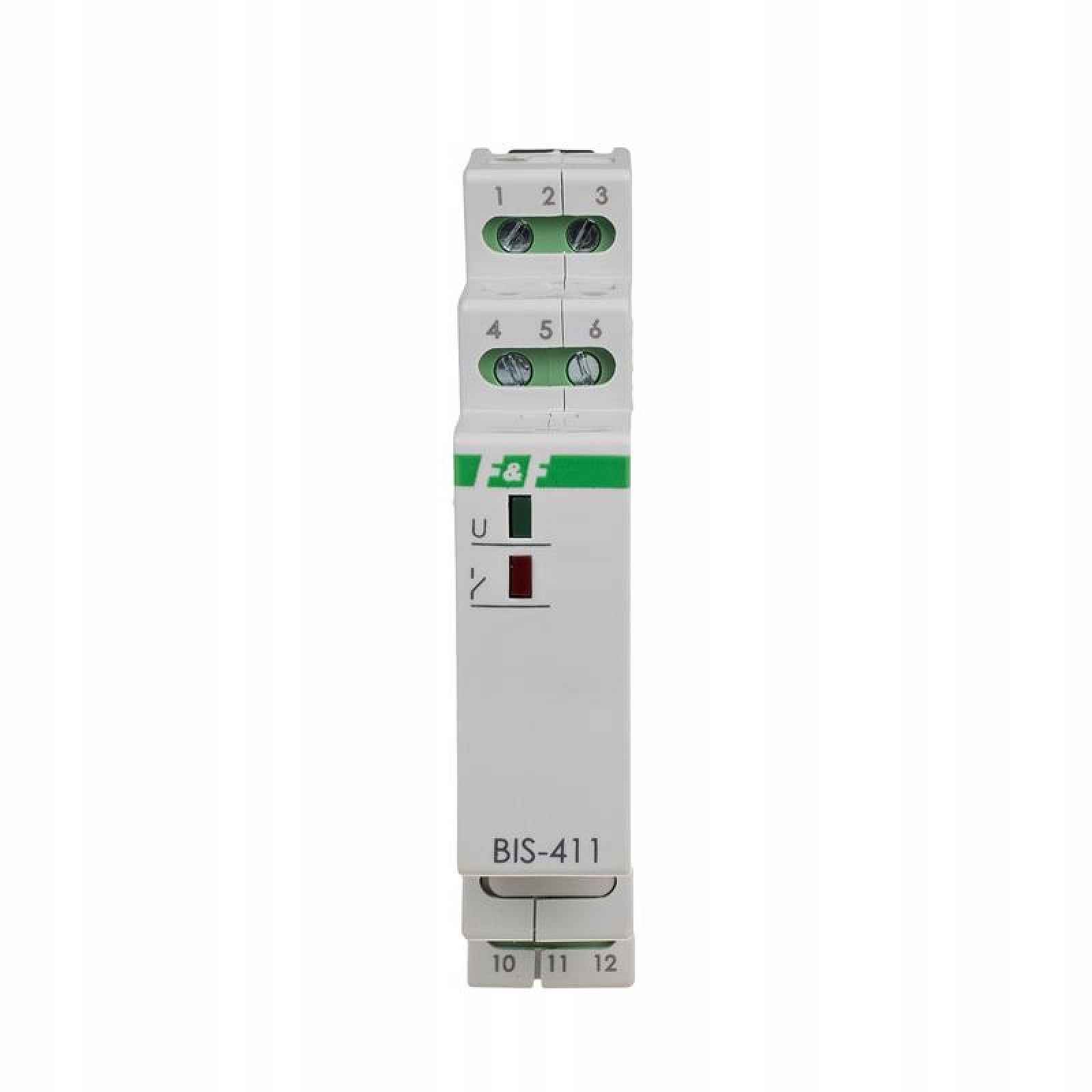

Bistabilní relé BIS-411M 24V
Elektronický, bistabilní impulsní relé umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených, momentálních (zvonkových) ovládacích spínačů. Celý popis ↓
Popis Bistabilní relé BIS-411M 24V
Bistabilní relé BIS-411M 24VPopis produktu
| Napájení | 24 V |
| Maximální zatížení | 16 A (120 A/20 ms) |
| Montáž | na 35 mm lištu |
Spolupracuje s podsvícenými tlačítky.
S pamětí polohy kontaktu.
Působení pulzního bistabilního relé
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu nebo po výpadku napájení. Verze relé s písmenem „M“ má paměť kontaktní polohy, tj. Po zapnutí napájení se obnoví stav relé, jaký byl v okamžiku vypnutí napájení.
Zobrazit celý popis
POZOR!
BIS-411M-LED 24V může spolupracovat s podsvícenými tlačítky (ΣI< 5mA).
Technické údaje
- Napájecí napětí 9÷30 V AC/DC
- Místní ovládání ANO
- Maximální zatěžovací proud AC-1 16 A (120 A/20 ms)
- Výkonný prvek relé
- Konfigurace kontaktů 1 × NE
- Separace kontaktu ANO
- Odolnost vůči nárazovým proudům – spolupráce s LED NE
- Počet kanálů 1
- Funkčnost zapnutí/vypnutí
- Zpoždění provozu 0,1 ÷ 0,2 s
- Proud ovládacího impulsu je menší než 5 mA
- Spolupráce s podsvícenými tlačítky ANO
- Paměť stavu po výpadku napájení ANO
- Funkce zapnutí včas NE
- Dedikované vstupy centrálního ovládání NE
- Rádiové ovládání NE
- Šroubové svorky 2,5 mm²
- Utahovací moment 0,4 Nm
- Příkon 0,7 W
- Pracovní teplota -25 ÷ 50 °C
- Rozměry 1 modulu (18 mm)
- Montáž na 35 mm lištu
- Stupeň krytí IP20
