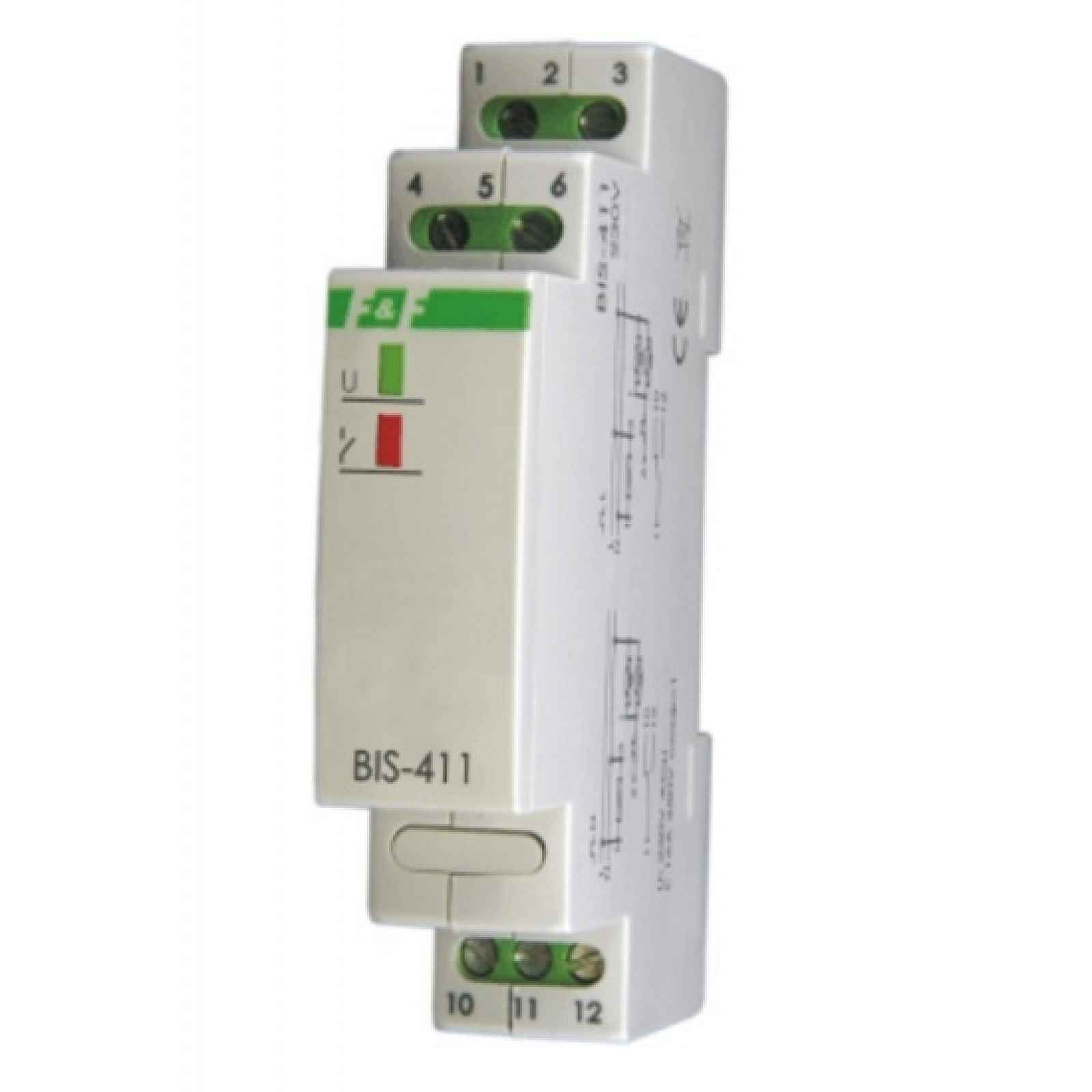

Bistabilní relé BIS-411 2Z zapnuto-vypnuto 230 V
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. Celý popis ↓
Popis Bistabilní relé BIS-411 2Z zapnuto-vypnuto 230 V
Bistabilní relé BIS-411 2Z zapnuto-vypnuto 230 VUrčení
Akce
Zapnutí přijímačů nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímačů nastane po dalším impulsu.
Relé nemá „paměť“ polohy kontaktu, tj. v případě výpadku napájecího napětí a jeho opětovného návratu se kontakt relé nastaví do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-411 2Z 230V může spolupracovat s podsvícenými vypínači.
Zobrazit celý popis
POZOR!
BIS-411 2Z 24V nemůže spolupracovat s podsvícenými vypínači.
Technické údaje
napájení
BIS-411 2Z 230V 230V AC
BIS-411 2Z 24V 24V AC/DC
- zatěžovací proud 2x[< 8A]
- separovaný kontakt 2NO
- proud ovládacího impulsu < 1 mA
- zpoždění provozu 0,1÷0,2 s
- LED signalizace napájení zelená
LED signalizace zapnutí kontaktu červená
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
- stupeň krytí IP20
