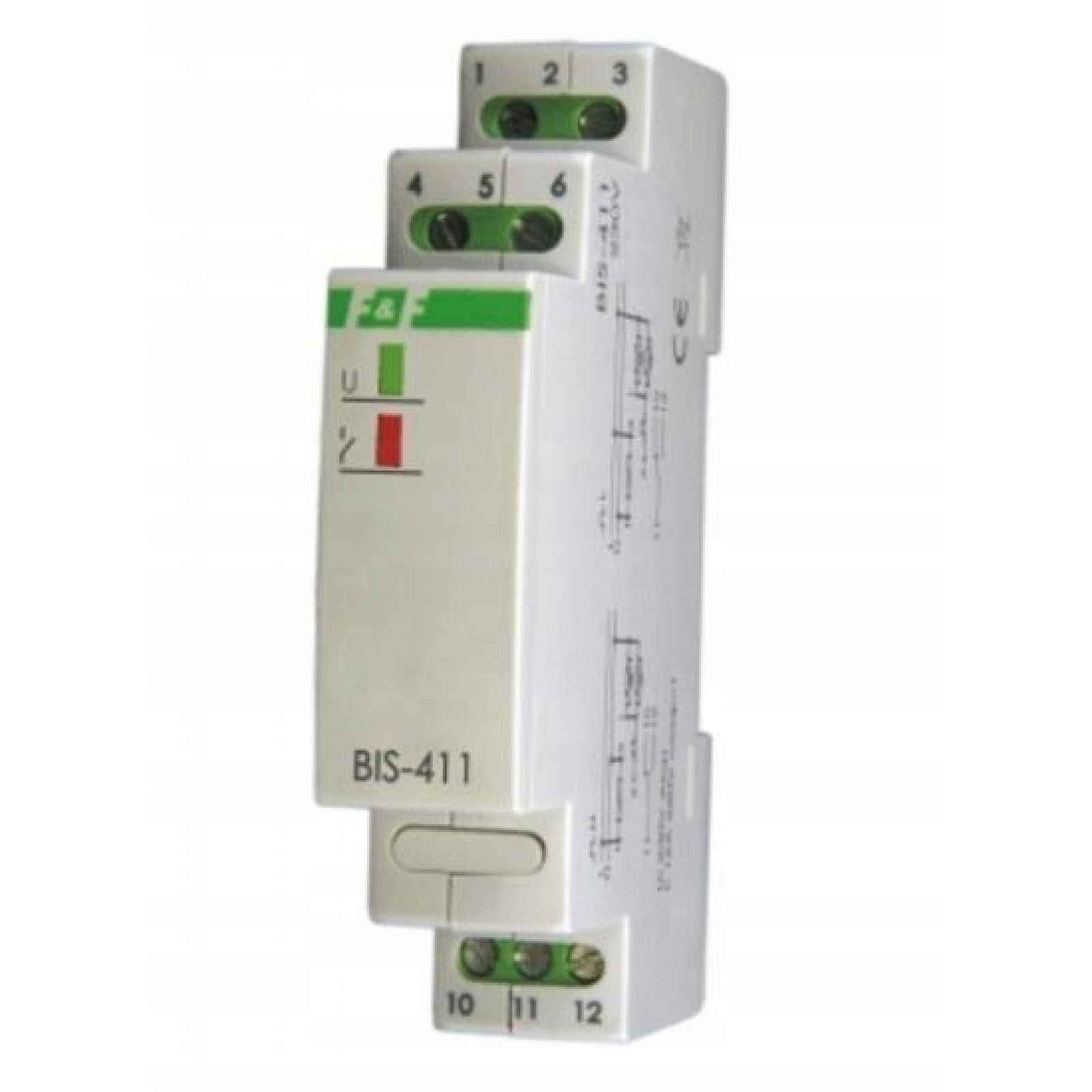

Bistabilní relé BIS-411 2Z 24V zapnuto-vypnuto
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. Celý popis ↓
Popis Bistabilní relé BIS-411 2Z 24V zapnuto-vypnuto
Bistabilní relé BIS-411 2Z 24V zapnuto-vypnutoUrčení
Účinkuje
Zapnutí přijímačů nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímačů nastane po dalším impulsu.
Relé nemá „paměť“ polohy kontaktu, tj. v případě výpadku napájecího napětí a jeho opětovného návratu se kontakt relé nastaví do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
POZOR!
BIS-411 2Z 24V nemůže spolupracovat s podsvícenými vypínači.
Zobrazit celý popis
Technické údaje
napájení
BIS-411 2Z 24V 24V AC/DC
zatěžovací proud 2x[< 8A]separovaný kontakt 2NOproud ovládacího impulsu < 1 mAzpoždění provozu 0,1÷0,2 sLED signalizace napájení zelenáLED signalizace zapnutí kontaktu červenápříkon 0,8 Wpracovní teplota -25÷50°Cšroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na 35 mm lištustupeň krytí IP20
