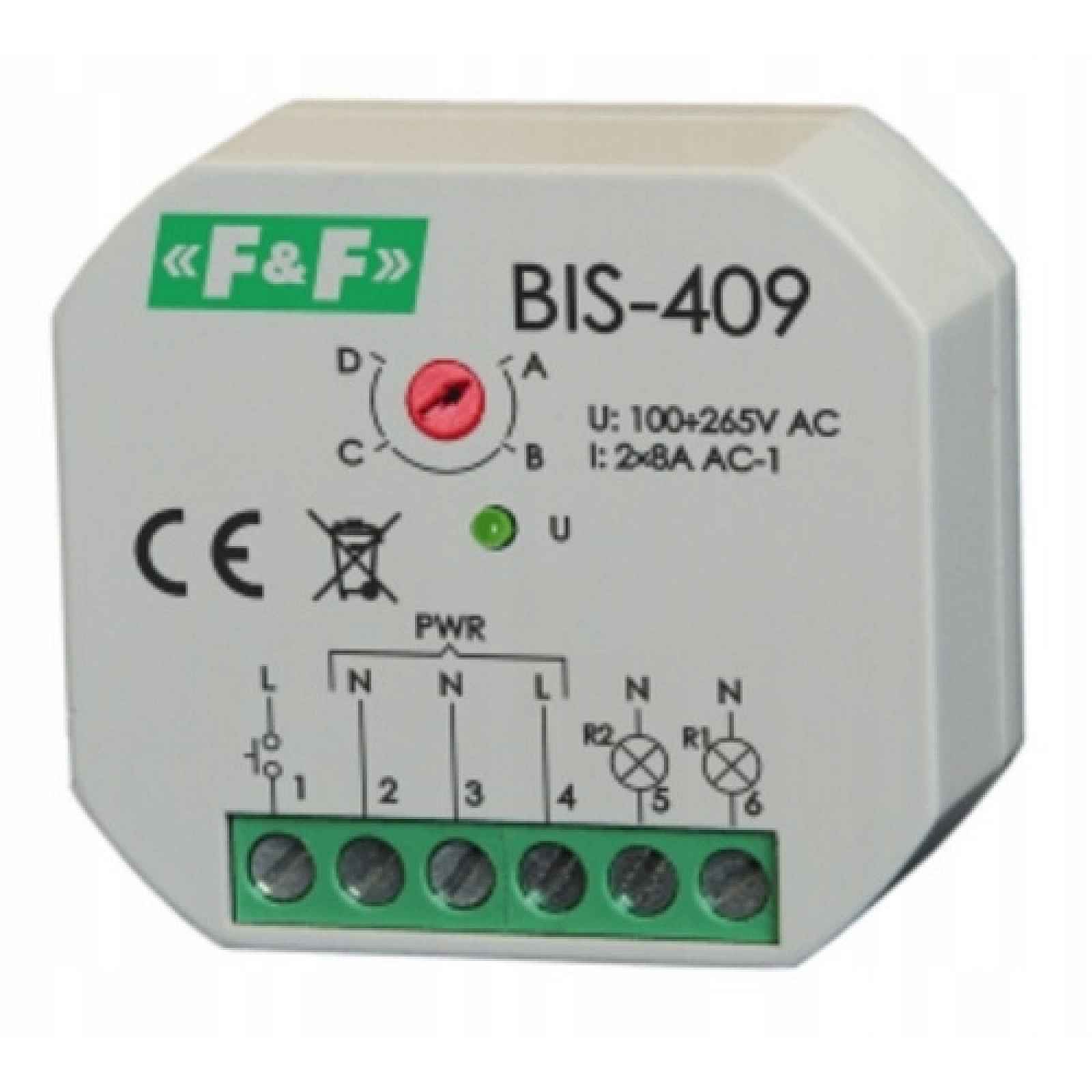

Bistabilní relé BIS-409 sekvenční

784 Kč
Skladem Do obchodu

Elektronické bistabilní impulsní relé umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých míst pomocí paralelně zapojených, momentálních (zvonečkových) ovládacích spínačů. Relé BIS-409 má dvě spínací sekce a umožňuje zapnutí dvou obvodů (větví) osvětlení nebo jiných spotřebičů podle zvolené sekvence z několika různých míst. Celý popis ↓

Parametry

Značka:

Popis Bistabilní relé BIS-409 sekvenční

Bistabilní relé BIS-409 sekvenčníUrčení

Funkce

Napájení relé je signalizováno svícením zelené LED U. Sekvenční relé má dva oddělené výstupy R1 a R2. Stav kontaktů (sepnutý/rozepnutý) je vynucen sekvenčně podle zadaného programu. Přepnutí kontaktů do dalšího stavu nastane po dalším impulsu ovládacího tlačítka. Zapnutí kontaktu R1 a R2 je signalizováno svícením příslušných červených LED R1 a R2. Po výpadku napájecího napětí je stav kontaktů resetován. Po opětovném obnovení napájecího napětí relé zahájí práci od sekvence č. 0.

Zobrazit celý popis

Pozor!

BIS-409 může spolupracovat s podsvícenými tlačítky.

Funkce provozu

Funkce A

Opakované stisknutí tlačítka opakuje sekvenci 0-3.

Funkce B

Opakované stisknutí tlačítka v čase kratším než 5 s, opakuje sekvence 1-3.

Opakované stisknutí tlačítka po čase delším než 5 s, rozpojí oba kontakty (sekvence 0).

Dlouhé stisknutí tlačítka - v libovolné sekvenci - rozpojí oba kontakty (sekvence 0).

Po vypnutí obou relé opětovné stisknutí tlačítka obnoví stav před vypnutím (paměť stavu). Netýká se případu výpadku napájení relé.

Funkce C

Opakované stisknutí tlačítka opakuje sekvenci 0-3.

Funkce D

Opakované stisknutí tlačítka v čase kratším než 5 s, opakuje sekvence 1-3.

Opakované stisknutí tlačítka po čase delším než 5 s, rozpojí oba kontakty (sekvence 0).

Dlouhé stisknutí tlačítka - v libovolné sekvenci - rozpojí oba kontakty (sekvence 0).

Po vypnutí obou relé opětovné stisknutí tlačítka obnoví stav před vypnutím (paměť stavu). Netýká se případu výpadku napájení relé.

Technické údaje

  • napájení 100÷265V AC
  • kontakt / zatěžovací proud (AC-1) 2×(1×NO) / 2×(< 8A)
  • řídicí impuls 160÷265V AC< 20mA
  • max. proud ovládacích tlačítek ΣI< 5mA
  • zpoždění sepnutí 0,1÷0,2s
  • signalizace napájení LED zelená
  • spotřeba energie
  • pohotovostní stav 0,15W
  • stav sepnutí 0,6W
  • pracovní teplota -25÷50°C
  • připojení šroubové svorky 2,5mm2
  • utahovací moment 0,4Nm
  • rozměry Ø54 (□48×43mm), h=20mm
  • montáž do instalační krabice Ø60
  • stupeň krytí IP20
