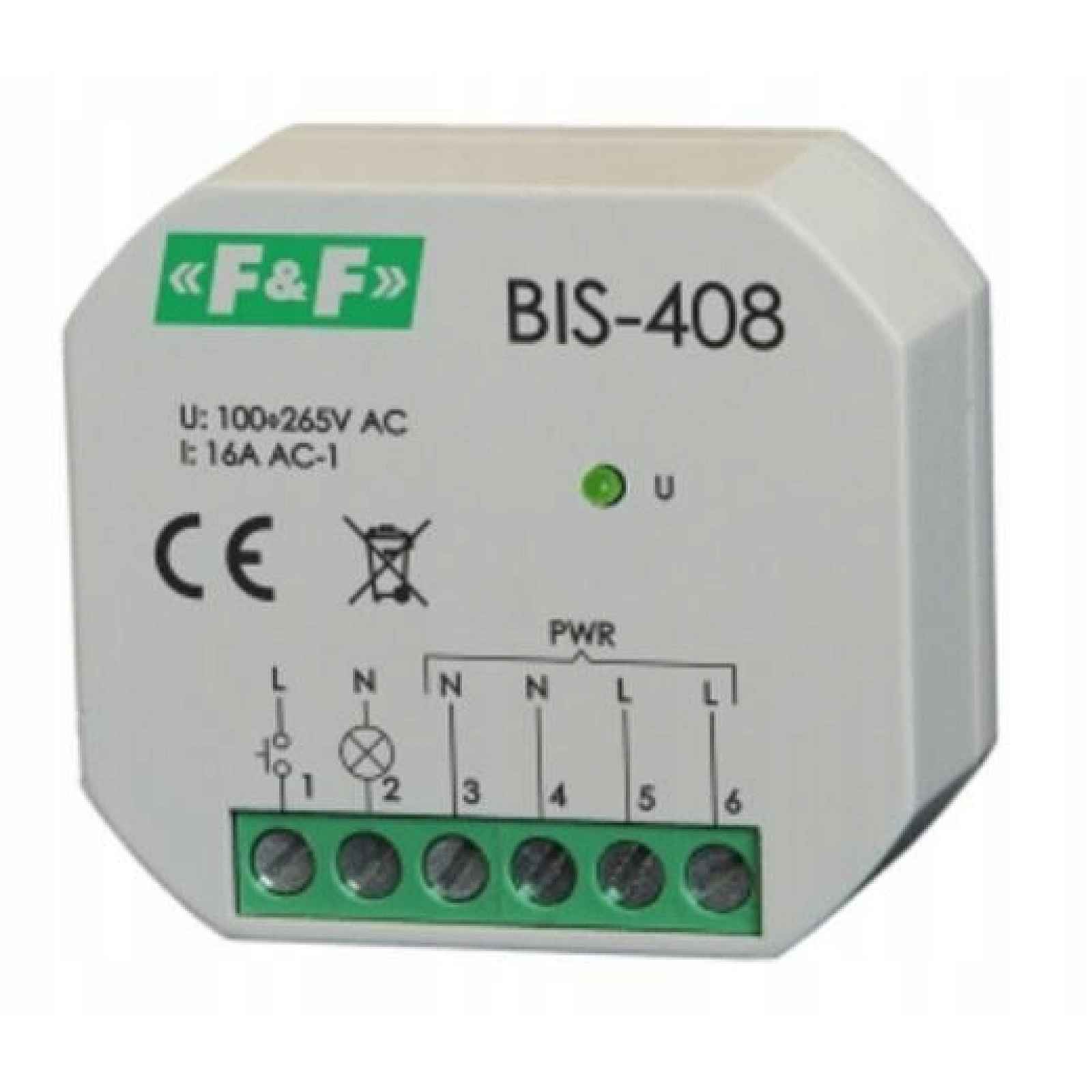

Bistabilní relé BIS-408 Led zapnuto-vypnuto
Bistabilní relé BIS-408 LED zapnuto-vypnutoVerze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení Celý popis ↓
Popis Bistabilní relé BIS-408 Led zapnuto-vypnuto
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek.
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Relé nemá „paměť“ polohy kontaktu, tzn. v případě výpadku napájecího napětí a jeho opětovného návratu se kontakt relé nastaví do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
Zobrazit celý popis
POZOR!
BIS-408i mohou spolupracovat s podsvícenými vypínači.
Technické údaje
napájení 100÷265 V AC
kontakt / proud zatížení AC-1
BIS-408i 1NO / < 16A (160A/20ms)
proud ovládacího impulsu L < 5 mA
zpoždění provozu 0,1÷0,2 s
LED signalizace napájení zelená
- spotřeba energie
- pohotovostní režim 0,15 W
- stav zapnutí 0,6 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- utahovací moment 0,4 Nm
- rozměry Ø54 (□48×43 mm), h=20 mm
- montáž do podomítkové krabice Ø60
- stupeň krytí IP20
