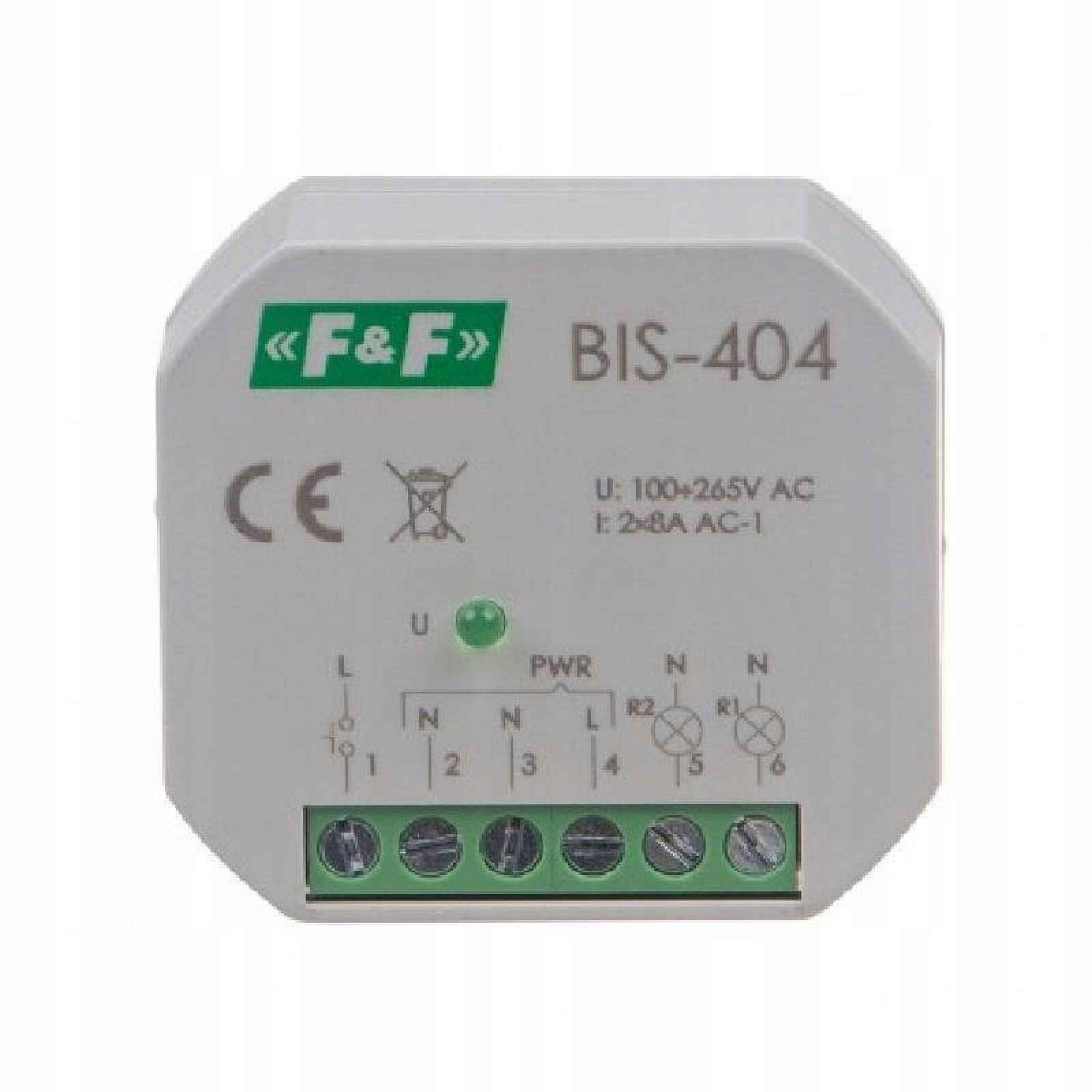

Bistabilní relé BIS-404 sekvenční

Bistabilní relé BIS-404 sekvenčníUrčení: Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-404 230V může spolupracovat s podsvícenými tlačítky. Akce: Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu. Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. IMPULSNÍ STAV ČINNOSTI Přiložená je pouze sekce R1 Přiložená je pouze sekce R2 Přiložená sekce R1 a R2 Vypnutá sekce R1 a R2 Technické údaje: napájení 230 V AC proud zatížení 2×( proud ovládacího impulsu zpoždění provozu 0,1÷0,2sec příkon 0,56 W provozní teplota -25÷50 °C přípojka 5×DY 1mm²; l=10cm rozměry Ø55, h=13 mm montáž do podomítkové krabice Ø60
