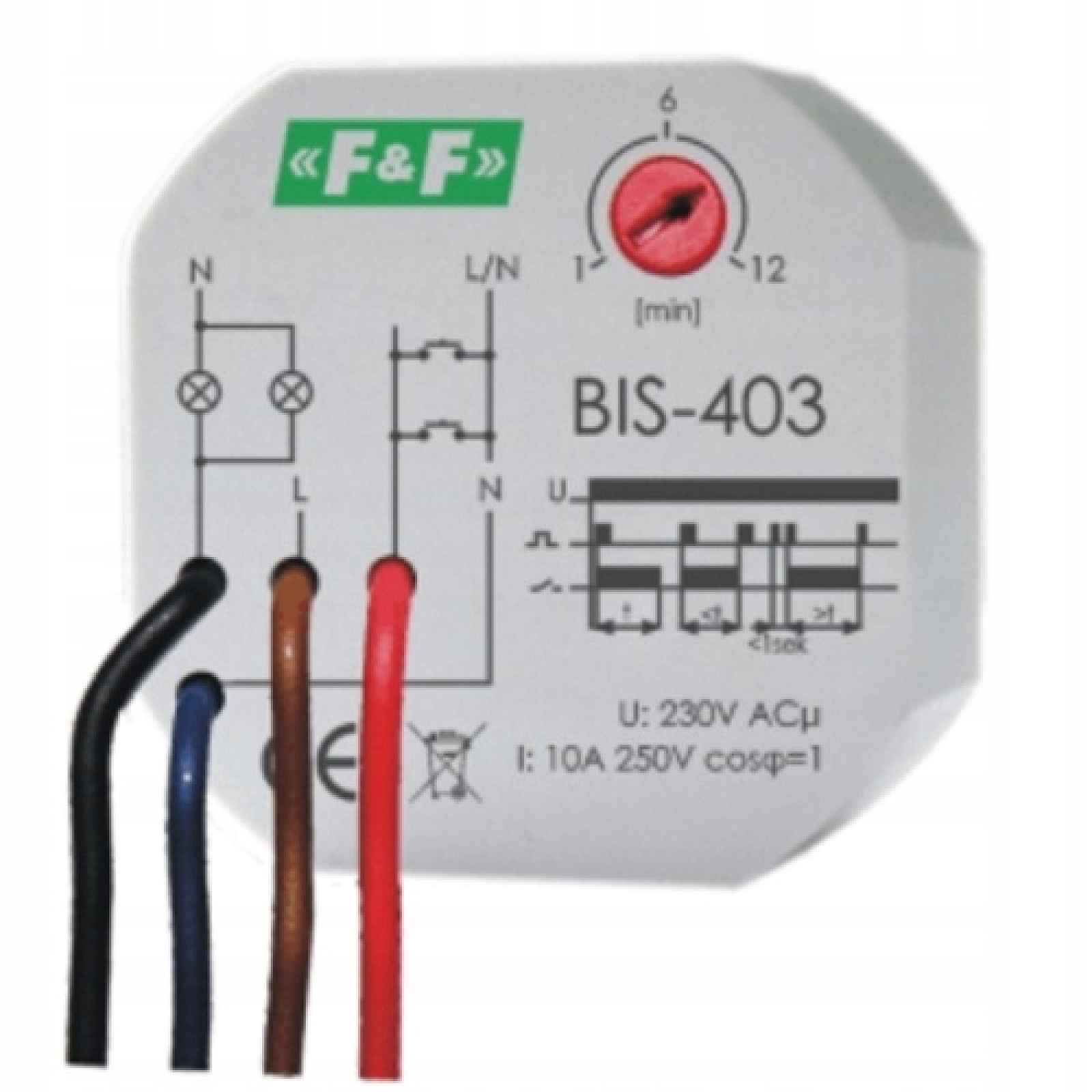

Bistabilní relé BIS-403 s časovým nastavením
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-403 nemůže spolupracovat s podsvícenými vypínači. Celý popis ↓
Popis Bistabilní relé BIS-403 s časovým nastavením
Bistabilní relé BIS-403 s časovým spínačemUrčení
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu nebo automaticky po nastavené době vypnutí. Dvojitým stisknutím ovládacího tlačítka do 1 sekundy se osvětlení zapne trvale, dokud nezadá další impuls, který relé vypne.
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
Zobrazit celý popis
Technické údaje
- napájení 230 V AC
- proud zatížení
- proud ovládacího impulsu
- zpoždění provozu 0,1÷0,2sec
- doba vypnutí – nastavitelná 1÷12min
- příkon 0,4 W
- provozní teplota -25÷50 °C
- přípojka 4×DY 1mm²; l=10cm
- rozměry Ø55, h=13 mm
- montáž do podomítkové krabice Ø60
