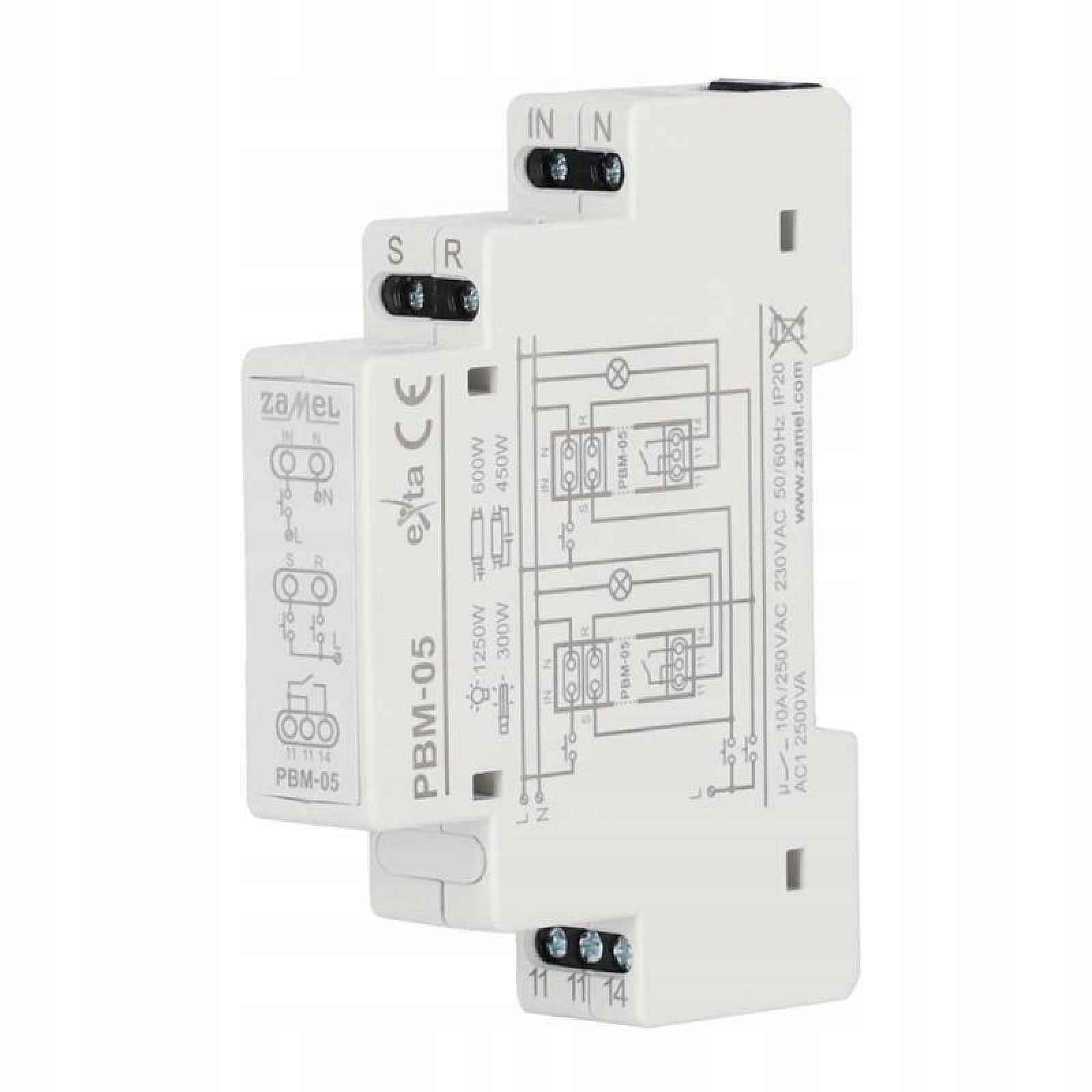

Bistabilní beznapěťový relé PBM-05

Bistabilní beznapěťový relé PBM-05Bistabilní relé PBM-05 slouží k ovládání osvětlení nebo jakéhokoli jiného zařízení pomocí paralelně připojených jednopólových tlačítek. Následným stisknutím kteréhokoli z tlačítek (připojených k vstupu IN) se zařízení připojené k výstupním svorkám zapne nebo vypne. Ovládací vstupy SET a RESET umožňují centrální ovládání skupiny relé. Ovládacím impulsem vstupů IN a S a R může být pouze impuls z linie L. Konstrukce relé umožňuje zapamatovat si jeho aktuální stav v případě výpadku napájecího napětí. Důležitou vlastností zařízení je nulová spotřeba proudu. FUNKČNÍ VLASTNOSTI VÝROBKU: Bistabilní (dvoustavové) ovládání osvětlení, paměť stavu relé dvoužilová ovládací instalace nulová spotřeba proudu, spouštění systému z kabelu L reléový výstup – jeden spínací kontakt s maximální zatížitelností 10 A funkce centrálního ovládání práce s více jednopólovými tlačítky, TECHNICKÉ ÚDAJE Jmenovité napájecí napětí 230 V AC Maximální napětí kontaktů 250 V Kategorie použití AC1 Maximální výkon relé 2500 VA Uspořádání kontaktů 1NO Proud relé 10 A Stupeň ochrany krytu IP20 Upevnění krytu kolejnice TH35 (PN-EN 60715)
