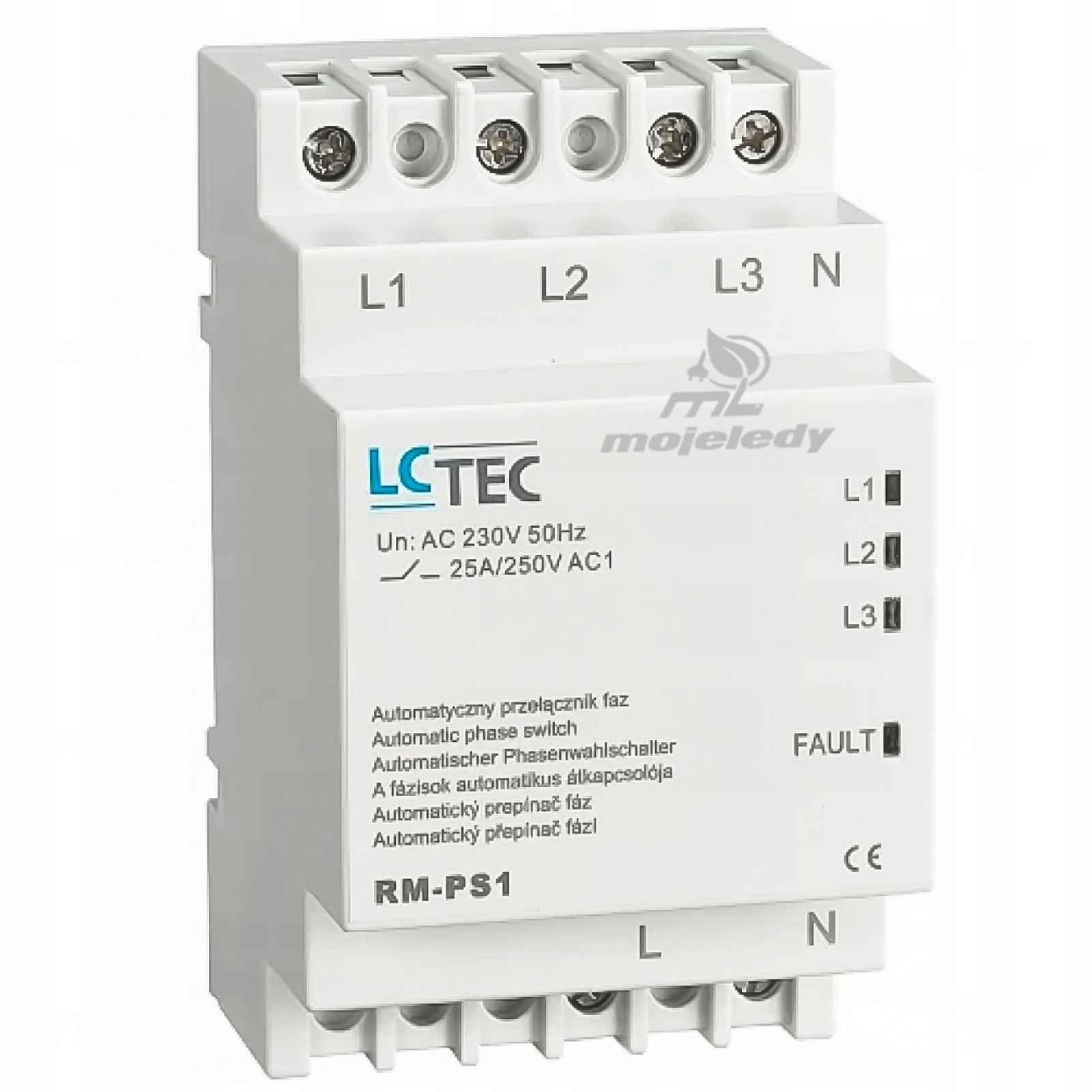

Automatický reléový spínač Faz 25A 3x230V
➡ Přímé připojení 25A. ✔➡ UrčeníAutomatický přepínač fází slouží k zachování kontinuity napájení jednofázového přijímače v případě výpadku napájecí fáze nebo poklesu jejích parametrů pod normu. ✔➡ Činnost1. Celý popis ↓
Popis Automatický reléový spínač Faz 25A 3x230V
- Automatický přepínač fází RM-PS1 25A Lc-tec
- ➡ Technické údaje
- Výrobce:LC Tec ✔
- Produktová řada: RM-PS1 ✔
- Citlivost AC✔
- Frekvence [Hz] 50 ✔
- Hloubka zabudování [mm] 44 ✔
- Počet pólů 3 ✔
- Jmenovitý proud [A] 25 ✔
- Stupeň ochrany (IP) IP20 ✔
- Šířka vyjádřená počtem modulů 3 ✔
- Napájecí svorky L1, L2, L3, N✔
- Jmenovité napájecí napětí AC 3*230V (N-L1/L2/L3) ✔
- Rozsah napětí [V] AC 50-400 ✔
- Jmenovitá frekvence [Hz] 50/60 ✔
- Rozsah spouštění při zvýšení napětí / U> [V] 280 ✔
- Rozsah spouštění při poklesu napětí / U< [V] 190 ✔
- Doba spuštění (zapnuto) [s] 1 ✔
- Zpoždění přepínání [ms] 150 ✔
- Hystereze napětí [V] 10 ✔
- Chyba měření napětí [%] < 1 ✔
- Maximální fázové napětí [V] 400 ✔
- Maximální okamžité napětí [V] 450 ✔
- Maximální proud na výstupních kontaktech [A] 25 (AC1) (160A/20ms) ✔
- Stupeň znečištění 3 ✔
- Výška [m] ≤2000 ✔
- Provozní teplota [℃] -25~+50 ✔
- Přípustná relativní vlhkost ≤50% při 40℃ (bez kondenzace ✔
- Teplota skladování / skladování teploty [℃] -25~+55 ✔
- Průřez vodičů [mm2] 0,5 – 2,5 ✔
- Prioritní fáze NE ✔
Zobrazit celý popis
Montáž Šírka TH-35 ✔
kontrola napájení 3×LED✔
příkon 1,6 W ✔
Po připojení napájení začne LED dioda FAULT blikat, zařízení analyzuje parametry sítě a přepne se na ✔vhodné fázové vystávání po 1 s zpoždění.2. Vhodná fáze je směrována na výstup zařízení.Správná LED dioda signalizuje, že je fáze zapnutá na✔výstup zařízení V případě poklesu napětí ve fázi L1 pod 190 V, úplného nedostatku napětí nebo zvýšení ✔ nad 280 V (LED dioda L1 se vypne) a zařízení přepne fázi L2 na výstup (pokud jsou její parametry správné). ✔Pokud jsou parametry ve fázi L1 a L2 nesprávné, fáze L3 se zapne na výstup. ✔3. V případě současného nedostatku správného napětí ✔Ve všech 3 fázích (L1, L2 a L3) se rozsvítí LED dioda FAULT. ✔4. Maximální zatížení by nemělo překročitæ 25A (AC-1,250V). ✔
