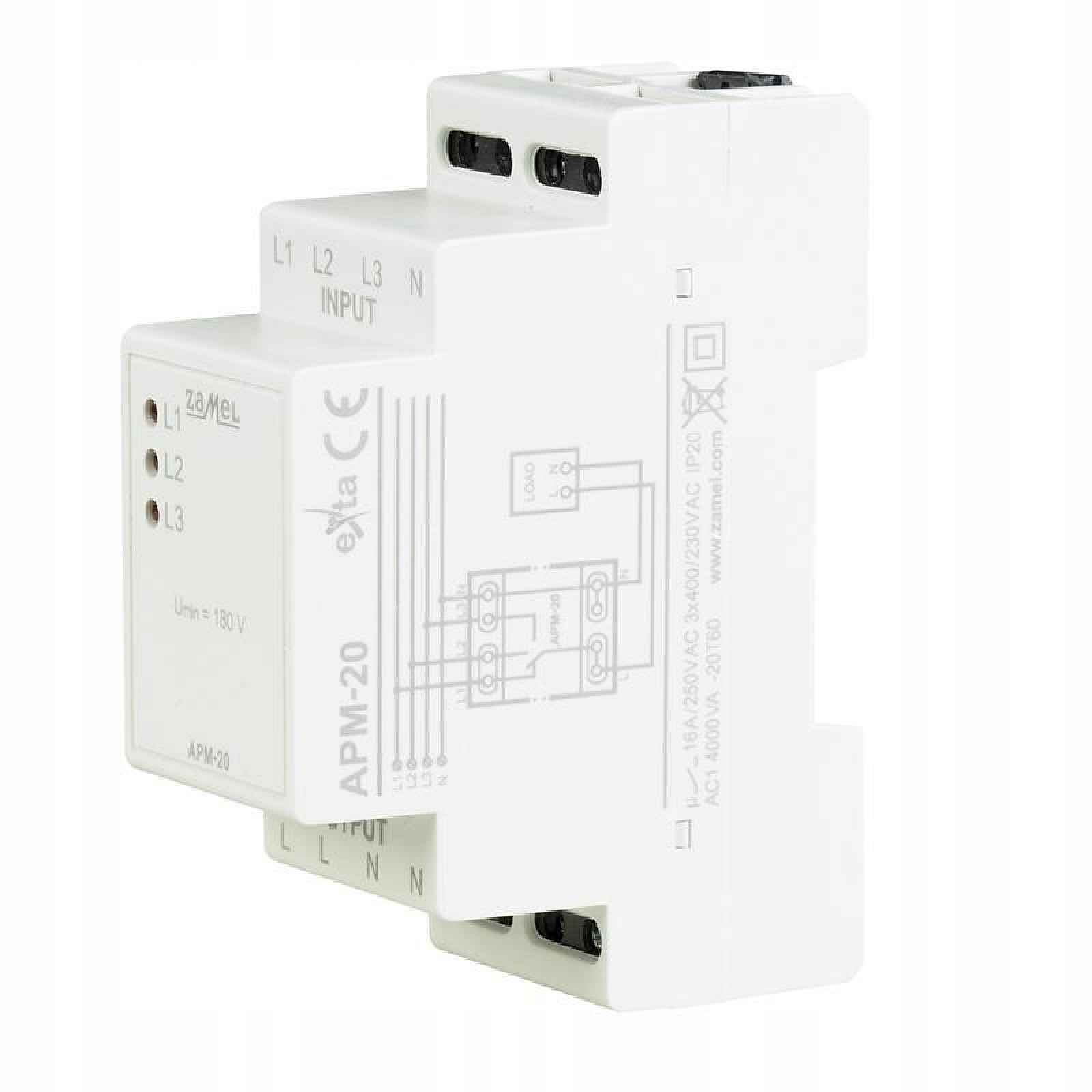

Automatický fázový spínač APM-20 Zamel
Automatický fázový spínač APM-20 je zařízení, jehož hlavním úkolem je zachovat kontinuitu napájení jednofázového přijímače v okamžiku výpadku fáze nebo poklesu efektivní hodnoty napětí pod normu. Celý popis ↓
Popis Automatický fázový spínač APM-20 Zamel
Automatický přepínač fází APM-20 Zamel
| Kód | EXT10000227 |
| EAN | 5903669138617 |
| Výrobce | Zamel |
Hlavní výhodou zařízení je malá relativní chyba měření napětí nepřesahující 1% i pro silně deformované průběhy. Toho bylo dosaženo softwarovou implementací snímače True RMS. Zařízení APM-20 je napájeno ze tří fází L1,L2,L3, přičemž fáze L1 je prioritní fází. Napěťový přepínací práh (180 V AC), spínací čas (150 ms) a napěťová hystereze (10 V AC) jsou nastaveny z výroby bez možnosti změny uživatelem.
Zobrazit celý popis
LED diody na předním panelu názorně signalizují parametry každé fáze. Vnitřní uspořádání výstupních kontaktů zajišťuje zvýšenou odolnost proti jejich lepení a chrání před mezifázovým zkratem. Maximální zatížitelnost výstupu by neměla překročit 16A pro přijímače třídy AC1. APM-20 je určen pro montáž do rozvaděčů (TH-35). Skříň zabírá šířku 2 modulů.
Vlastnosti
- Zajištění kontinuity napájení jednofázového přijímače
- třífázové napájení L1-L2-L3 (L1-prioritní fáze),
- automatické přepínání fází při výpadku napětí nebo poklesu jeho hodnot pod 180 V AC,
- doba přepínání na úrovni 150 ms
- napěťový spínací práh, spínací čas a napěťová hystereze nastavená z výroby bez možnosti změny,
- vysoká přesnost měření napětí – relativní chyba < 1%,
- měření napětí deformovaných signálů (True RMS) ,
- zatížitelnost výstupu – maximálně 16 A pro zatížení AC1,
- signalizace parametrů jednotlivých napájecích fází – 3 x LED diody,
- montáž do rozvaděče (kolejnice TH35) – šířka 2 moduly
