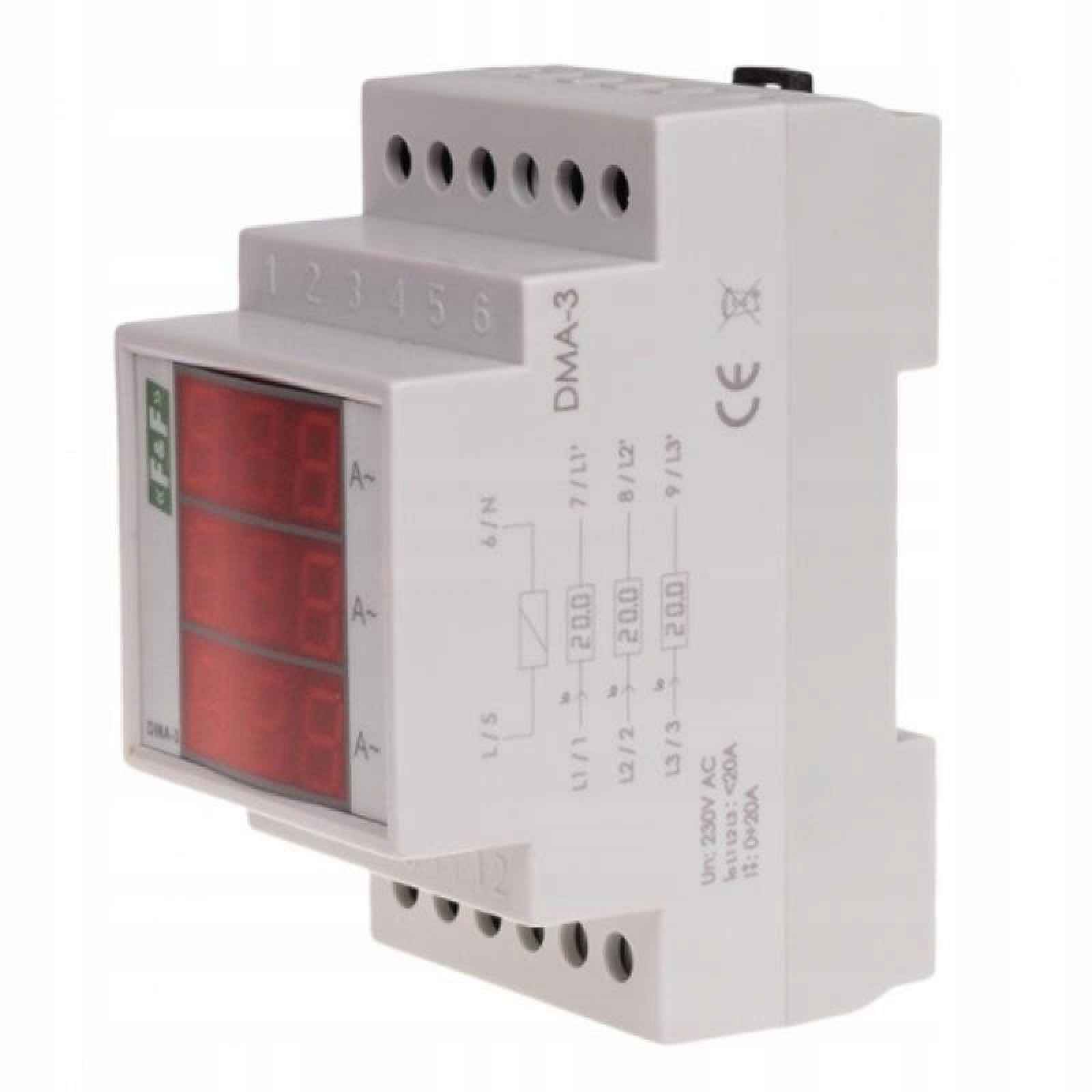

Ampérmetrový indikátor intenzity DMA-3 Ff
Indikátor intenzity proudu DMA-3 slouží k nepřetržitému odečítání hodnot zatížení elektrických obvodů třífázové sítě. Celý popis ↓
Popis Ampérmetrový indikátor intenzity DMA-3 Ff
- Ampérmetr s indikátorem intenzity DMA-3 FF
- Kód: DMA-3
- Č.: 5908312592228
- Výrobce: F&F
DIGITÁLNÍ. Třífázový.
Určení
Akce
měření efektivní hodnoty proudu v každé ze tří fází.
Měřicí obvod je oddělen od napájecího obvodu indikátoru.
indikátor s označením TrueRMS vybavený převodníkem efektivní hodnoty udává správnou hodnotu intenzity proudu při deformovaných průběhech.
Popravy
Indikátory DMA jsou určeny pro spolupráci s proudovými transformátory s jmenovitým sekundárním proudem 5 A. Rozsah proudů proudových transformátorů: 25÷1000/5A. Původní hodnota proudu transformátoru určuje maximální měřený proud a skutečnou hodnotu proudu uvedenou na indikátoru.
Zobrazit celý popis
DMA-3 20A je určen pro přímé měření (bez použití převodovek) v rozsahu 0÷20A.
Technické údaje
- napájení 100÷300 V AC
- frekvence napájení 45÷55 Hz
- maximální proud: verze přímého měření 20A; verze přímého měření 5A
- maximální dočasné přetížení 40 A (< 1 sekunda)
- přesnost indikací DMA-1 1%; DMA-1 TrueRMS 0,5%
- 3×segmentový LED displej 10×6 mm
- příkon 4 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 3 modulů (52,5 mm)
- montáž na 35 mm lištu
