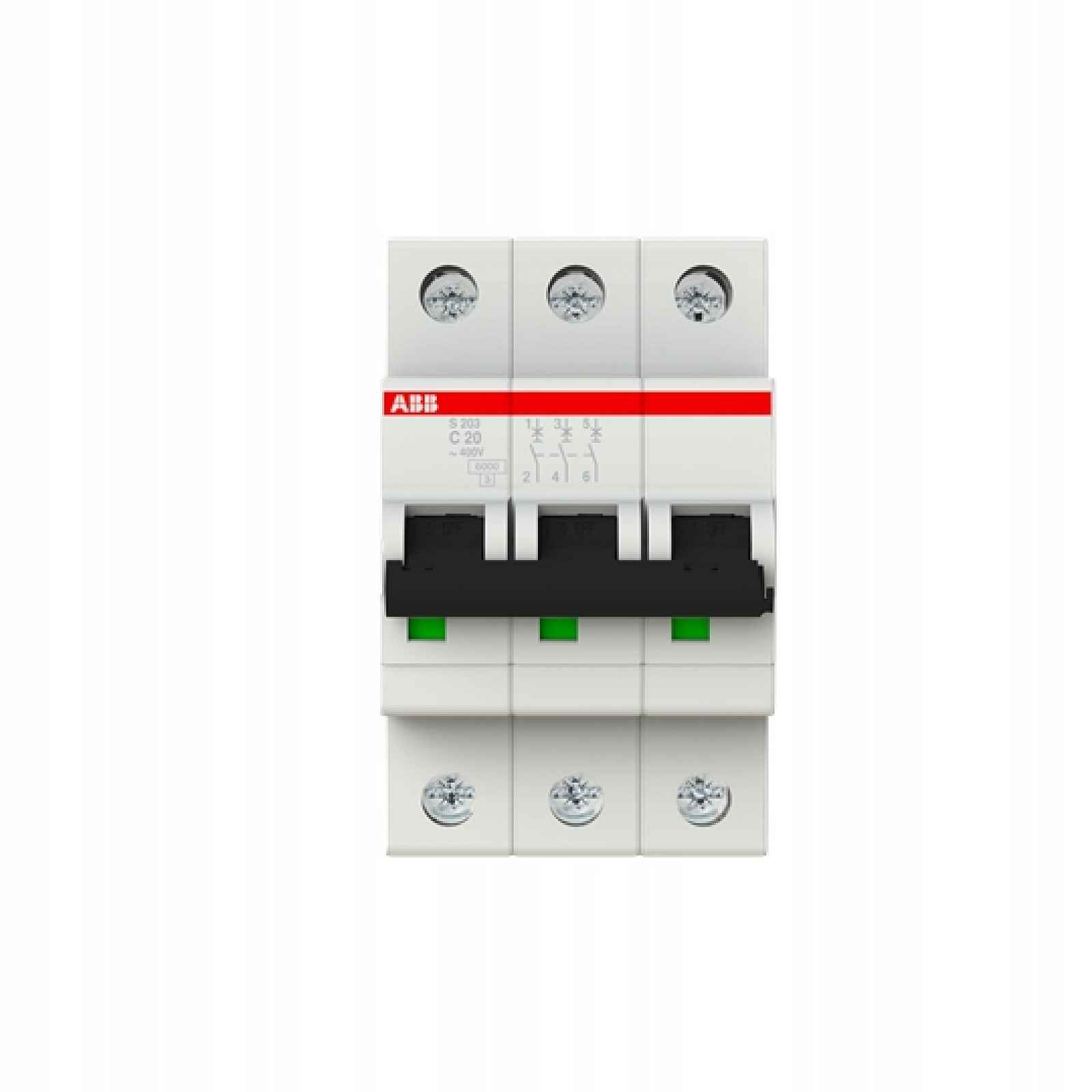

Abb S203-C20 Miniaturní instalační spínač – 3P – C – 20 A

Nadproudový spínač 3P C 20A 6kA S203-C20 ABB, 2CDS253001R0204 Použití: Nadproudové spínače se používají jako ochrana elektrických instalací v obytných, veřejných a průmyslových objektech. Obecné informace: Typ výrobku: S203-C20 Číslo EAN: 4016779468107 Katalogový popis: S203-C20 Miniature Circuit Breaker - 3P - C - 20 A Technické údaje: Normy: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 Charakteristika spouštění: C Jmenovité provozní napětí: v souladu s IEC60898-1 400 V AC, v souladu s IEC60947-2 440 V AC Jmenovité spínací napětí: Maximum (Incl. Tolerance) 440 V AC, minimálně 12 V AC, minimálně 12 V DC Jmenovité izolační napětí (Ui): podle IEC/EN 60664-1 440 V Jmenovité rázové napětí (Uimp): 4 kV, at 2000 m, 5 kV, at Sea Level 6.2 kV Dielektrická pevnost: 50/60 Hz, 1 min: 2 kV Typ napájecího napětí: AC/DC Jmenovitý proud (In): 20 A Jmenovitá zkratová spojovací kapacita (Icn): (AC) 6 kA, (DC) 6 kA, (400 V AC) 6 kA Jmenovitý vypínatelný zkratový proud (Icu): (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA Jmenovitý smluvní zkratový proud (Inc): (230 V) 20 kA, (400 V) 20 kA Jmenovitý zkratový provozní vypínací proud (Ics): (230 V AC) 15 kA, (400 V AC) 7.5 kA, (440 V AC) 7.5 kA Frekvence (f): 50 Hz Jmenovitá frekvence (f): 50 / 60 Hz Ztráty výkonu: 7.5 W, pól 2.5 W Připojení napájení: Arbitrary Indikátor polohy kontaktu: Red ON / Green OFF Třída omezení energie: 3 Spojovací pevnost: 20000 AC cycle Mechanická odolnost (Nendu): 20000 cycle Počet pólů: 3 Počet chráněných pólů: 3 Kategorie přepětí: III Skupina produktů: S200 Utahovací momenty: 2.8 N·m Typ montáže: DIN-Rail Typ šroubového svorky: Failsafe Bi-directional Cylinder-lift Terminal Označení páky: I / O Materiál páky: Insulation Group II, černá, sealable Materiál pouzdra: Insulation Group II, RAL 7035 Montáž na DIN lištu: TH35-15 (montážní lišta 35 x 15 mm) podle IEC 60715, TH35-7.5 (montážní lišta 35 x 7.5 mm) podle IEC 60715 Montážní poloha: Any Doporučený šroubovák: Pozidriv 2 Dostupné příslušenství: Ano Průřez kabelů: Busbar 10/10 mm², Elastický s dutinkou 0.75 ... 25 mm², Elastický 0.75 ... 25 mm², Pevný 0.75 ... 35 mm², Šroubovák 0.75 ... 35 mm² Rozměrování: acc. to DIN 43880 1 Délka odizolování kabelu: 12.5 mm Typ svorky: Šroubové terminály Environmentální normy: Teplota okolního vzduchu: Provoz -25 ... +55 °C, Skladování -40 ... +70 °C Referenční teplota vzduchu: 30 °C Stupeň ochrany: IP20, Enclosure s krytím IP40 Stupeň znečištění: 3 Podmínky prostředí: 28 cycles, s 55 °C / 90-96 %, a 25 °C / 95-100 % Odolnost vůči vibracím IEC 60068-2-6: 5 g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In Odolnost vůči otřesům IEC 60068-2-27: 25 g / 2 šoky / 13 ms Status RoHS: Sledování EU Directive 2011/65/EU Informace o životním prostředí: 2CDK400030D0201 Technické UL/CSA: Maximální provozní napětí UL/CSA: 110 V DC, 480 Y/277 V AC Zkratová schopnost dle UL1077: (277 V AC) 6 kA, 480 A / 277 V AC) 6 kA, (240 V) 10 kA Průřezy kabelů UL/CSA: Busbar 18-8 AWG, Conductor 18-4 AWG Utahovací momenty UL/CSA: 18 in·lb Rozměry Šířka v počtu modulů: 3 Čistá šířka výrobku: 52.5 mm Čistá výška výrobku: 88 mm Čistá hloubka výrobku: 69 mm Čistá hmotnost výrobku: 0.375 kg Čistá hmotnost: 0.125 kg Hloubka zabudování (t2): 69 mm
