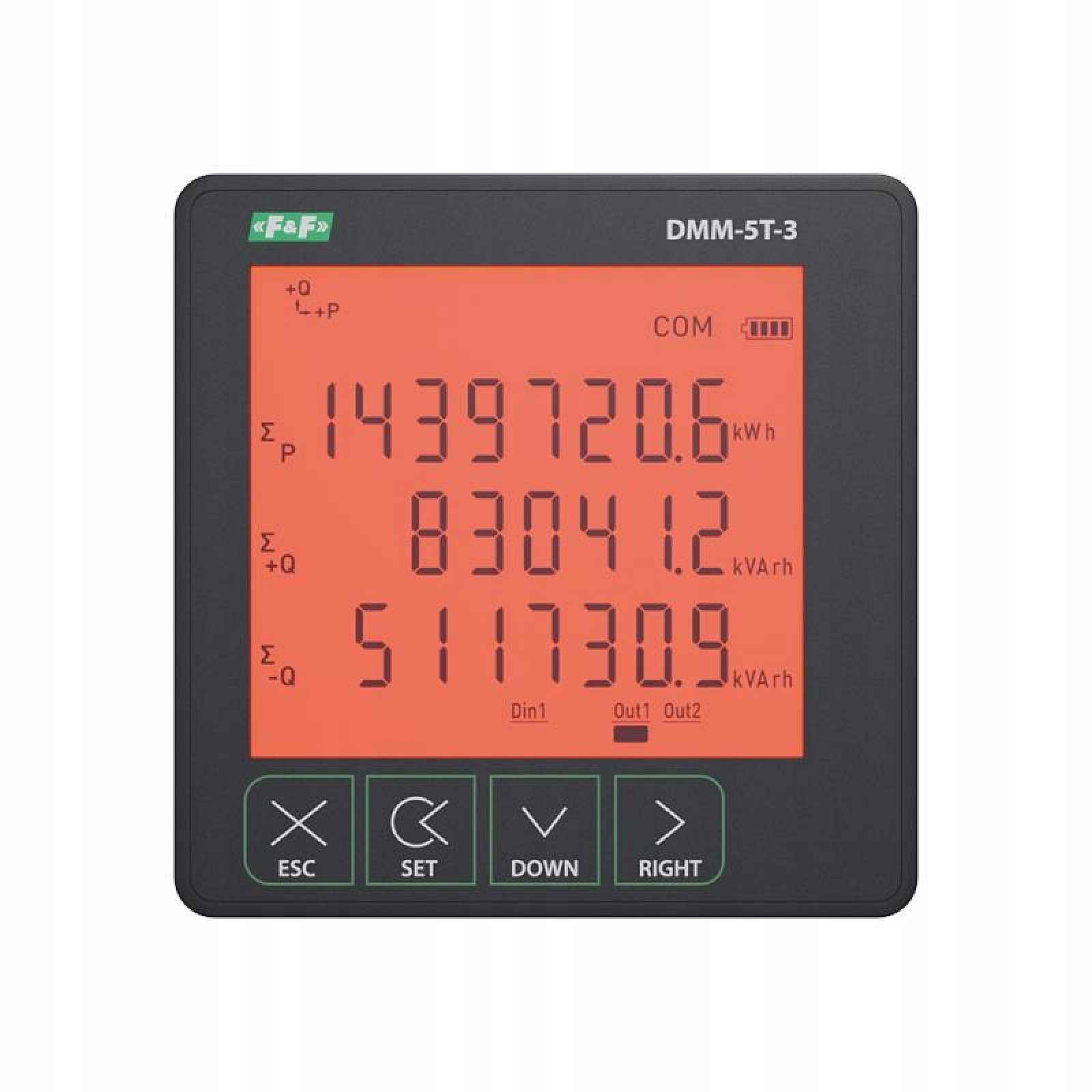

3fázový analyzátor parametrů sítě DMM-5T-3
3-fázový analyzátor parametrů sítě DMM-5T-3DMM-5T-3 je 3-fázový analyzátor parametrů sítě. Celý popis ↓
Popis 3fázový analyzátor parametrů sítě DMM-5T-3
Komunikace Modbus RTU.Měření elektrické energie 4 kvadrantové.UrčeníAnalyzátor parametrů sítě DMM-5T-3 měří zatížení nebo napětí, proud. cosi fi, činný výkon, jalový výkon, minimální a maximální hodnoty zatížení a také spotřeba energie. Měření jsou zaznamenávána v záznamu událostí. Zařízení také měří harmonické napětí a proud až do 55 harmonických.
Vlastnosti
- Měření až 55 harmonických napětí 55 (L-N a L-L);
- Měření až do 55 harmonických intenzit;» Podporuje připojení 3P4W;
- RS-485 Modbus RTU;
- Vlastní designový skleněný LCD displej o rozměrech 71,5×61,5 mm;
- Měření činného výkonu jednotlivých fází a celkového činného výkonu (P1, P2, P3, PΣ);
Zobrazit celý popis
Měření jalového výkonu jednotlivých fází a celkového jalového výkonu (Q1, Q2, Q3, QΣ: indukční nebo kapacitní);
- Měření jalového výkonu jednotlivých fází a celkového zdánlivého výkonu (S1, S2, S3, SΣ);
- Měření koeficientu výkonu (PF) a hodnoty cosΣ jednotlivých fází;
- Měření minimálních, maximálních a středních hodnot mezifázového a fázového napětí (V);
- Měření intenzity jednotlivých fází a celkové intenzity (I1, I2, I3, IΣ);
- Měření celkové odebrané a odevzdané činné energie (ΣkWh);
- Měření celkové indukční a kapacitní jalové energie (ΣkVArh);
- 2 reléové výstupy (nastavitelné), 1 digitální vstup;
- Záznamy událostí (vysoké napětí, nízké napětí, přerušení napájení, asymetrie napětí, vysoká intenzita, asymetrie intenzity, mezní hodnoty THDV a THDl);
- Možnost nastavení data a času;
- Hodiny reálného času;
- Indikace potřeby;
- Možnost vymazání měření energie, potřeby a záznamů událostí;
- Chráněno heslem menu.
Technické údaje
Typ analyzátoru parametrů sítěNapětí 85÷240 V ACVelikost montážního otvoru 91÷91 mmRS-485 komunikační port kompatibilní s rozhraním Modbus RTU; Rychlost přenosu: 2400/4800/9600/19200/38400 bps; Párnost: žádná, even, odd; Stopové bity: 1, 2
