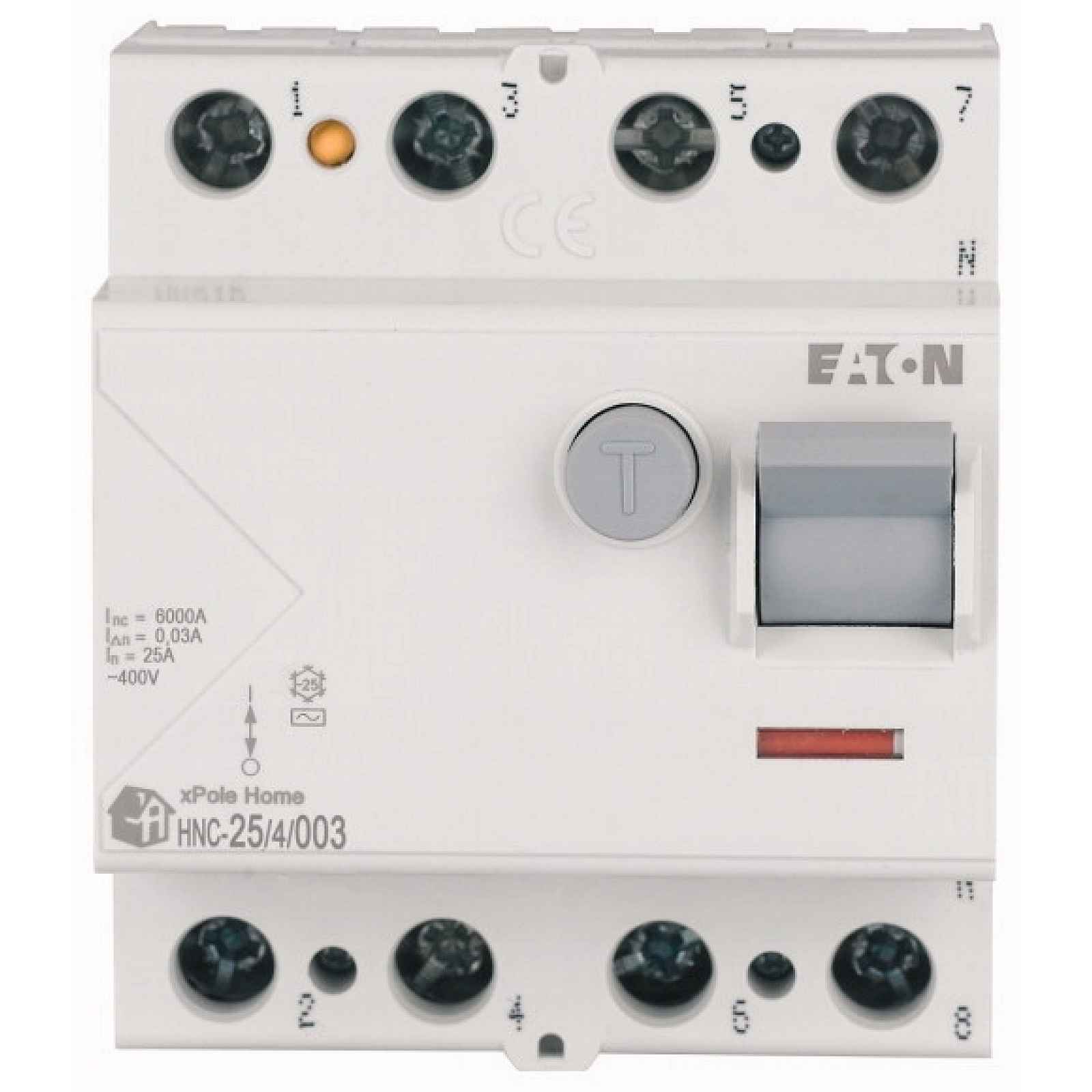

3-fázový proudový spínač 4P 25A 30mA 6kA 400V AC xPole Home HNC-25/4/003 194693TECHNICKÉ ÚDAJECitlivost: ACHloubka [mm]: 45Počet pólů: 4Upevnění: KlipMontáž: Na lištu TH-35Jmenovité napětí [V]: 400Jmenovité izolační napětí [V]: 440Diferenciální proud [mA]: 30Jmenovitý proud [A]: 25Stupeň ochrany: IP20Stupeň znečištění: 2Šířka [počet modulů]: 4Šířka [mm]: 70Výška [mm]: 80Elektrická odolnost (počet cyklů): 4000Mechanická odolnost (počet cyklů): 20000Svorky: Výtahové | kolejnicovéJmenovitá spojovací kapacita [kA]: 6Jmenovité rázové napětí [kV]: 4Typ napětí: ACPrůřez svorek [mm²]: 1,5-35Odolnost proti rázovému proudu [A]: 250Maximální zabezpečení [A]: 63Lokální index: ARP113MOELEAN kód: 9010238060838Index výrobce: 194693Série produktů zajišťující ochranu a bezpečnost v moderních instalacích.Nová modulární zařízení Eaton zajišťují bezpečnost a optimální provoz elektrické instalace. Vysoká spolehlivost v kombinaci s všestranností je dobrou volbou pro projektanty a elektrikáře. Nová zařízení Eaton xPole Home kombinují snadnou montáž a solidní provedení. Zařízení xPole Home mají všestranné použití díky možnosti přidání kontaktů či spouštěčů nebo také šití.Osvědčené funkce projektuVšechny vypínače řady xPole Home mají širokou škálu osvědčených funkcí, které dále zvyšují bezpečnost provozu elektrické instalace a její snadné ovládání. To zahrnuje i mj. dvojité připojovací svorky pro Windows a kolejnice, umístěné jak na obou stranách přístroje. Upevňovací klip umožňuje rychlou montáž a fotoaparáty lze napájet z obou stran. Kromě toho přístroje umožňují obsluhu rozsáhlých instalací díky možnosti přidání pomocných kontaktů nebo růstových a atrofických spouštěčů.Řada produktů xPole Home přináší na trh zjednodušené tvaryNová řada má šedý piktogram znázorňující dům. To znamená nejvyšší úroveň bezpečnosti i pro nekvalifikované osoby používající objekty s instalací chráněnou zařízením EATON. Ergonomický tvar zajišťuje lepší tepelnou chaakteristiku práce přístroje.Hlavní vlastnostiSpouštění je nezávislé na napětí sítě. V důsledku toho je proudový chránič vhodný pro „ochranu před zemním proudem/diferenciálním proudem“ a poskytování „doplňkové ochrany“ ve smyslu příslušných instalačních pravidelDvojité svorky (windowe/kolejnice) nahoře a doleSpojovací lištu lze připevnit na horní i spodní část fotoaparátuVolná svorka pro Windows i přes namontovanou sběrnou lištuMožnost následného přidání pomocného kontaktu pro signalizaci provozu ZP-NHKMožnost následného namontování pomocného kontaktu Z-HKIndikátor polohy kontaktů, barva červená/zelenáVhodnost pro použití se standardními zářivkami s elektronickým předřadníkem nebo bez něj (většinou 20 kusů na fázový vodič)Zařízení funguje nezávisle na montážní poloze (vertikálně/horizontálně)Možnost napájení z obou stran (nahoru/dolů)Čtyřpólové zařízení lze použít také pro dvoupólové a třípólové spojeTestovací tlačítko „T“ je třeba stisknout každých 6 měsíců. Osoba provozující přístroj musí být o této povinnosti informována způsobem, který lze prokázat (přiložena je samolepicí na vypínači RCD, která je součástí balení). Šestiměsíční interval mezi zkouškami platí pro bytové a podobné účely. Za všech ostatních podmínek (např. Za vlhkých nebo prašných okolních podmínek se doporučuje provádět zkoušky v kratších intervalech (např. jednou měsíčně).Stisknutím testovacího tlačítka „T“ lze pouze zkontrolovat funkčnost proudového chrániče (RCD). Nevyvolává měření odporu uzemnění (RE) ani správnou kontrolu stavu ochranného vodiče, který je třeba provádět samostatně.
