Zámek Do Garážových Vrat Kastel 5 Závory 200

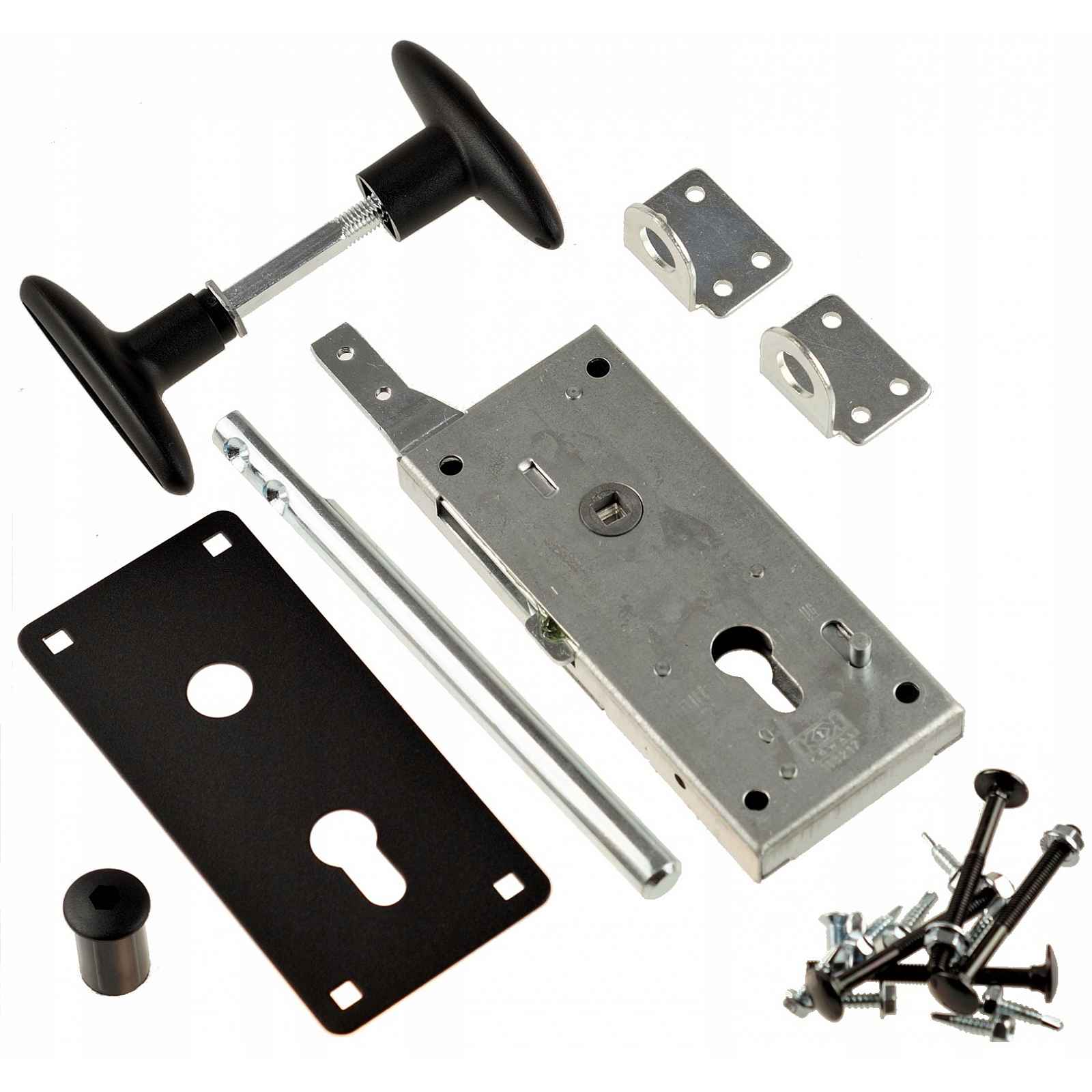

ZÁMEK KASTEL 5 KOMPLETNÍ ZÁVORA 200 MMPOLSKÝ VÝROBEKZámek KASTEL-5 je konstruován pro sekční vrata, u kterých je vyžadován velký zdvih závory (v našem zámku je přibližně 48 mm).Stejně jako u předchozích zámků typu Kastel se otevírání a zavírání provádí pomocí klíče nebo posuvníku a spuštění pomocí kliky.Klíče se stejně jako u tradičních zámků otáčejí o 360°, což způsobuje otevírání nebo zavírání zámku.Zámek je vyroben z pozinkovaného plechu v bílé barvě, což zaručuje pevnost a odolnost proti korozi po mnoho letVyrobeno s maximální péčí o detaily v PolskuTECHNICKÉ ÚDAJE:Rozteč montážních otvorů: 54 x 142 mmVelikost kazety: 75 x 170 mmRozteč vložky a kliky: 60 mmDélka šlachy: 200 mmZdvih šlachy: 48 mmPrůměr lanka: průměr 15 mmSOUČÁSTÍ BALENÍ:Zámková schránka x1Přední lišta x1Klika na dvě strany x1Závorový kolík 200 mm x1Vodicí lišta x2Šrouby M6x65 x4Šrouby M5x10 x2Šrouby do plechu 4,8x19 x8Bubnová vložka není součástí balení (různé rozměry pro různé brány)Lze ji zakoupit na našich dalších aukcíchZaručujeme shodu výrobku s popisemUpevnění zámku k bráně:Vyvrtejte otvory podle obrázku na obaluUpevněte do těla zámku bubínkovou vložku (6) šroubem (9) M5x43Na závorový hrot (2) přišroubujte šrouby (10) M5x10 závorový kolík (3)Po určení místa upevnění zámku k bráně připevněte čtyřmi šrouby (8) M6x65 schránku zámku (1) spolu s čelním štítkemPřipevněte vodítka závory (4), aby se závora mohla volně zasouvat a vysouvatUpevněte kliku (7) do těla zámku podle schématu montáže kliky a zámku
