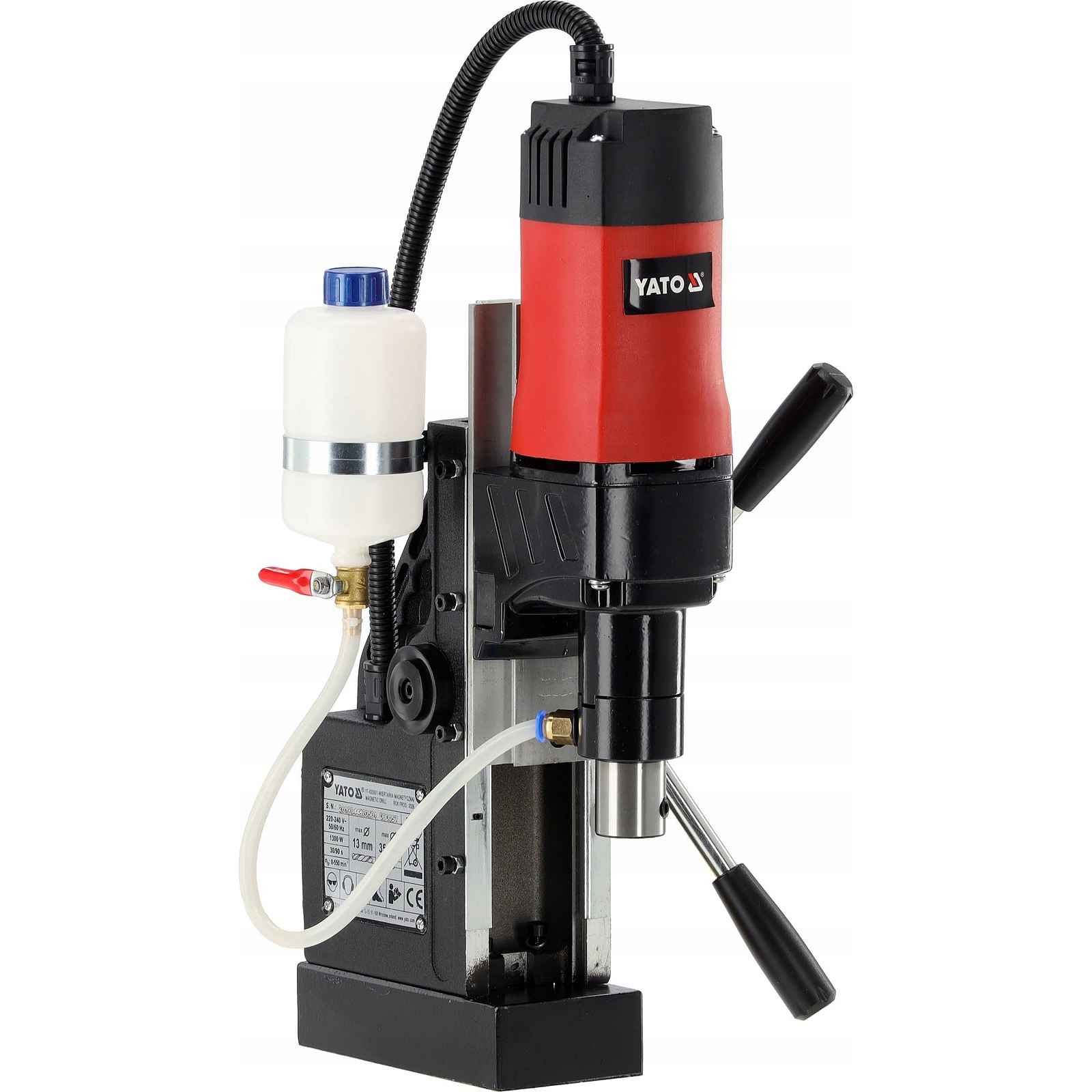

Yato magnetická vrtačka 1300W YT-820501

Yato magnetická vrtačka 1300W YT-820501YATO YT-820501 je profesionální magnetická vrtačka o výkonu 1300 W, určená pro vytváření přesných otvorů v ocelových konstrukcích, profilech a nosných prvcích. Je vybavena elektromagnetickou základnou s upínací silou 11500 N a zajišťuje stabilní provoz v horizontální, svislé i obrácené poloze. Plynulá regulace otáček, rukojeť Weldon 3/4" a možnost práce s trepanačními frézami a spirálovými vrtáky činí zařízení ideálním pro montážní, zámečnické a konstrukční práce vyžadující nejvyšší přesnost. Vlastnosti produktu: Možnost práce v horizontální, vertikální i obrácené poloze Vodící lišta s ručním posuvem zajišťující vysokou přesnost obrábění Přepínač směru otáčení usnadňuje odblokování zaseknutého nástroje Možnost závitování otvorů Nádrž na chladicí kapalinu s přívodem kapaliny do řezné zóny Samostatné ovládání motoru a elektromagnetu zvyšuje bezpečnost práce Technické údaje: Výkon: 1300 W Rychlost otáčení: 0-550 ot./min /min Držák nástrojů: Weldon 3/4" (19 mm) Maximální průměr spirálového vrtáku: 13 mm Maximální průměr trepanační frézy: 35 mm Maximální hloubka vrtání: 50 mm Pracovní zdvih: 150 mm Upevňovací síla elektromagnetu: 11500 N Maximální doba nepřetržitého provozu: až 3 hodiny Hladina akustického tlaku LpA: 86,0 ± 3,0 dB(A) Hladina akustického výkonu LwA: 99,0 ± 3,0 dB(A) Úroveň vibrací: 6,5 ± 1,5 m/s² Použití: Magnetická vrtačka YATO YT-820501 byla navržena pro profesionální práce vyžadující stabilní upevnění a vysokou přesnost vrtání. Skvěle se osvědčuje při vytváření otvorů v ocelových konstrukcích, profilech, nosnících a nosných prvcích používaných ve stavebnictví a průmyslu.
