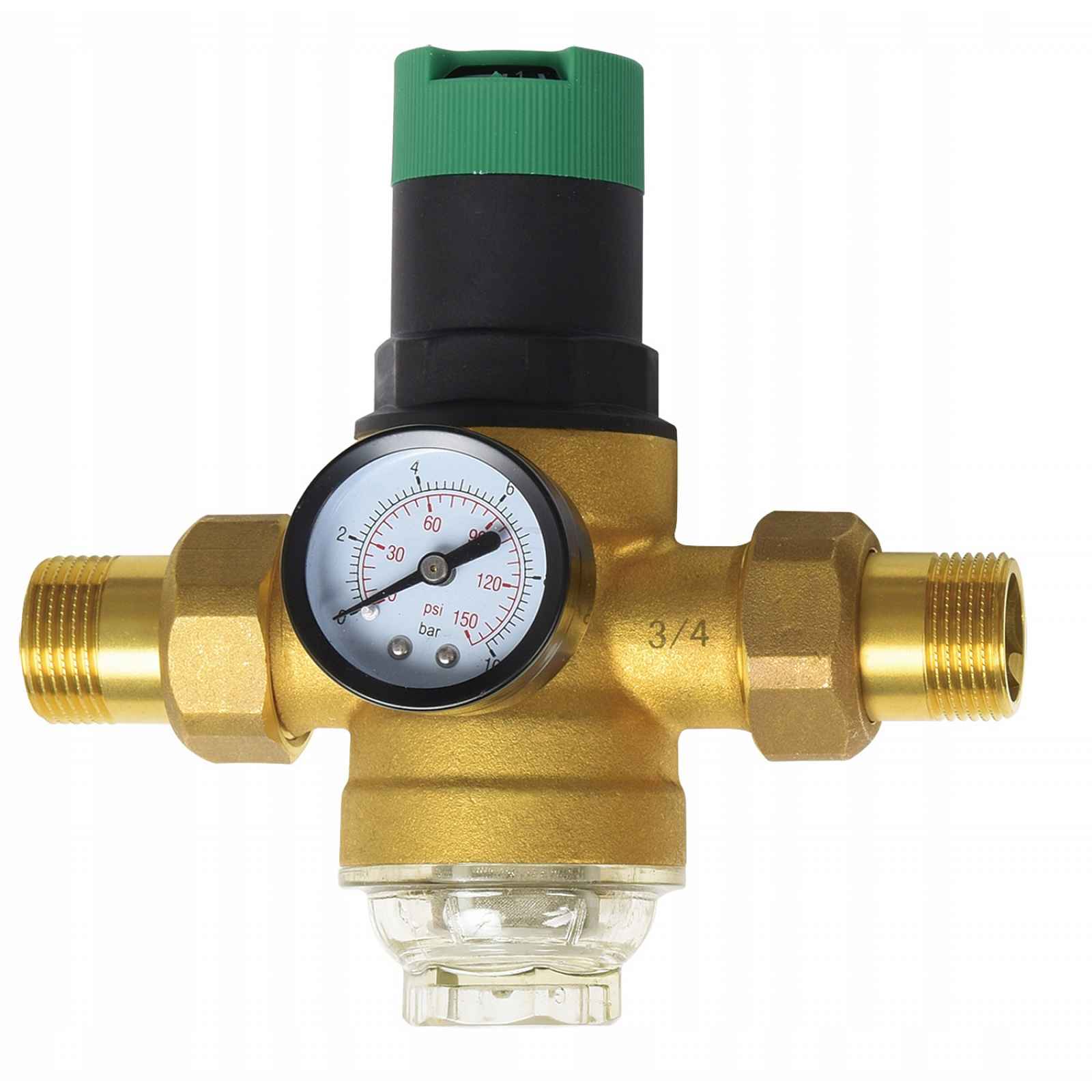

REDUKTOR TLAKU VODY 3/4" S SÍŤOVÝM FILTREM Z NEREZOVÉ OCELICHARAKTERISTICKÝ:materiál (tělo) – mosazstřední - vodapřípojky – 3/4" (s pološrouby)max. vstupní tlak – 16 barůrozsah výstupního tlaku – 1 ÷ 6 barmax. teplota média – 40 °Cmanometr – 10 barsíťový filtr - nerezová ocelmontáž - horizontálníSOUBORreduktor tlakumanometršroubeníAKCEPráce ventilu během průtokuV případě otevření čerpacího bodu v instalaci převažuje síla tlaku pružiny nad protichůdnou silou tlaku membrány, houbička ventilu se posouvá směrem dolů a umožňuje tak průtok vody. Čím vyšší je potřeba vody, tím nižší je tlak působící na membránu, což umožňuje větší průtok vody přes zařízení.Práce ventilu bez průtokuV případě uzavření čerpacích bodů v instalaci výstupní tlak stoupá a vytlačuje membránu směrem nahoru. Houba ventilu je uzavřena, což zabraňuje průtoku zařízením a zároveň udržuje tlak na úrovni odpovídající nastavení. Rozdíl síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu.Filtrování (čištění vody)Voda vstupující do filtru proniká do filtrační komory a z vnější strany protéká přes filtrační síto, na jehož povrchu se zadržují nečistoty.PRVKY VENTILUKnoflík pro nastavení tlakuTělo reduktoruManometrZáslepka v místě možného namontování manometru na druhé straně ventiluFiltrační komora s síťovým filtremPološrouby – s přípojkami 3/4"Vypouštěcí – čistící ventilROZMĚRY
