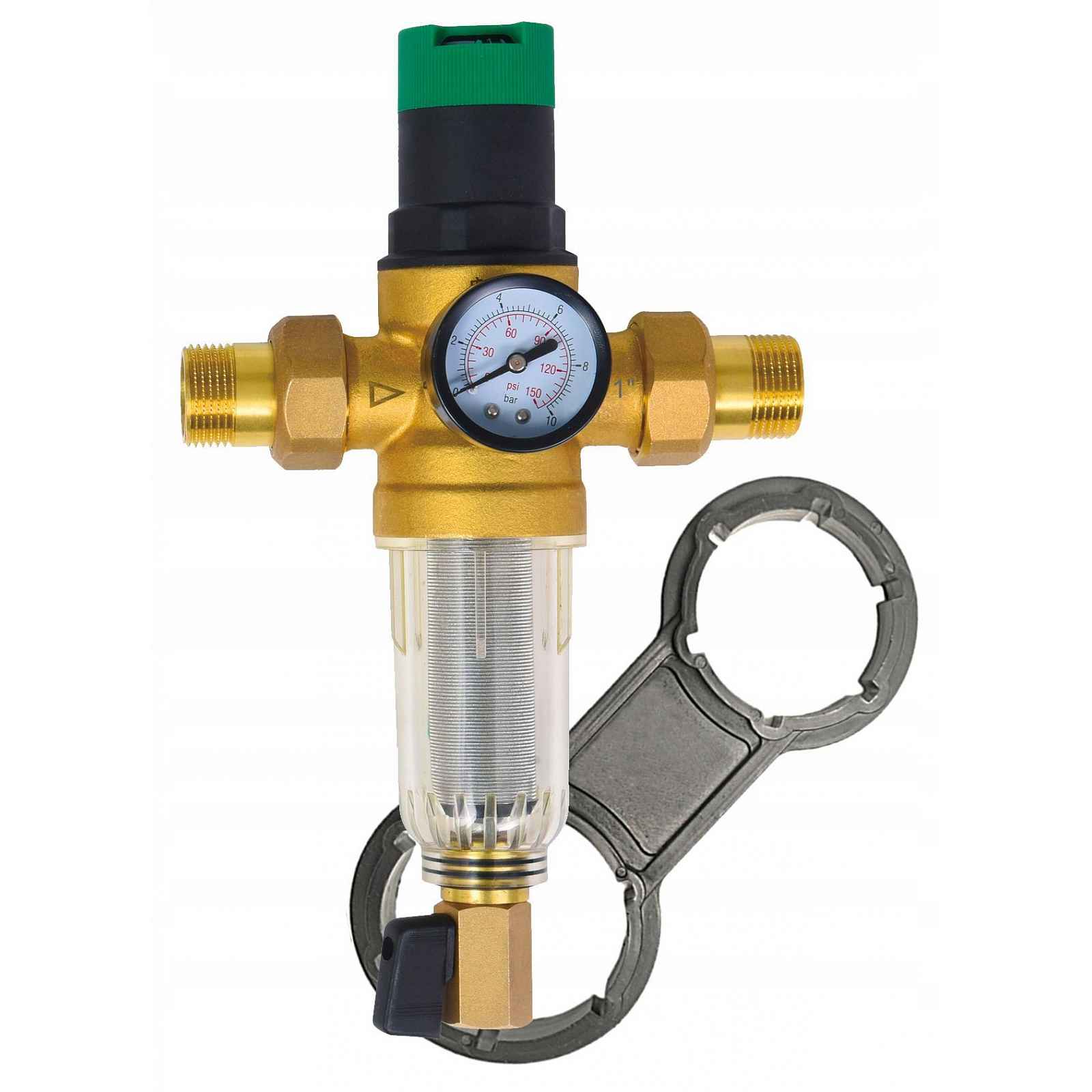

X-home Reduktor Tlaku Vody 1" Samočistící Filtr Nerezová Ocel
REDUKTOR TLAKU VODY 1" S SAMOČISTÍCÍM SÍŤOVÝM FILTREM Z NEREZOVÉ OCELICHARAKTERISTICKÝ:materiál (tělo) – mosazstřední - vodapřípojky – 1" (s pološrouby)max. vstupní tlak – 16 barůrozsah výstupního tlaku – 1 ÷ 6 barmax. teplota média – 40 °Cmanometr – 10 barsíťový filtr - nerezová ocelmontáž -… Celý popis ↓
Popis X-home Reduktor Tlaku Vody 1" Samočistící Filtr Nerezová Ocel
horizontálníSOUBORreduktor tlakumanometršroubeníklíč krytu filtruAKCEPráce ventilu během průtokuV případě otevření čerpacího bodu v instalaci převažuje síla tlaku pružiny nad protichůdnou silou tlaku membrány, houbička ventilu se posouvá směrem dolů a umožňuje tak průtok vody.
Zobrazit celý popis
Čím vyšší je potřeba vody, tím nižší je tlak působící na membránu, což umožňuje větší průtok vody přes zařízení.Práce ventilu bez průtokuV případě uzavření čerpacích bodů v instalaci výstupní tlak stoupá a vytlačuje membránu směrem nahoru. Houba ventilu je uzavřena, což zabraňuje průtoku zařízením a zároveň udržuje tlak na úrovni odpovídající nastavení. Rozdíl síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu.Filtrování (čištění vody)Voda vstupující do filtru proniká do filtrační komory a z vnější strany protéká přes filtrační síto, na jehož povrchu se zadržují nečistoty. Otevření ventilu (ve spodní části filtrační komory) způsobí opláchnutí filtračního sítka a odstranění nahromaděných nečistot z vnějšího povrchu síta.FILTR z nerezové oceliPRVKY VENTILUKnoflík pro nastavení tlakuTělo reduktoruManometrZáslepka v místě možného namontování manometru na druhé straně ventiluFiltrační komora s síťovým filtremPološrouby – s přípojkami 1"Vypouštěcí – čistící ventilROZMĚRY
