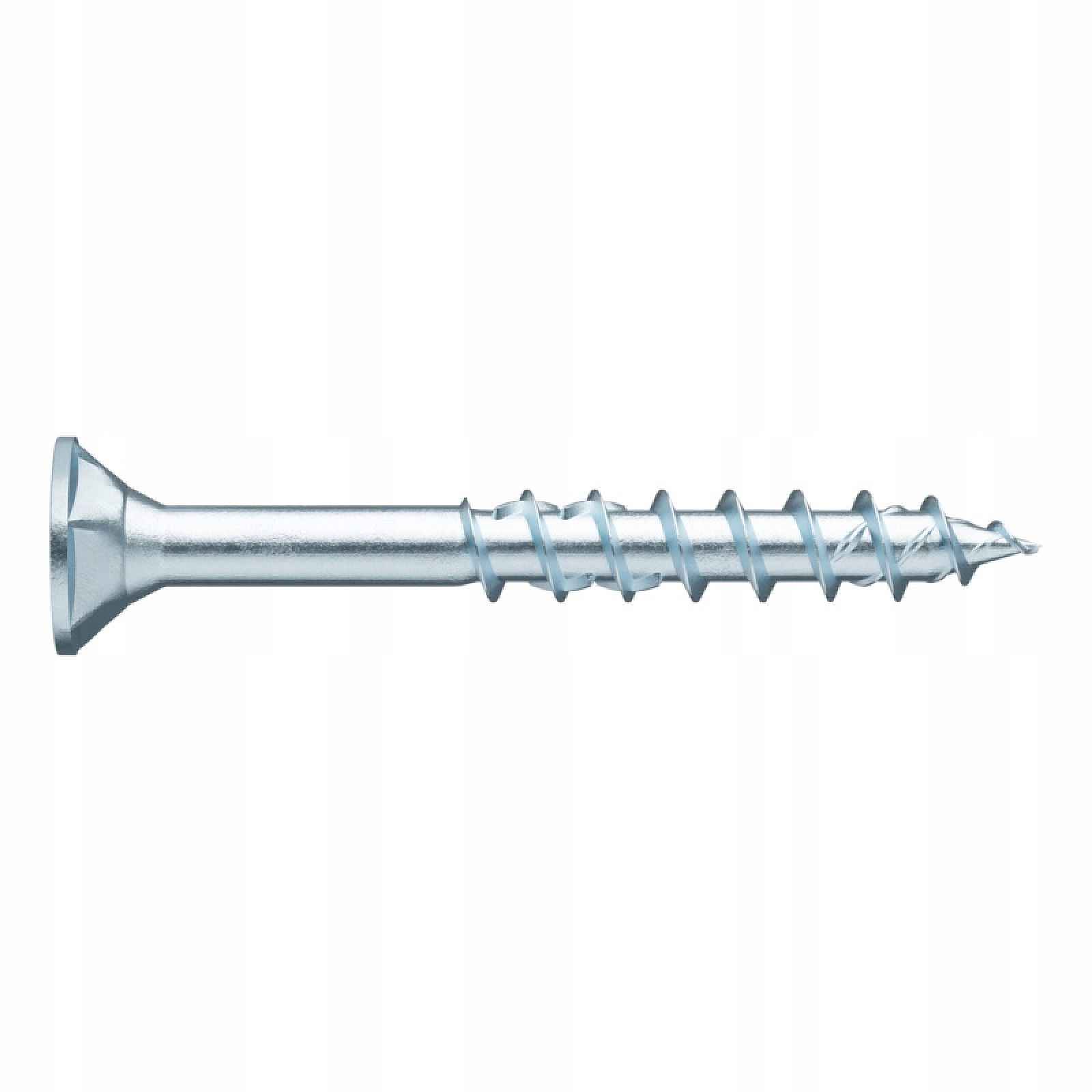

Wurth Šrouby Assy 4 Csmp Rw 5x70 mm x 200 kusů (019015070)

Wurth Šrouby ASSY 4 CSMP RW 5x70 mm x 200 kusů (019015070)Jmenovitý průměr (d): 5 mmDélka (l): 70 mmDélka závitu (lg): 42 mmTyp hlavy: CS-MPKPodrobnosti o hlavě: Frézované kapsyPrůměr hlavy (dh): 9,6 mmVýška hlavy (k): 3,2 mmVnitřní koncovka: RW20Typ závitu: HOGWDTyp závitu: Částečný závitFréza válcová čelní: AnoTvar závitu: Silnořezný závitPrůměr jádra: 3,2 mmTvar hrotu: Koncovka s frézou HilltopÚhel čepele: 34 stupňůMateriál: OcelPovrchová úprava: PozinkovánoBarva: StříbrnáMin. /max. úhel šroubování: 0-90 stupňůŠroub vyžadující schválení: AnoSchválení: ETA-11/0190Splňuje požadavky RoHS: AnoVýrobce: Wurthstav: zcela novýCena za 1 krabička (200 kusů)Oblast použití:UniverzálníDřevěná konstrukceKonstrukce prvkuKonstrukce z dřevěných panelůTesařské práceVnitřní spojkaIzolační materiál na krokveStřechaUrčeno pro použití na podkladu:DřevoVýrobek na bázi dřevaMěkké dřevoPřekližkaTvrdé dřevoLVLPro spojování dřevěných prvkůČástečný závit umožňuje stažení kroucených dřevěných prvků k sobě. Po zašroubování je celý závit šroubu umístěn ve spodní části.Pro použití v třídě použití 1 a třídě použití 2 (od ∅ > 4 mm)Vysoce kvalitní zinkovaná ochrana povrchu, pasivovaná do modra, bez chromu (VI), tloušťka vrstvy až ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µmVhodné pro použití v třídě použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (chráněná vnější oblast) podle normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08U šroubů od ∅ 4,5 mm s pozinkováním o tloušťce 8 µ m s pasivací Cr(III) jsou požadavky klasifikace T2/C2 splněny podle normy prEN 14592:2017 (D)NávodPro zvýšení efektu spojování nebo odporu při dotahování hlavy se doporučuje používat dokonale přizpůsobené podložky ASSY 4Šrouby ASSY lze použít pro kvazistatické zatíženíPro zajištění optimálního využití šroubu je nutné použít bit RW o správné velikostiŠrouby s částečným závitem jsou ideální pro spojování dřevěných prvků. Pro zajištění optimálního spojení nesmí být upevňovací prvky silnější než délka dříkuUniverzální šroub s částečným závitem pro spojování dřeva – dřeva nebo kovu – dřeva v nábytkářství, vnitřních konstrukcích nebo dřevěných konstrukcích v suchých nebo chráněných prostorách Ideální přenos výkonu díky zásuvce RW Větší výkon díky větší kontaktní ploše bitu Větší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení bitu Méně výměny bitů, 1 bit pro mnoho průměrů šroubů Kompatibilita s předchozím pohonem AW Výrazné snížení síly potřebné při šroubování Menší odpor a menší riziko prasklin při šroubování díky provozu mlýnkového frézy Vysoký destrukční moment šroubu minimalizuje riziko prasknutí šroubu během šroubování. Přesunutí mlýnkového frézu do zóny závitu usnadňuje uživateli práci a eliminuje riziko odření prstů o frézu. Maximální ochrana šroubovacích nástrojů Nízké nebezpečí překroucení šroubu v materiálu i při rychlém šroubování.Větší přenos síly v tvrdém dřevě díky zesílené, asymetrické geometrii nosné plochy hrubého závituLepší upevnění díky větší nosné ploše závituHladký začátek závitu zajišťuje optimální zahloubení šroubuOmezený efekt štípání díky žebrovým frézám na čepeliNižší tření závitu umožňuje snížit sílu šroubováníVysoká pevnost a plasticita.Speciální tepelné zpracování zaručuje vysokou pevnost a vysokou plasticituPotvrzení vlastnostíSchválení ETA-11/0190PozorDoporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Pro dimenzování šroubů ASSY o průměru od 5 mm použijte software pro dřevěné konstrukce WürthNepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. V případě použití venku i v místnostech, kde je stálá vysoká vlhkost, použijte šrouby ASSY 4 z nerezové oceli A2 nebo A4 a pokud atmosféra obsahuje chlór, šrouby HCR z nerezové oceliŠrouby do dřeva ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kolíkech
