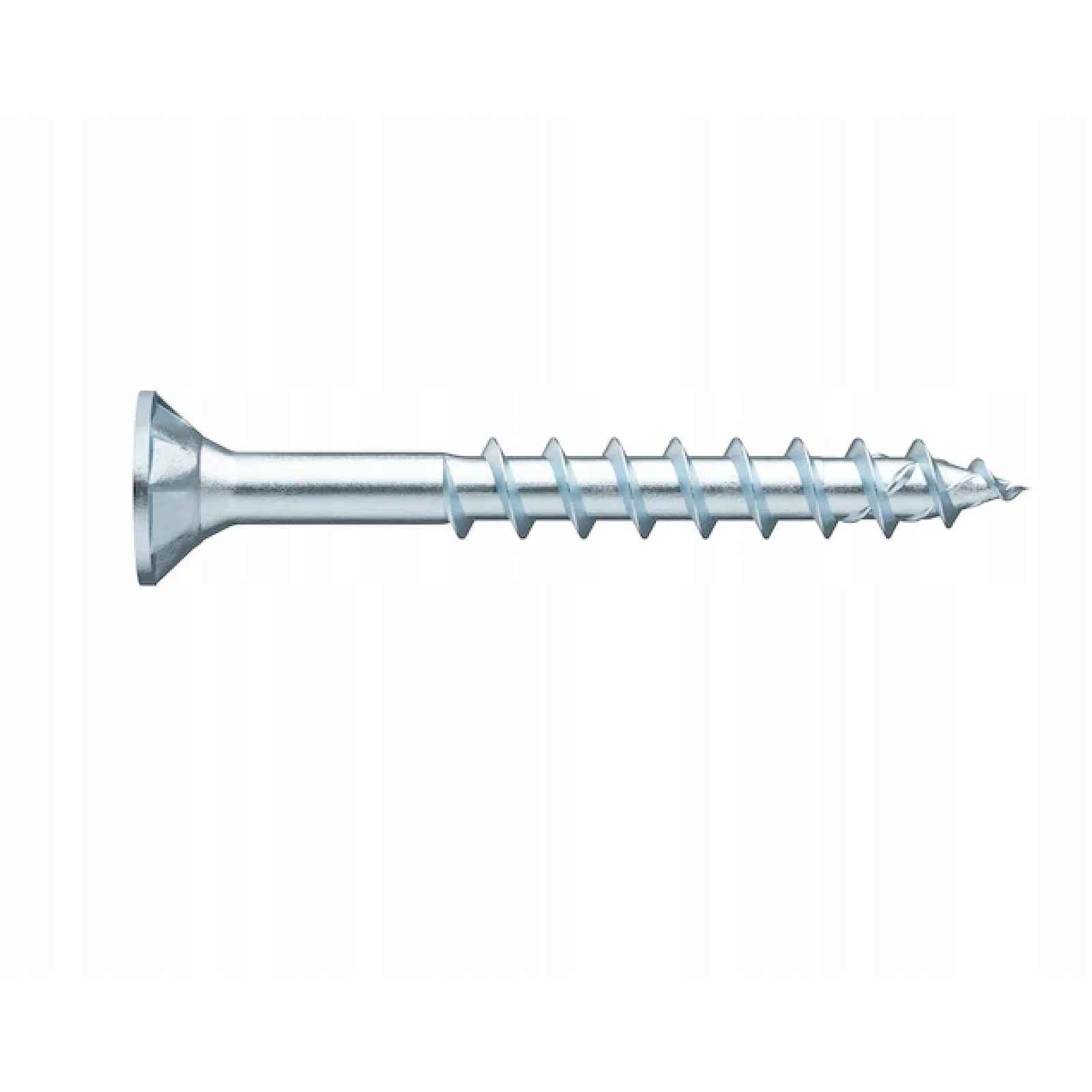

Wurth Šroub Assy 4 Csmp RW20 3,5X40/25 500ks

Wurth ASSY 4 P CSMP RW20-(A2K) 3,5x40/25 019013540 x500 kusů Jmenovitý průměr (d): 3,5 mm Délka (l): 40 mm Délka závitu (lg): 25 mm Typ hlavy: CS-MPK Podrobnosti o hlavě: Frézované kapsy Průměr hlavy (dh): 7 mm Výška hlavy (k): 2,3 mm Vnitřní koncovka: RW20 Typ závitu: HOGWD Typ závitu: Částečný závit Tvar závitu: Silnořezný závit Průměr jádra: 2,1 mm Tvar hrotu: Koncovka s frézou Hilltop Úhel čepele: 28 stupňů Materiál: Ocel Povrchová úprava: Pozinkováno Barva: Stříbrná Min. max. úhel šroubování: 0-90 stupňů Určeno pro použití na podkladu: Dřevo, Výrobek na bázi dřeva, Měkké dřevo, Překližka, Tvrdé dřevo, LVL Rozsah použití: Univerzální, Nábytek, Korpus, Spojka Vhodné stroje: Würth BS 14-A Combi, Würth BS 12-A Power Šroub vyžadující schválení: Ano Schválení: ETA-11/0190 Splňuje požadavky RoHS: Ano Oblast použití Oblast použití Pro spojování dřevěných prvků Částečný závit umožňuje stažení kroucených dřevěných prvků k sobě. Po zašroubování je celý závit šroubu umístěn ve spodní části. Pro použití v třídě použití 1 a třídě použití 2 (od ∅ > 4 mm) Vysoce kvalitní zinkovaná ochrana povrchu, pasivovaná do modra, bez chromu (VI), tloušťka vrstvy až ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm Vhodné pro použití v třídě použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (chráněná vnější oblast) podle normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08 U šroubů od ∅ 4,5 mm s pozinkováním o tloušťce 8 µ m s pasivací Cr(III) jsou požadavky klasifikace T2/C2 splněny podle normy prEN 14592:2017 (D) Návod Pro zvýšení efektu spojování nebo odporu při dotahování hlavy se doporučuje používat dokonale přizpůsobené podložky ASSY 4 Šrouby ASSY lze použít pro kvazistatické zatížení Pro zajištění optimálního využití šroubu je nutné použít bit RW o správné velikosti Šrouby s částečným závitem jsou ideální pro spojování dřevěných prvků. Pro zajištění optimálního spojení nesmí být upevňovací prvky silnější než délka dříku Univerzální šroub s částečným závitem pro spojování dřevo-dřevo nebo kov-dřevo v nábytkářství, vnitřních konstrukcích nebo dřevěných konstrukcích v suchých nebo chráněných prostorách Ideální přenos výkonu díky zásuvce RW Větší výkon díky větší kontaktní ploše bitu Větší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení bitu Méně změn bitů, 1 bit pro mnoho průměrů šroubů Kompatibilita s předchozím pohonem AW Výrazné snížení síly potřebné při šroubování Menší odpor a menší riziko prasklin při šroubování díky provozu mlýnkového frézy Vysoký destrukční moment šroubu minimalizuje riziko prasknutí šroubu během šroubování. Přesunutí mlýnkového frézu do zóny závitu usnadňuje uživateli práci a eliminuje riziko odření prstů o frézu. Maximální ochrana šroubovacích nástrojů Nízké nebezpečí překroucení šroubu v materiálu i při rychlém šroubování. Větší přenos síly v tvrdém dřevě díky zesílené, asymetrické geometrii nosné plochy hrubého závitu Lepší upevnění díky větší nosné ploše závitu Hladký začátek závitu zajišťuje optimální zahloubení šroubu Omezený efekt štípání díky žebrovým frézám na čepeli Nižší tření závitu umožňuje snížit sílu šroubování Vysoká pevnost a plasticita. Speciální tepelné zpracování zaručuje vysokou pevnost a vysokou plasticitu Potvrzení vlastností Schválení ETA-11/0190 Pozor Doporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Pro dimenzování šroubů ASSY o průměru od 5 mm použijte software pro dřevěné konstrukce Würth Nepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. V případě použití venku i v místnostech s konstantní vysokou vlhkostí použijte šrouby ASSY 4 z nerezové oceli A2 nebo A4 a pokud atmosféra obsahuje chlór, šrouby HCR z nerezové oceli Šrouby do dřeva ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kolíkech používejte pouze šrouby bez optimalizovaného závitového hrotu (čepel s prodlouženým protizávitem, vrták, samočistící drážka apod. ), jako jsou šrouby ASSY D se zapuštěnou hlavou nebo s plochou čočkovitou hlavou počet kusů: 500
