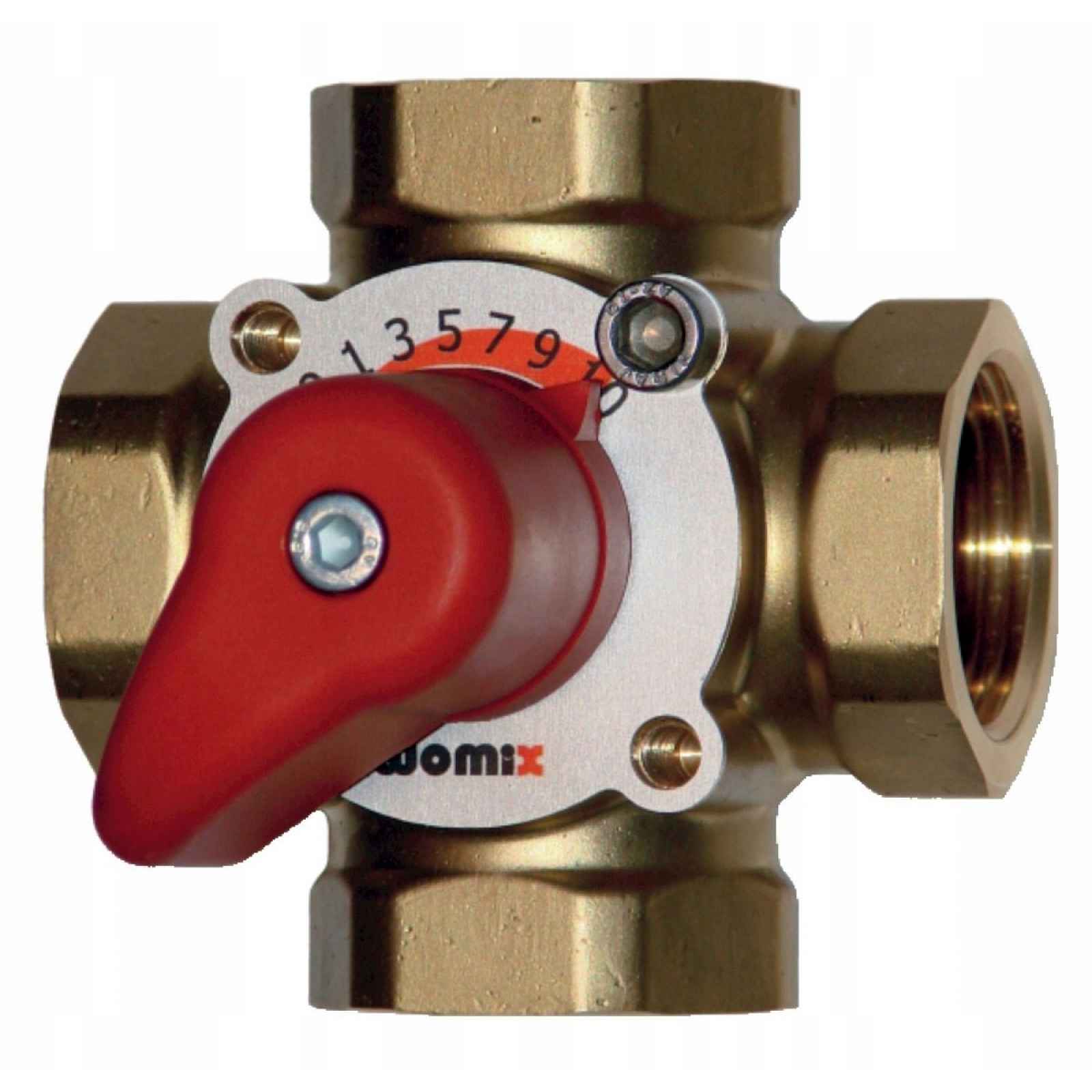

Womix Mix M 4 Čtyřcestný směšovací ventil 6/4″
WOMIXTyp produktu: Směšovací ventilPrůměr hrdla [palce ]: 6 / 4″Směšovací ventil WOMIX MIX řady M najde použití v každé instalaci ústředního vytápění. Série směšovacích ventilů WOMIX MIX M představuje tří a čtyřcestné směšovače v závislosti na poptávce. Celý popis ↓
Popis Womix Mix M 4 Čtyřcestný směšovací ventil 6/4″
Čtyřcestný směšovací ventil Womix Mix M 4 6/4″
Čtyřcestný směšovací ventil má použití především v případě snížení teploty napájení topného okruhu nejčastěji v instalacích podlahového vytápění, což je nepostradatelným prvkem oběhu tzv. podlahové podlahy. Používá se také jako ochrana teploty kotle před příliš nízkou teplotou a jevem nízké teploty koroze.
Série směšovacích ventilů WOMIX MIX M 4 zahrnuje následující modely (vybrané jako atribut):
- čtyřcestný směšovací ventil WOMIX MIX M 4- 20 s 3/4" závitem
- čtyřcestný směšovací ventil WOMIX MIX M 4-25 s 1" závitem
- čtyřcestný směšovací ventil WOMIX MIX M 4-32 s závitem 1 1/4"
- čtyřcestný směšovací ventil WOMIX MIX M 4- 40 s závitem 1 1/2"
- čtyřcestný směšovací ventil WOMIX MIX M 4- 50 s 2" závitem
Zobrazit celý popis
liší se koeficientem průtoku a průměrem vnitřního závitu.
Plně automatický provoz čtyřcestného ventilu si můžete zajistit díky přídavným pohonům společnosti WOMIX řady MP modely MP 06 nebo MP 10, které jsou k dispozici jako příslušenství.Příklad použití čtyřcestného směšovacího ventilu v instalaci C.O Použití čtyřcestného směšovacího ventilu
- Rozměry směšovacího ventilu WOMIX MIX M4 (čtyřcestný)
- Typ kv Velikost A B C D S M E MIX M 4- 20
- 8 3/4" 74 50 35,4 18 32 6 80 MIX M 4- 25
- 12 1" 80 50 35,4 20 40 6 82 MIX M 4- 32
- 18 1 1/4" 86 50 35,4 25 50 6 87 MIX M 4- 40
28 1 1/2" 110 70 39,4 27 55 6 97 MIX M 4- 50
44 2" 120 70 39,4 27 70 6 107 Technické údaje: Průměr: 3/4" až 2" Těsnění: dva O-kroužky EPDM Tělo: mosaz CW617N Houba, víko: mosaz CW617N Úhel otáčení: 90º Max. tlak 10 barů Max. teplota. 110ºC Rukojeť: profilovaný plast, červená Měřítko: hliníkové Pohon: pro průměry 3/4" - 1 1/4" - MP06
pro průměry 1 1/2" - 2" - MP10
