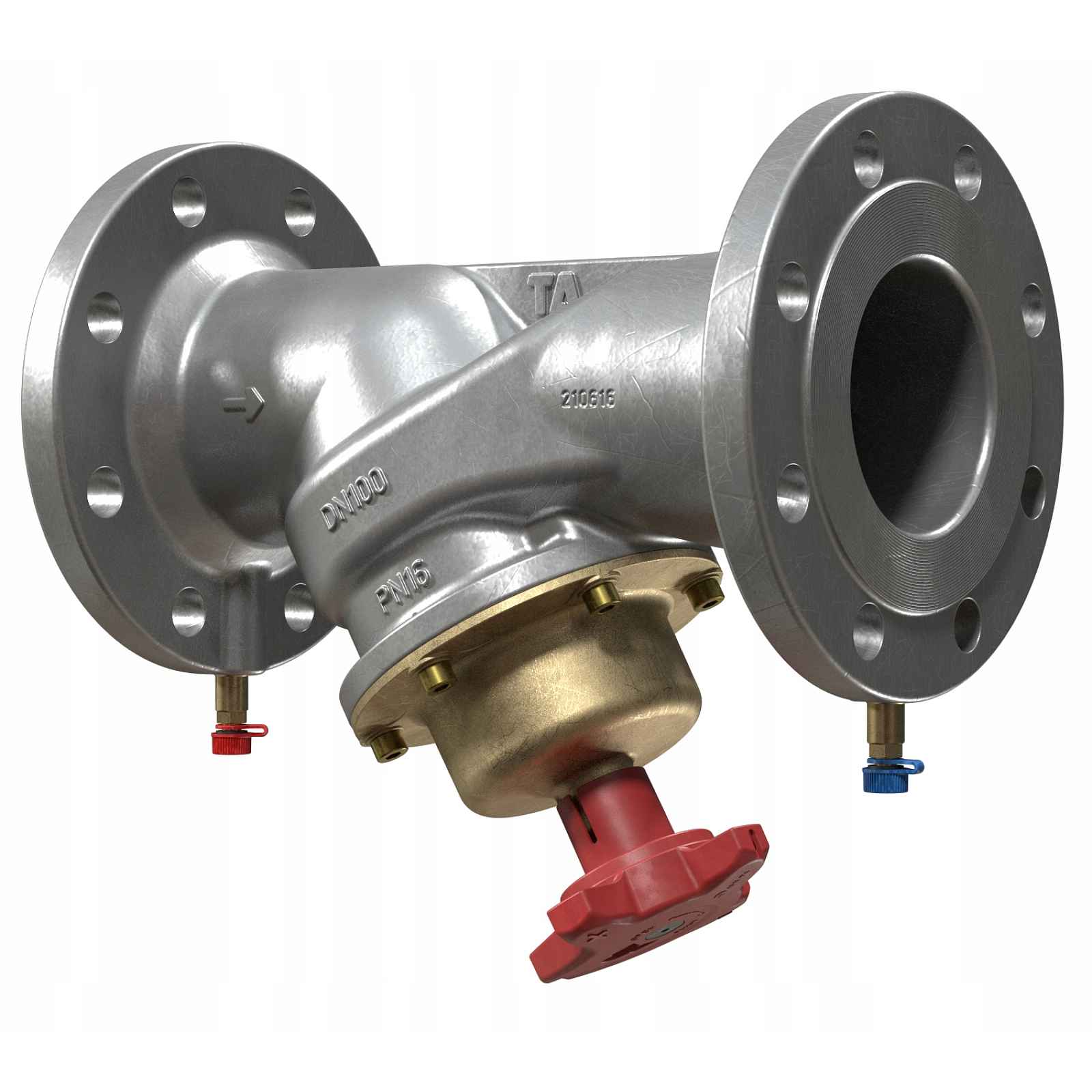

Vyvažovací ventil Staf DN100 IMI 52181090
ISO 5752 série 1 a EN 558-1 série 1.KnoflíkVybaveno digitálním měřítkem umožňuje přesné a rychlé provedení nastavení a díky tomu i vyvážení hydraulických instalací.Nastavovací kolečko pro DN 65-150 s digitálním nastavením umístěným na boku usnadňuje čtení z jakéhokoli úhlu.Přesný a precizníZajišťuje vysokou přesnost měření.Samotěsnící měřící hrdlaPro rychlé a přesné měření při hydraulickém vyvažování.Úplné odříznutíSnadno přístupná funkce úplného vypnutí. Celý popis ↓
Popis Vyvažovací ventil Staf DN100 IMI 52181090
Vyvažovací ventil STAF DN100 IMI 52181090
Technické údaje
Použití
Topné a chladicí systémy
Vlastnosti
- Vyrovnávání
- Předběžná regulace
- Měření
- Odpojení (Houba ventilu DN 100-400 je tlakově odlehčená)
Rozměry
STAF: 100
Třída tlaku
STAF: PŘ. 16
Teplota
Max. pracovní teplota: 120 °C
Min. pracovní teplota: -10°C
Média
Voda, neutrální tekutiny, směsi vody a glykolu (0-57 %).
Materiál
| Korpus, STAF | šedá litina EN-GJL-250 (GG 25). |
| Korpus, STAF-SG | tvárná litina EN-GJS-400-15. |
20-150
| Kryt, průchodka a trn | AMETAL®. |
| Měřicí hrdla | AMETAL® a EPDM. |
| Knoflík | DN 65-150 polyamid, |
Zobrazit celý popis
AMETAL® je slitina odolná vůči odzinkování od společnosti IMI Hydronic Engineering.
Pokrytí povrchu
DN 20-200: Epoxidové lakování
Znamení
Korpus: TA, PN, DN, směr průtoku, materiál, datum odlitku (rok, měsíc, den).
Označení CE
| CE | STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125. |
| CE 0409* | STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400. |
Obojky
ISO 7005-2, EN 1092-2.
