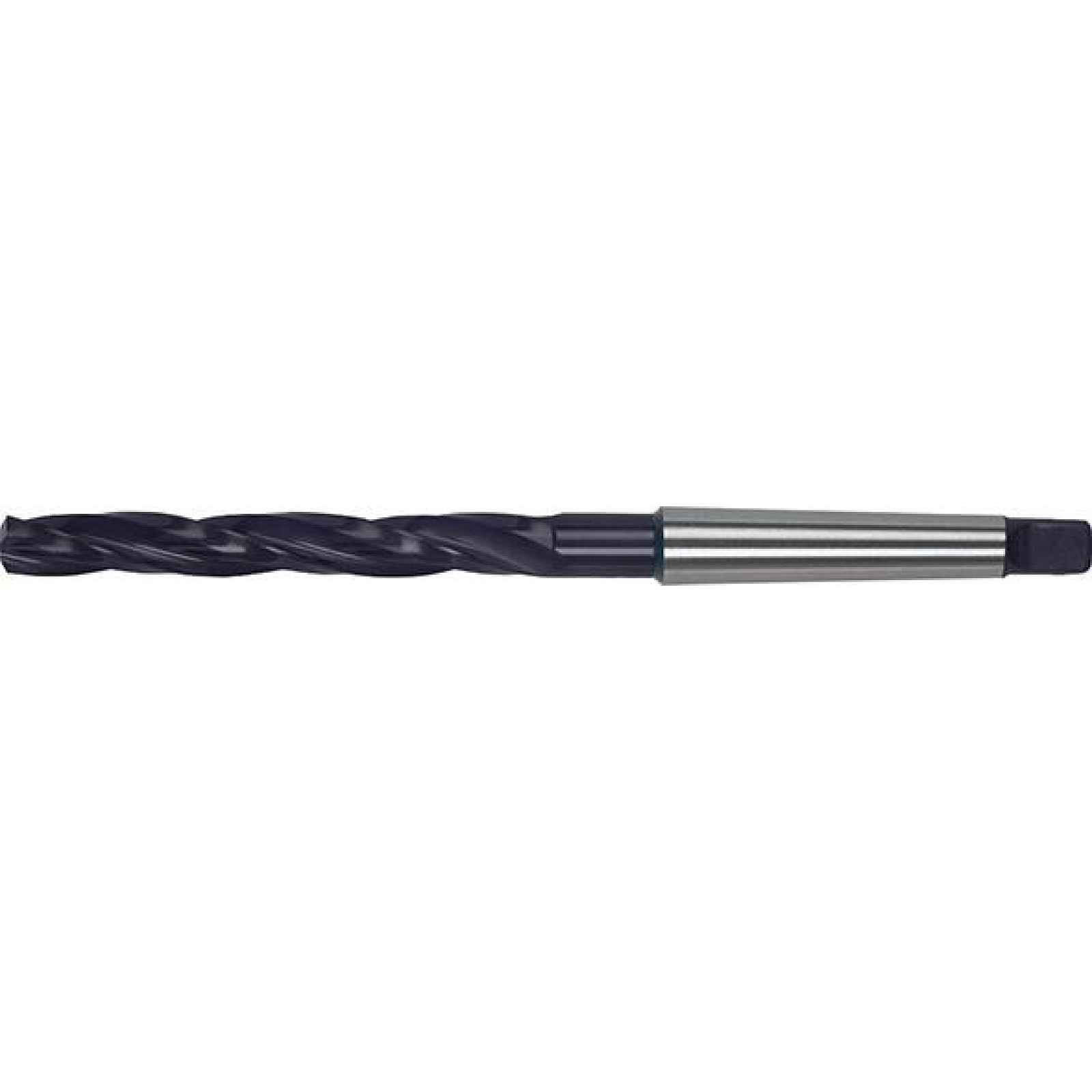

Výstružník DIN343 Hss, úchyt MK3 30,0 mm Gühring
Použití: pro vystružování předvrtaných, předlitých nebo předem vyseknutých otvorů. Stabilní konstrukce a 3 břity umožňují použití pro vystružování otvorů, které neleží v jedné ose. Kromě toho se povrch stěny po vrtání zlepší natolik, že otvor lze podrobit dokončovacímu obrábění výstružníkem. Dodržujte doporučení uvedená ve sloupci "Minimální průměr navrtaného otvoru". Celý popis ↓
Popis Výstružník DIN343 Hss, úchyt MK3 30,0 mm Gühring
Výstružník DIN343 HSS, stopka MK3 30,0 mm GÜHRINGVýstružník se stopkou s Morse kuželem
Provedení: HSS, DIN 343, typ N.
Broušený profil, povrch popouštěný v páře, pravotočivý.
Normální úhel čela, normální tloušťka jádra, bez sbíhavosti.
Upozornění: Průměr náběhu musí být menší než vystružovaný otvor.
Ostatní rozměry, provedení HSS-E, celokarbidové provedení, s břity z karbidu slinutého nebo dlouhé výstružníky dle DIN 1864 dostupné na dotaz.Technické údaje
Zobrazit celý popis
Ø h7: 30 mmDélka spirály: 175 mmCelková délka: 296 mmMinimální Ø navrtávaného otvoru: 20,5 mmØ stopky d2 = h6: 3 Značka: GÜHRING Oceli < 700 N/mm2: 22 Oceli < 1000 N/mm2: 20 Oceli < 1400 N/mm2: 8 INOX austenit.: 6 INOX duplex: 5 Litina GG/GTS: 25 Litina GGG: 20 Hliník < 8% křemíku: 36 Slitiny mědi: 50 Povlak: popouštěno v páře WGNr.: W109 Logistické údaje
- Hmotnost: 0.959 kgDélka: 300.0 mmŠířka: 40.0 mmVýška: 40.0 mmObjem: 0.48 dm3Číslo art. dodavatele: 8210853000Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A5-9005340300000
- EAN: 4031093159227
