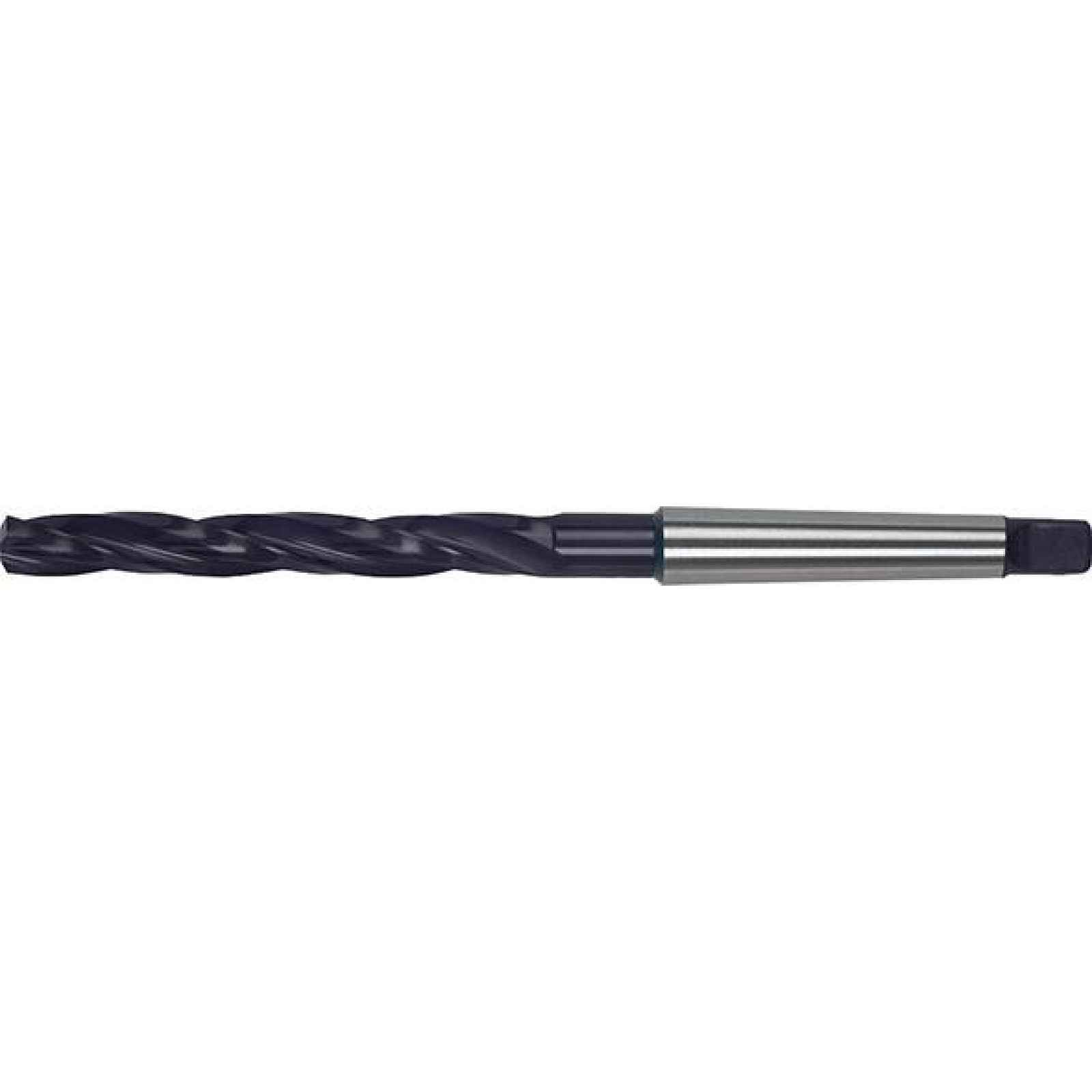

Výstružník DIN343 Hss, úchyt MK2 14,75 mm Gühring
Použití: pro vystružování předvrtaných, předlitých nebo předražených otvorů. Stabilní konstrukce a 3 břity umožňují použití pro vystružování otvorů, které nejsou v jedné ose. Dále je povrch stěny po vrtání vylepšen tak, že otvor lze dokončit výstružníkem. Je nutné dodržovat doporučení uvedená ve sloupci "Minimální průměr předvrtaného otvoru". Celý popis ↓
Popis Výstružník DIN343 Hss, úchyt MK2 14,75 mm Gühring
Výstružník DIN343 HSS, kužel MK2 14,75mm GÜHRINGVýstružník s Morseovým kuželem
Provedení: HSS, DIN 343, typ N.
Broušený profil, povrch popuštěný v páře, pravotočivý.
Boční úhel náběhu normální, tloušťka jádra normální, bez kuželovitosti.
Poznámka: Průměr nájezdu musí být menší než průměr vystružovaného otvoru.
Ostatní rozměry, provedení HSS-E, plně karbidové provedení, s karbidovými břity nebo dlouhé výstružníky podle DIN 1864 jsou k dispozici na vyžádání.Technické údaje
Zobrazit celý popis
Ø h7: 14,75 mmDélka drážky: 114 mmCelková délka: 212 mmMinimální Ø předvrtaného otvoru: 10,5 mmØ upínací stopky d2 = h6: 2 Značka: GÜHRING Oceli < 700 N/mm2: 22 Oceli < 1000 N/mm2: 20 Oceli < 1400 N/mm2: 8 INOX austenit.: 6 INOX duplex: 5 Litina GG/GTS: 25 Litina GGG: 20 Hliník < 8% křemíku: 36 Slitiny mědi: 50 Povrchová úprava: popuštěno v páře Obj. č.: W109 Logistické údaje
- Hmotnost: 0.238 kgDélka: 210.0 mmŠířka: 28.0 mmVýška: 28.0 mmObjem: 0.165 dm3Číslo dodavatele: 8210851475Rozsah dodávky: 1 kus
- Č. č.: 72H_DRS_A1-9005340147500
- EAN: 4031093158497
