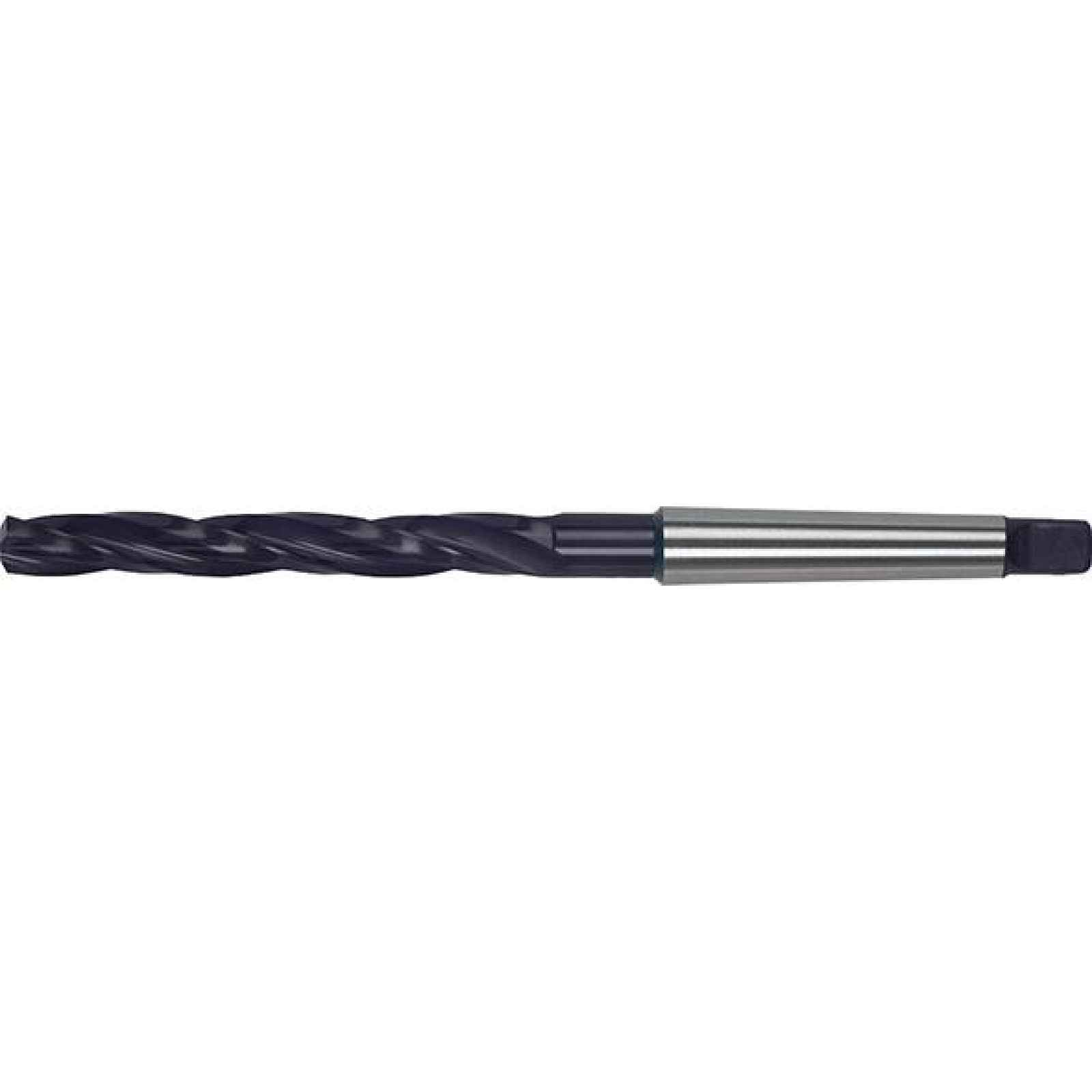

Výstružník DIN343 Hss, stopka s Morseovým kuželem MK2 17,0 mm Gühring
Použití: pro vystružování předvrtaných, předlitých nebo předem vyseknutých otvorů. Stabilní konstrukce a 3 břity umožňují použití pro vystružování otvorů, které neleží v jedné ose. Kromě toho se povrch stěny po vrtání zlepší natolik, že otvor lze podrobit dokončovacímu obrábění výstružníkem. Dodržujte doporučení uvedená ve sloupci "Minimální průměr navrtaného otvoru". Celý popis ↓
Popis Výstružník DIN343 Hss, stopka s Morseovým kuželem MK2 17,0 mm Gühring
Výstružník DIN343 HSS, stopka MK2 17,0mm GÜHRINGVýstružník se stopkou s Morse kuželem
Provedení: HSS, DIN 343, typ N.
Broušený profil, povrch popouštěný v páře, pravotočivý.
Boční úhel čela normální, tloušťka jádra normální, bez sbíhavosti.
Upozornění: Průměr náběhu musí být menší než vystružovaný otvor.
Ostatní rozměry, provedení HSS-E, celokarbidové provedení, s břity z karbidu slinutého nebo dlouhé výstružníky dle DIN 1864 dostupné na dotaz.Technické údaje
Zobrazit celý popis
Ø h7: 17 mmDélka spirály: 125 mmCelková délka: 223 mmMinimální Ø navrtávaného otvoru: 11,9 mmØ stopky d2 = h6: 2 Značka: GÜHRING Oceli < 700 N/mm2: 22 Oceli < 1000 N/mm2: 20 Oceli < 1400 N/mm2: 8 INOX austenit.: 6 INOX duplex: 5 Litina GG/GTS: 25 Litina GGG: 20 Hliník < 8% křemíku: 36 Slitiny mědi: 50 Povlak: popouštěno v páře WGNr.: W109 Logistické údaje
- Hmotnost: 0.283 kgDélka: 225.0 mmŠířka: 28.0 mmVýška: 28.0 mmObjem: 0.176 dm3Číslo art. dodavatele: 8210851700Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A1-9005340170000
- EAN: 4031093158633
