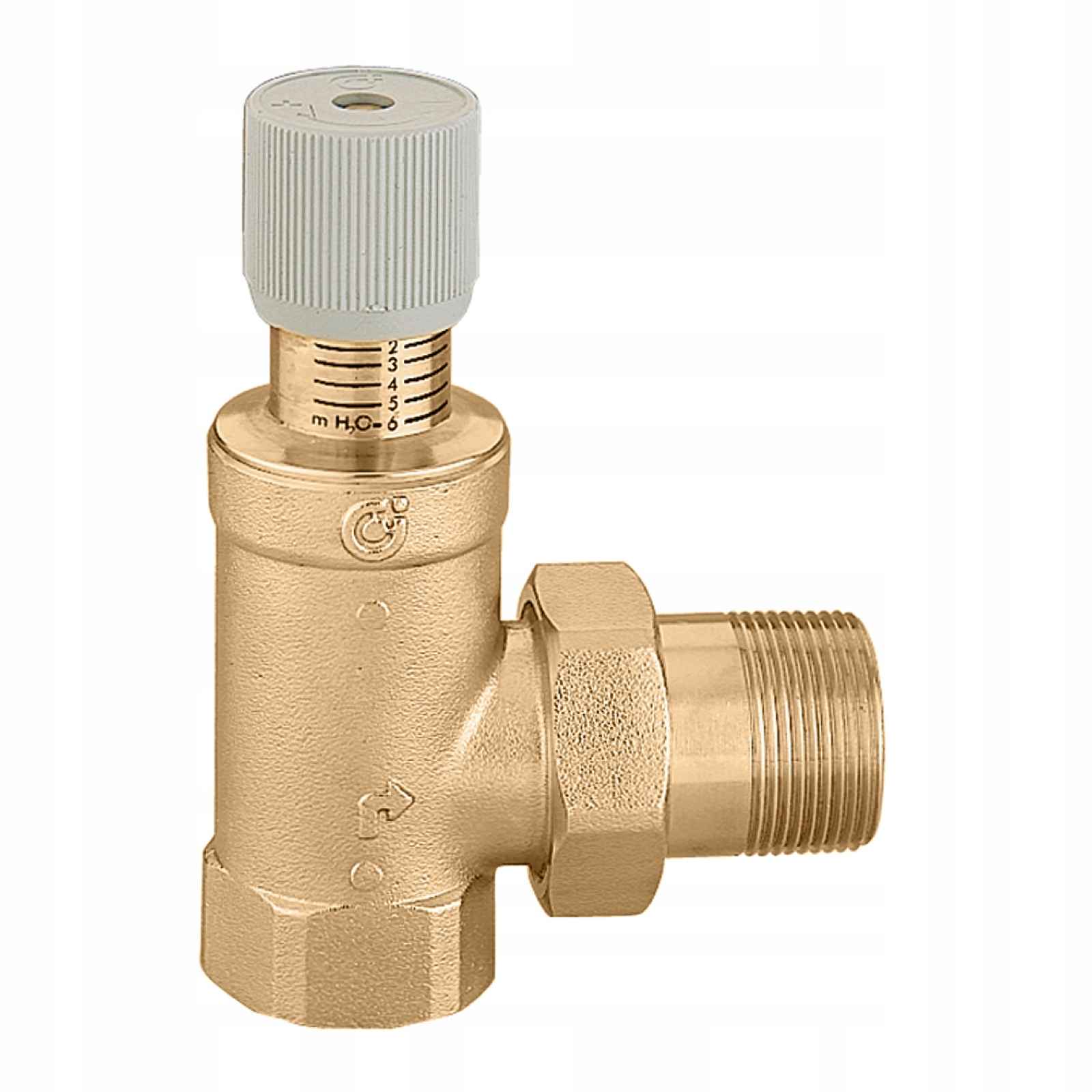

Vypouštěcí a diferenciální ventil 3/4" s měřítkem, nastavitelný úhlový Caleffi
Regulovatelný diferenciální vypouštěcí ventil s úhlovou stupnicí 3/4"Produkt společnosti CALEFFIKatalogové číslo: 519500POPIS PRODUKTU:Regulovatelný diferenciální vypouštěcí ventil s měřítkem Připojení: G 3/4" (ISO 228-1) GW, vstup. Celý popis ↓
Popis Vypouštěcí a diferenciální ventil 3/4" s měřítkem, nastavitelný úhlový Caleffi
Připojení: G 3/4" A (ISO 228-1) GZ, výstup Maximální pracovní tlak: 10 barů Rozsah teploty média: 0 až 110 °C Rozsah nastavení: 10÷60 kPa (1÷6 m vodního sloupce). Maximální koncentrace glykolu: 30 %. Médium: voda, roztoky glykolu.Takový ventil pro vypouštění rozdílu tlaku by měl být namontován na bajonetu mezi napájením a návratem instalace.
Zobrazit celý popis
Průtok média přes ventil musí být v souladu s šipkou viditelnou na tělese.POUŽITÍ:Vypouštěcí a diferenční ventily (odvodňovací tlakové rozdíly) se používají v uzavřených topných systémech k udržení konstantního tlaku v zařízení. Přebytek topného média při stoupajícím tlaku např. při zavřených radiátorových ventilech proudí do zpětného potrubí. Ventil tak zajišťuje cirkulační průtok úměrný počtu uzavřených ventilů a zároveň omezuje maximální diferenční tlak v oběhu.Vypouštěcí ventily rovněž přispívají ke snížení šumu v instalaci a k udržování stálého minimálního průtoku čerpadlem a zdrojem tepla.TECHNICKÉ ÚDAJE:Maximální pracovní tlak: 10 barRozsah teploty média: 0 až 110 °CRozsah nastavení: 10÷60 kPaMaximální koncentrace glykolu: 30 %Médium: voda, roztoky glykoluPOPIS SCHÉMATU:JaroRegulační kolečkoClona (houbička)Vývod ventiluBlokování nastavení
