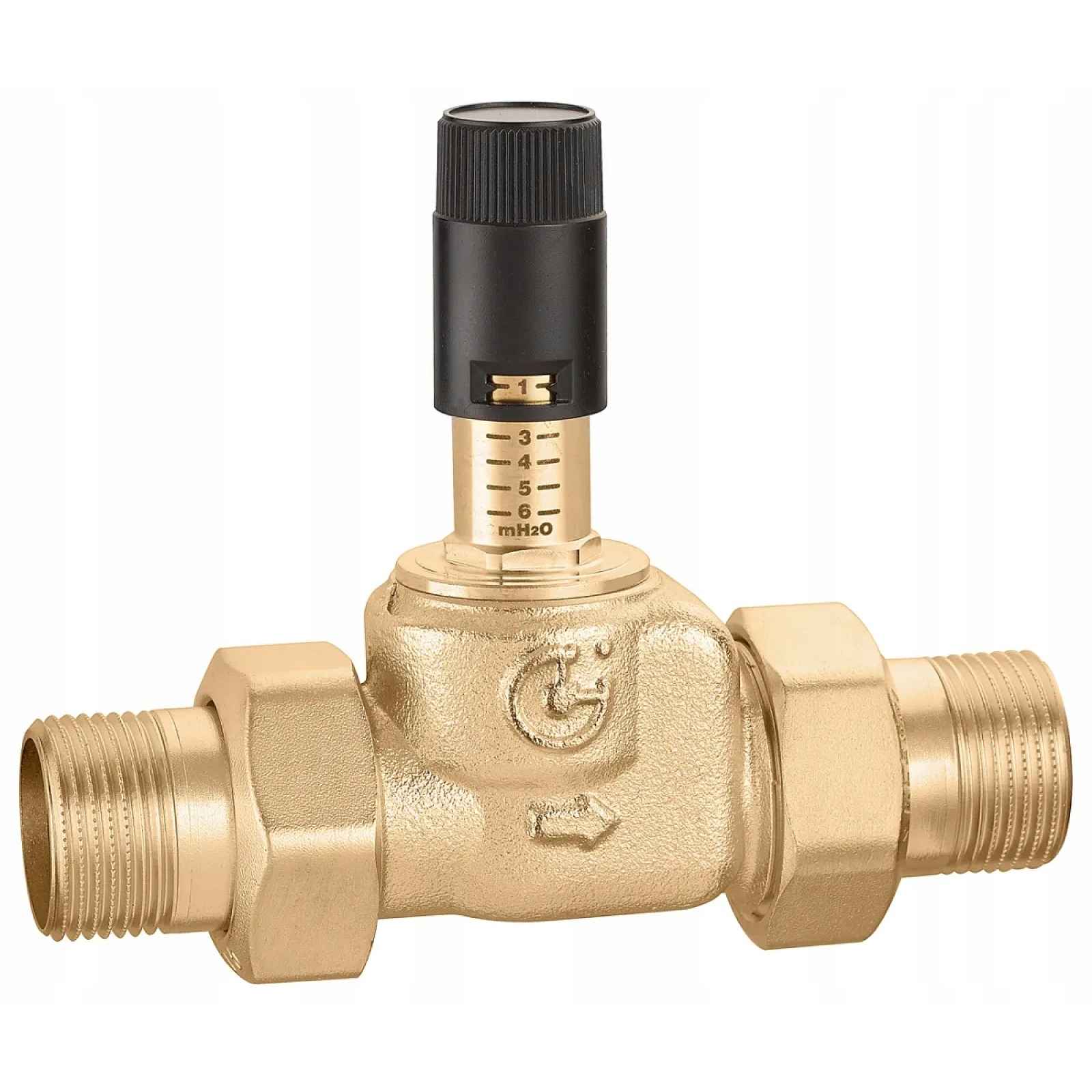

Vypouštěcí a diferenciální ventil 3/4" s měřítkem, nastavitelný rovný (horizontální) Caleffi

Regulovatelný diferenciální vypouštěcí ventil se stupnicí, rovný (horizontální) 3/4"Produkt společnosti CALEFFIKatalogové číslo: 519015POPIS PRODUKTU:Regulovatelný diferenciální vypouštěcí ventil s měřítkem, jednoduchá verze. Připojení: G 3/4" A (ISO 228-1) GZ. Maximální pracovní tlak: 10 barů Rozsah teploty média: 0 až 100 °C Rozsah nastavení: 10÷60 kPa (1÷6 m vodního sloupce). Maximální koncentrace glykolu: 30 %. Médium: voda, roztoky glykolu.Takový ventil pro vypouštění rozdílu tlaku by měl být namontován na bajonetu mezi napájením a návratem instalace. Průtok média přes ventil musí být v souladu s šipkou viditelnou na tělese.POUŽITÍ:Vypouštěcí a diferenční ventily (odvodňovací tlakové rozdíly) se používají v uzavřených topných systémech k udržení konstantního tlaku v zařízení. Přebytek topného média při stoupajícím tlaku např. při zavřených radiátorových ventilech proudí do zpětného potrubí. Ventil tak zajišťuje cirkulační průtok úměrný počtu uzavřených ventilů a zároveň omezuje maximální diferenční tlak v oběhu.Vypouštěcí ventily rovněž přispívají ke snížení šumu v instalaci a k udržování stálého minimálního průtoku čerpadlem a zdrojem tepla.TECHNICKÉ ÚDAJE:Maximální pracovní tlak: 10 barRozsah teploty média: 0 až 100 °CRozsah nastavení: 10÷60 kPaMaximální koncentrace glykolu: 30 %Médium: voda, roztoky glykoluPOPIS SCHÉMATU:JaroRegulační kolečkoClona (houbička)Výstup ventilu
