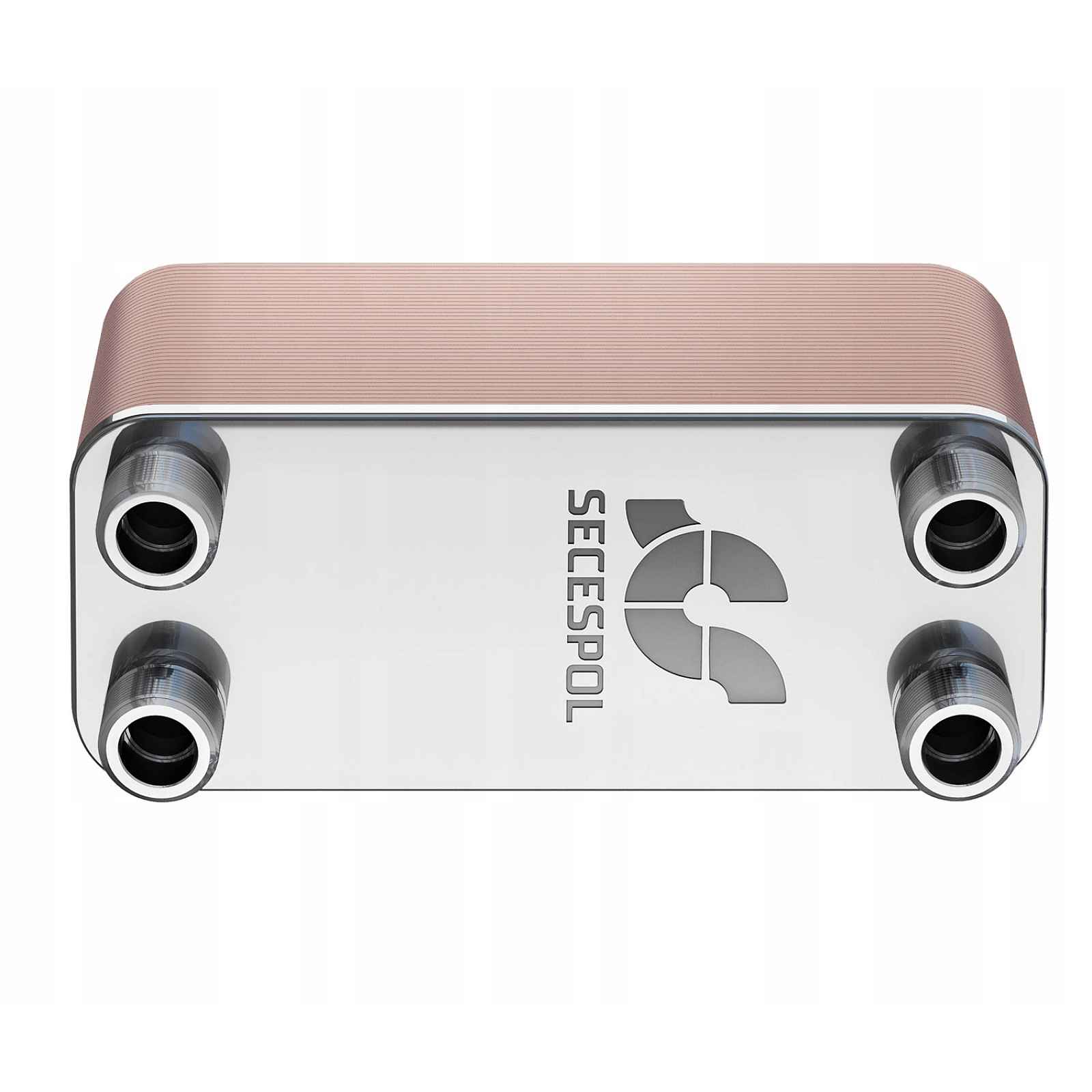

Výměník tepla Secespol LB31-40 1"

DESKOVÝ VÝMĚNÍK POLSKÉ FIRMY SECESPOL MODEL: LB31-40 (40 desek) VÝKON: AŽ 15 KWCharakteristika: Deskové pájené výměníky tepla jsou průtoková a protiproudová zařízení. Povrch výměny tepla tvoří vroubkované desky z nerezové oceli spojené do balíčku pomocí měděné nebo niklové pájky. Průtok tekutin vyměňujících teplo je zaměřen na každý druhý kanál přes topné desky. Výměníky jsou kompletně vyrobeny z z nerezové oceli jako nerozebíratelná konstrukce. Těsnost konstrukce a trvalé spojení desek zajišťuje proces pájení ve vakuové peci. Speciální profilování topných desek zajišťuje průtok s vysokou turbulencí. To umožňuje velmi efektivní výměnu tepla a zabraňuje hromadění nečistot uvnitř výměníku.Výhody: Vysoký koeficient výměny tepla Malé rozměry při vysokých tepelných výkonech Vysoká odolnost vůči změnám tlaku a teploty Změna počtu desek a uspořádání kanálů umožňuje přizpůsobit zařízení individuálním potřebám příjemce Materiály: Desky a přípojky: nerezová ocel; Pájení: měď a nikl. Použití: Ústřední topení Ohřev teplé užitkové vody Solární a geotermální topné systémy Výměna tepla v průmyslových procesech Kondenzátory a výparníky v tepelných čerpadlech Průmyslové chladicí systémy (chladiče oleje) Chlazení Katalogový list:Parametry práce: Max. tlak: 30,0 bar Max. teplota: 230 °C Min. teplota: -10 °C Pracovní faktor: voda, glykol, vodní pára Standardní umístění přípojek (v protiproudu): K1 – přívod topného média K2 – výstup vyhřívaného média K3 – přívod vyhřívaného média K4 – výstup topného média Konstrukční parametry: Pov. výměna tepla – typ: vroubkovaná deska Pov. výměna tepla – velikost: 0,3 m2 Objem str. horké: 0,2 l Objem str. studená: 0,2 l Hmotnost: 2,8 kg Rozměry: A: 68 mm B: 232 mm C: 286 mm D: 117 mm E: 28 mm F: 33 mm Typ přípojek: K1, K2, K3, K4: Vnější závit G 1 palecSvětové standardy: Produkty společnosti SECESPOL jsou vyráběny v souladu se systémem zabezpečování kvality ISO 9001:2000 a splňují požadavky standardů PED 97/23/EC. Schéma instalace s použitím výměníku Oběhové čerpadlo Deskový výměník Automatický odvzdušňovací ventil Zpětný ventil Filtr Uzavírací ventil Pro připojení otevřeného systému, ve kterém pracuje krb s vodním pláštěm, lze s instalací pracující v uzavřeném systému využít hotové výměníkové a čerpací soupravy. V sadě rozlišujeme dvě strany: primární (krbovou neboli otevřenou) a sekundární (instalaci C.O uzavřeného systému). Nedílnou součástí tohoto systému je deskový výměník tepla. Průtok faktoru na obou stranách musí probíhat v protiproudovém systému, zatímco parametry průtoku musí být zvoleny tak, aby teplotní rozdíl osciloval v rozmezí přibližně 5 st Celsia.Schéma instalace krbu s vodním pláštěm v otevřeném systému: Krb Odvod spalin Elektricky ovládaný přívod vzduchu Otevřená expanzní nádoba Automatické doplňování vody Oběhové čerpadlo Oběhové čerpadlo Deskový výměník tepla Řídicí jednotka Kamna ústředního topení Napájení z vodovodu - Napájení topného systému Návrat z topného systému Rozdělovač topného systému Odběry tepla z topného systému Zpětný ventil - Trubka bezpečnostní Trubka přítoková Trubka přepadová
