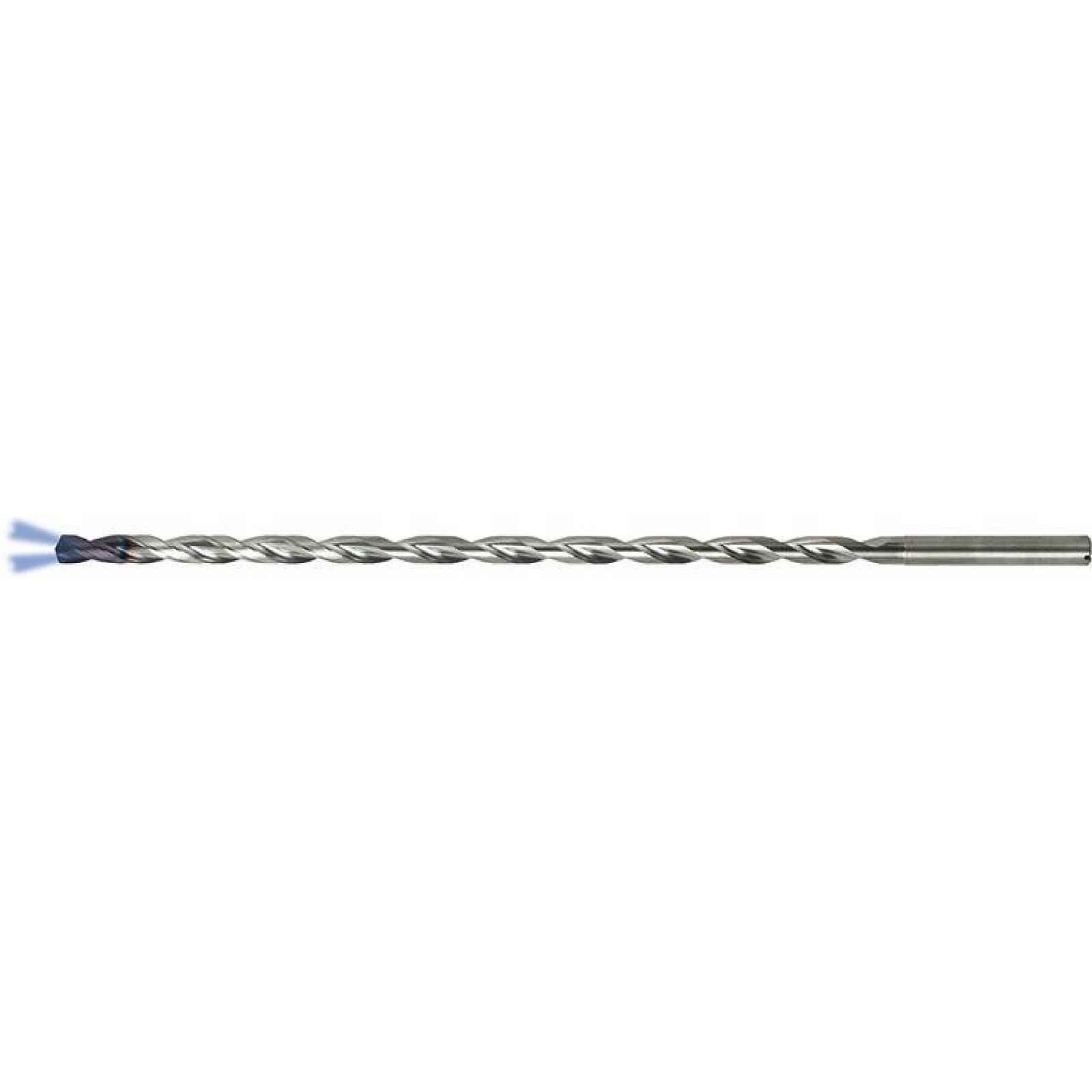

Vrták do otvorů WN9065120060000 TiALN, uchopovací

VRTÁK DO HLAVY. OTVORY VNĚ CELOKARBIDOVÉ, TIALNÍ, ÚCHOP HA, VNITŘNÍ CHLAZENÍ, 6,0 MM GÜHRINGVrták do hlubokých otvorů 25 x DPrůběh operace RT 100 T:• Frézování povrchu v pravém úhlu k ose vrtáku během vytváření otvoru.• Provedení válcového pilotního otvoru (tolerance F9) s minimální hloubkou 1 x D.• Vstup do pilotního otvoru rychlostí cca 300 otáček /min při f = 500 mm/min.• Nastavení tlaku chladicí kapaliny a rychlosti otáček.• Nepřerušované vrtání do plné hloubky bez cyklu odvádění třísek.• V případě průchozích otvorů s šikmým výstupem sníží rychlost posuvu Vf na 40 % na přibližně 1 mm před výstupem z materiálu• Konvenční mazání chladicí kapalinou při tlaku nejméně 40 barůUpozornění: vrtáky lze opakovaně brousit.Všechny vrtáky do hlubokých otvorů musí být při zavádění do materiálu vedeny.Vrtáky nemohou volně pracovat v pracovním prostoru stroje při plné rychlosti otáčení.Provedení: pravotočivé. Speciální tvar drážky s dvojitou fází a speciálním broušením. Spirálové drážky pro přívod chladicí kapaliny Boční úhel náběhu 30°, tloušťka jádra větší než normální, bez konvergence. Vrták s velmi dobrými samostředícími vlastnostmi.Použití: pro otvory s velmi úzkými tolerancemi průměru a velmi vysokou kvalitou povrchu. Určeno pro vrtání velmi hlubokých otvorů max. 25 x D, s vysokou řeznou rychlostí. Používají se zejména pro krátkodobé materiály, jako je ocel, šedá litina, vylepšená šedá litina, tvárná a perlitická litina a slitiny hliníku s vysokým obsahem křemíku.POPIS PRODUKTUČíslo výrobku: 8212350600Číslo výrobku dodavatele: 12350600Č.: 4031093746250Werksnummer: 9065120060000Skupina: 25 x D DIN 6535-HA, s vnitřním chlazenímØ m7/h7: 6 mmDélka spirály l2: 170 mmDélka úchopu l3: 36 mmCelková délka l1: 210 mmØ úchop d2 = h6: 6 mmKonstantní rozměry < 1400 N/mm²: 0,16 mm/ot.Značka: GÜHRINGKonstantní hodnota < 700 N/mm²: 110Konstantní hodnota < 1000 N/mm²: 100Konstantní hodnota < 1400 N/mm²: 80INOX ferit. /martenz.: 100INOX austenit.: 80INOX duplex: 64Litina GG/GTS: 90Železná litina GGG: 72Tvrzená ocel < 55 HRC: 50Povrchová úprava: TiAlN
