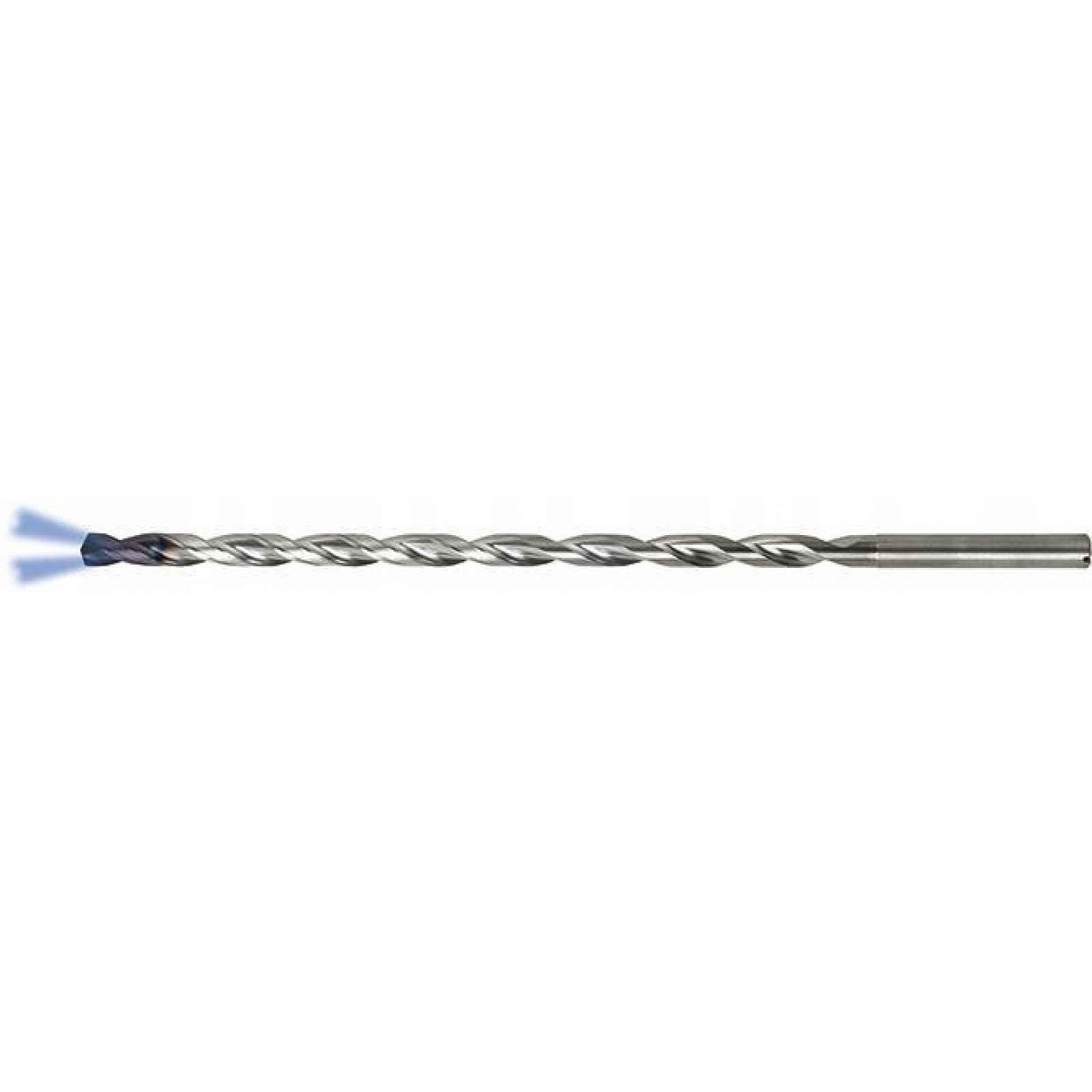

Vrták do otvorů WN9065110090000 TiALN, uchopovací

VRTÁK DO HLAVY. OTVORY VNĚ CELOKARBIDOVÉ, TIALNÍ, ÚCHOP HA, VNITŘNÍ CHLAZENÍ, 9,0 MM GÜHRINGVrták do hlubokých otvorů 20 x DPrůběh operace RT 100 T:• Frézování povrchu v pravém úhlu k ose vrtáku během vytváření otvoru.• Provedení válcového pilotního otvoru (tolerance F9) s minimální hloubkou 1 x D.• Vstup do pilotního otvoru rychlostí cca 300 otáček /min při f = 500 mm/min.• Nastavení tlaku chladicí kapaliny a rychlosti otáček.• Nepřerušované vrtání do plné hloubky bez cyklu odvádění třísek.• V případě průchozích otvorů s šikmým výstupem sníží rychlost posuvu Vf na 40 % na přibližně 1 mm před výstupem z materiálu• Konvenční mazání chladicí kapalinou při tlaku nejméně 40 barůUpozornění: vrtáky lze opakovaně brousit.Všechny vrtáky do hlubokých otvorů musí být při zavádění do materiálu vedeny.Vrtáky nemohou volně pracovat v pracovním prostoru stroje při plné rychlosti otáčení.Provedení: pravotočivé. Speciální tvar drážky s dvojitou fází a speciálním broušením. Spirálové drážky pro přívod chladicí kapaliny Boční úhel náběhu 30°, tloušťka jádra větší než normální, bez konvergence. Vrták s velmi dobrými samostředícími vlastnostmi.Použití: pro otvory s velmi úzkými tolerancemi průměru a velmi vysokou kvalitou povrchu. Určeno pro vrtání velmi hlubokých otvorů max. 20 x D, s vysokou řeznou rychlostí. Používají se zejména pro krátkodobé materiály, jako je ocel, šedá litina, vylepšená šedá litina, tvárná a perlitická litina a slitiny hliníku s vysokým obsahem křemíku.POPIS PRODUKTUČíslo výrobku: 8212340900Číslo výrobku dodavatele: 12340900Č.: 4031093779630Werksnummer: 9065110090000Skupina: 20 x D DIN 6535-HA, s vnitřním chlazenímØ m7/h7: 9 mmDélka spirály l2: 205 mmDélka úchopu l3: 40 mmCelková délka l1: 249 mmØ úchop d2 = h6: 10 mmKonstantní hodnota < 1400 N/mm²: 0,25 mm/ot.Značka: GÜHRINGKonstantní hodnota < 700 N/mm²: 110Konstantní hodnota < 1000 N/mm²: 88Konstantní hodnota < 1400 N/mm²: 70INOX ferit. /martenz.: 100INOX austenitický: 70Litina GG/GTS: 100GGG litina: 80Slitina mědi: 120Tvrzená ocel < 55 HRC: 50Povrchová úprava: TiAlN
