Vrtací přípravek FKP656-set

Značka: IGM
5 754 Kč
Skladem Do obchodu

Vrtací vřeteno nahrazuje již značně zastaralý a namáhavý systém kalených ocelových pouzder a levných ocelových vrtáků, které vydrží ostré v laminu opravdu jen pár děr. Celý popis ↓

Parametry

Značka: IGM

Popis Vrtací přípravek FKP656-set

univerzální vrtací přípravek je určen pro přesné a produktivní ruční kolíkování nábytkových dílců pro dosažení vysoké přesnosti a produktivity práce

jednotlivé pozice děr jsou konstruovány s roztečí 32 mm, což odpovídá standardní euro normě pro strojní kolíkování dílců

přípravek je určen pro použití našich kolíkovacích vrtáků z HM tvrdokovovou špičkou, které jsou upnuté ve vrtacím pouzdru stejným systémem jako v kolíkovačce

široké možnosti použití, například pro kolíkování na hraně dílce, spojování na konfirmáty, možnost upnutí různých průměrů vrtáků s roztečí otvorů v evropské normě

Zobrazit celý popis

Hlavní výhody

  • Přesnost a jednoduchost při vrtání kolíků
  • vrtací přípravek automaticky vytváří přesný rohový spoj s fazetkou 0,5 mm
  • koncové dorazy přípravku zajišťují zarovnání spojovaných dílců z přední nebo zadní strany
  • kolíky i konfirmáty je možné vyrábět pouhou výměnou vrtáků ve vrtacím pouzdře

Vrtání konfirmátů

díky volitelnému průměru vrtáku je možné vrtat otvory pro konfirmáty nebo kombinovaný spoj kolíků a konfirmátů

pro výrobu spoje na konfirmáty bude třeba dokoupit vrtací vřeteno FKP102 (volitelné příslušenství), které má prodloužený chod a dokáže poté upnout kolíkovací vrtáky o délce 70 mm

konfirmáty se vrtají stejným způsobem jako kolíky, a to na dvě operace: za prvé vrtání otvorů do plochy, které jsou průchozí a o průměru 7 mm, dále podle délky používaného konfirmátu (rozmezí je 40 mm – 60 mm) se pak vrtají otvory do hrany o průměru 5 mm

díky rozdělení vrtání na dvě operace je možné jednoduše vyrábět kombinovaný spoj s kolíky a konfirmáty

v tomto případě doporučujeme používat více vrtacích vřeten s jednotlivými kolíkovacími vrtáky, výroba spoje je pak rychlá a přesná, s profesionálním efektem

Další výhody

  • do přípravku lze upnout materiál šířky od 18 mm až do 45 mm, což oceníte zvláště při práci s masivem
  • středy otvorů jsou ve vzdálenosti 9 mm od vnitřní hrany přípravku
  • jedinečné vrtací vřeteno umožňuje použití různých průměrů kolíkovacích HM vrtáků od průměru 3 mm do 12 mm

díky snadné změně průměru vrtáku můžete vrtat otvory nejen pro kolíky, ale pro konfirmáty, úchytky, NK panty, pro podpěry polic, pro vruty a euro šrouby

Technické parametry

  • max. šířka dílce na jedno upnutí 656 mm
  • neomezená max. šířka dílce
  • tloušťka desky od 18 mm do 45 mm
  • pro kolíky D 8 mm
  • pro konfirmáty (40 - 60) D 5; 7 mm
  • rozteč děr 32 mm
  • počet děr 2 x 20
  • fazetka (přesah dílců) 0,5 mm

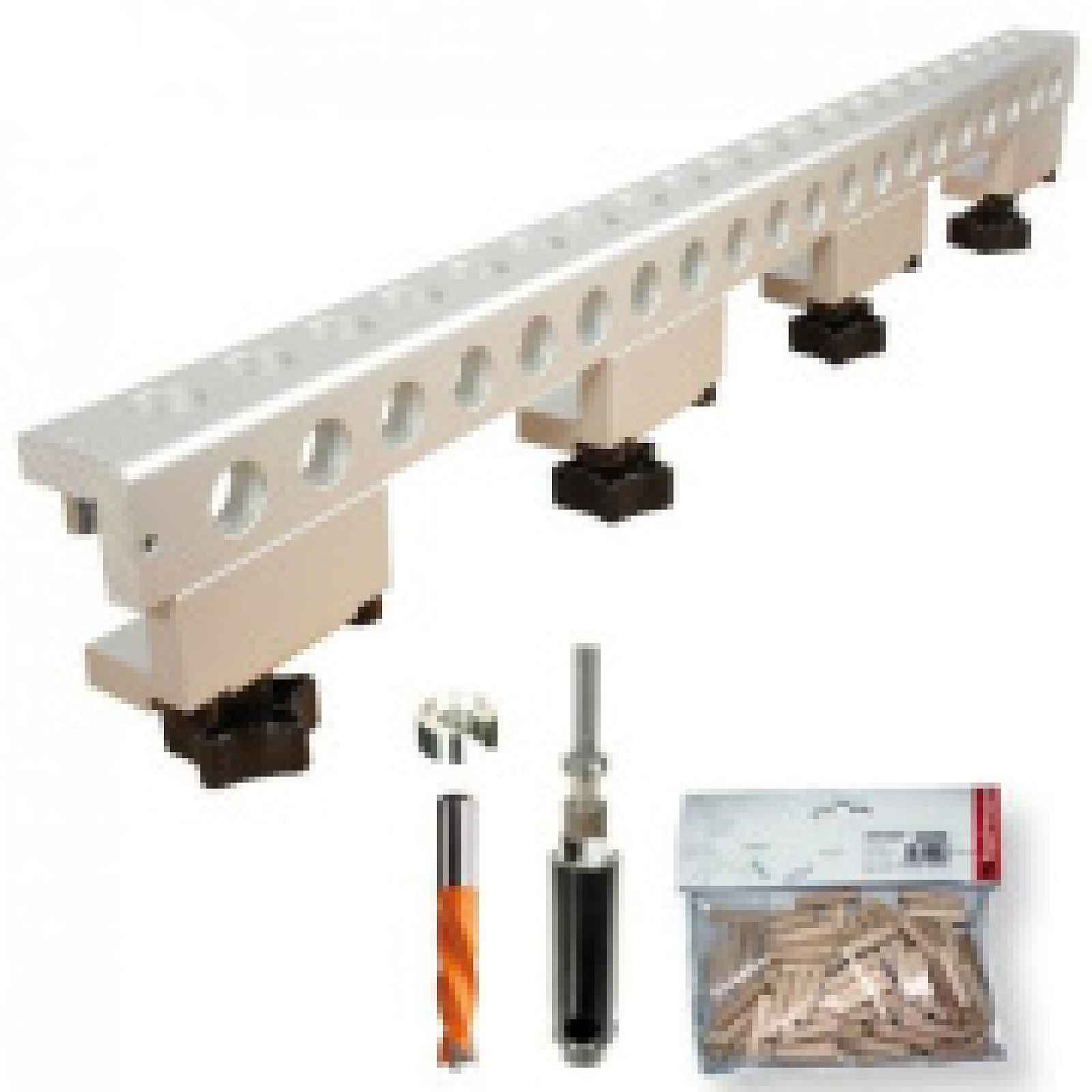

Součást balení

  • vrtací přípravek 656 mm se 4 upínacími patkami
  • vrtací vřeteno FKP101 pro kolíkové spoje
  • kroužek pro rychlou změnu hloubky o 15 mm (pro kolíky 35 mm)
  • kolíkovací vrták HM D 8x30 mm S8
  • centrovaní kolík 8 mm, inbus pro vrtací pouzdro
  • 100 ks kolíků 8x35 mm
