Ventil reg Integra pravý Cu černý bl AiO
Regulační ventil Integra pravý Cu černý lesklý All in OneParametryTyp ventilu: regulačníTyp instalace: Měděná instalace CU 15mmOrientace: pravýVarianta ventilu: RohovýSada - typ: All in One - všechny prvky v sadě: ventil + připojení + rozety + objímkyBarva: Černá leskláTvar rozety: Jednoduchá… Celý popis ↓
Parametry
| Značka: | |
| Barva: | Černá |
Popis Ventil reg Integra pravý Cu černý bl AiO
kulatá 2 ksŘADA: Integra RVýrobce: VARIO TERMSada Integra, pravý regulační ventil.

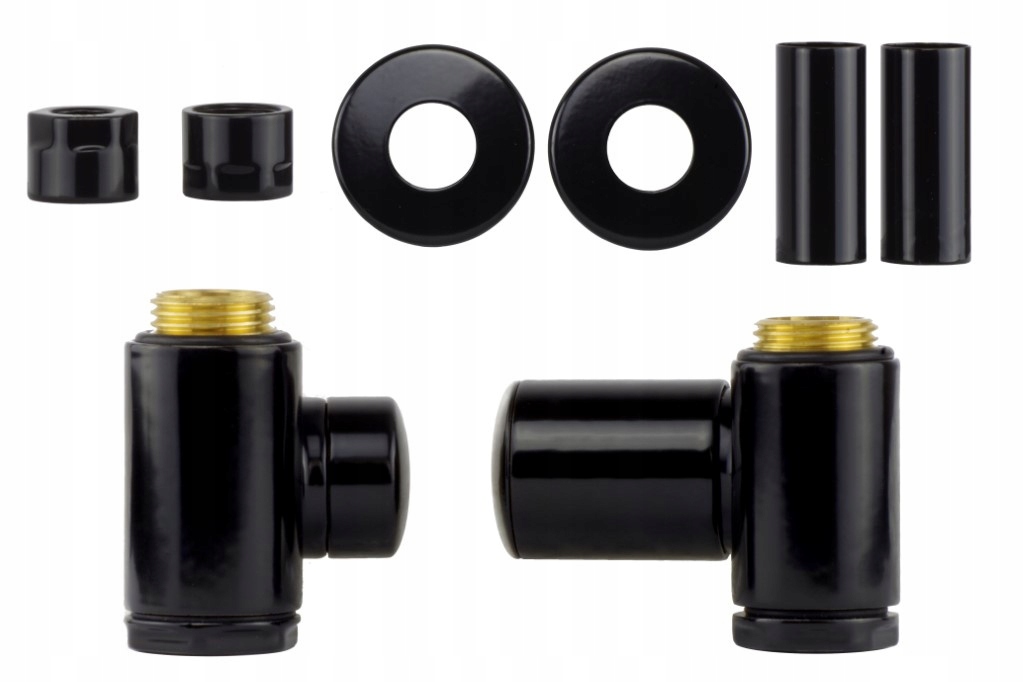

Sada obsahuje
- 1 pravý regulační ventil,
- 1 levý uzavírací ventil,
- 2 maskovací rozety, jednoduché kovové,
- 2 maskovací objímky, kovové a
- 2 připojení Cu - pro měděnou instalaci 15mm
CO STOJÍ ZA VĚDĚT
Regulační ventil INTEGRA je určen pro montáž na radiátor ústředního topení v dvoutrubkovém systému.
Tělo ventilu je integrováno s trojcestným ventilem, což **umožňuje připojení elektrické topné tyče přímo přes ventil k radiátoru** - doporučená montáž topné tyče na uzavírací ventil.
Zobrazit celý popis
Uzavírací ventil se montuje na radiátor ústředního topení na straně zpětného potrubí.
Technické údaje
- Provozní teplota do 120°C
- Jmenovitý tlak 1MPa
- Topné médium voda
- Max. tlakový rozdíl 0.06MPa
- Zkušební tlak 1.5 MPa
- Přednastavení na uzavíracím ventilu
- Připojení k radiátoru G 1⁄2
Montáž elektrické topné tyče na uzavírací ventil
Níže naleznete nákresy s rozměry: regulačního a uzavíracího ventilu Integra a rozměry maskovacích objímek a jednoduché rozety.
DODATEČNÉ INFORMACE PRO VÁS - MOŽNOSTI!
BAREVNÉ PROVEDENÍ
Produkty Vario Term jsou dostupné v 20 základních barvách, jejichž vzorky - odrážející skutečnou barvu - naleznete níže
MOŽNOSTI PŘIPOJENÍ:Regulační ventily Integra můžete připojit k radiátoru, pokud máte vstupy:- spodnía) pokud je napájení z levé strany - vyberte levý regulační ventil Integra s jednoduchými rozetamib) pokud je napájení z pravé strany - vyberte pravý regulační ventil Integra s jednoduchými rozetami- spodní středovéa) pokud je napájení z levé strany - vyberte pravý regulační ventil Integra se spojenými oválnými nebo obdélníkovými rozetami (jednoduché rozety se vedle sebe do připojení 50mm nevejdou)b) pokud je napájení z pravé strany - vyberte levý regulační ventil Integra se spojenými oválnými nebo obdélníkovými rozetami (jednoduché rozety se vedle sebe do připojení 50mm nevejdou)- při spodním připojení - máte také možnost připojení topné tyče - níže uvádíme příklad takového připojení - doporučuje se montáž topné tyče na uzavírací ventilMOŽNÉ INSTALACE:Ventil Integra můžete připojit k instalaci PEX 16mm - k tomu stačí zvolit správná připojeníVentil Integra můžete připojit k instalaci CU 15mm - k tomu stačí zvolit správná připojeníVentil Integra můžete připojit k instalaci 1/2 (GZ1/2) - k tomu stačí zvolit správná připojeníVentil Integra můžete připojit k instalaci 1/2 (GW1/2) - k tomu stačí zvolit správná připojení
