Ventil reg Integra levý Pex bílý AiO

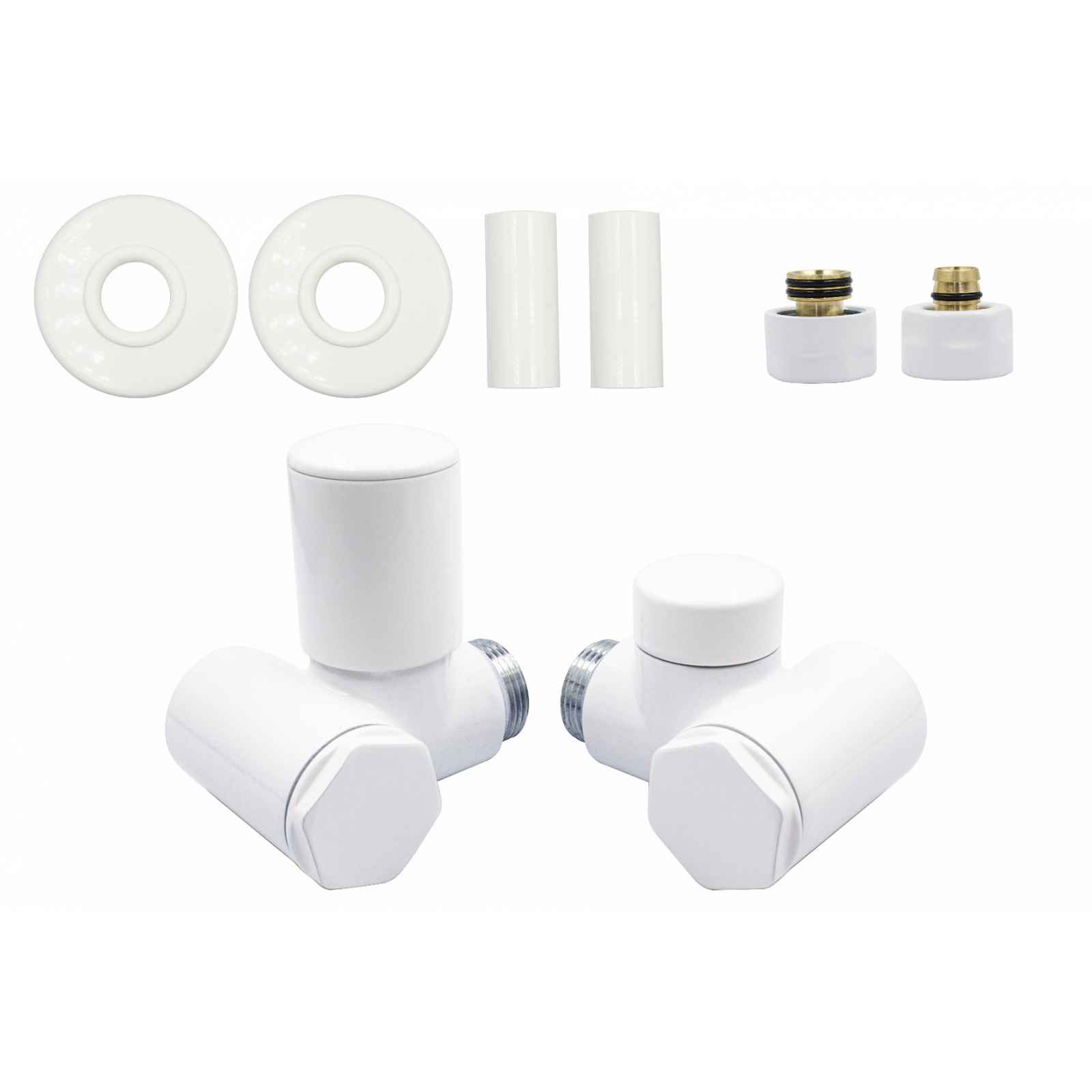

Regulační ventil Integra levý Pex bílý All in OneParametryTyp ventilu: regulačníTyp instalace: Instalace alu-pex 16mmOrientace: levýVarianta ventilu: RohovýSada - typ: All in One - všechny prvky v sadě: ventil + šroubení + rozety + objímkyBarva: BíláTvar rozety: Jednoduchá kulatá 2 ksVýrobce: VARIO TERMLINIE: Integra RIntegra regulační sada levá Sada obsahuje: 1 levý regulační ventil, 1 pravý uzavírací ventil, 2 maskovací rozety, jednoduché kovové, 2 maskovací pouzdra, kovová a 2 spojky Pex – pro instalaci 16 mm alu-pex STOJÍ ZA TO VĚDĚT: Regulační ventil INTEGRA je určen pro montáž na radiátor ústředního topení v dvoutrubkovém systému. Tělo ventilu je integrováno do trojúhelníku a umožňuje připojení elektrického ohřívače přímo přes ventil k radiátoru – doporučená montáž ohřívače na uzavírací ventil. Uzavírací ventil je namontován na radiátoru ústředního topení na straně zpětného potrubí. Technické údaje: Provozní teplota až 120 °C Nominální tlak 1 MPa Topný faktor – voda Max. rozdíl tlaku 0.06 MPa Zkušební tlak 1.5 MPa Přednastavení na uzavíracím ventilu Radiátorová přípojka G½ Montáž elektrického ohřívače na uzavírací ventil Níže uvádíme výkresy s rozměry: regulačního a uzavíracího ventilu Integra a rozměry maskovacích pouzder a jednoduché rozety.DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI! BAREVNOST Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete nížeMOŽNOSTI PŘIPOJENÍ:Regulační ventily Integra můžete připojit k radiátoru, pokud máte vstupy:- spodnía) když je napájení z levé strany – vyberte si regulační ventil Integra levý s jednotlivými rozetamib) když je napájení z pravé strany – vyberte si regulační ventil Integra pravý s jednotlivými rozetami- spodní střední částa) když je napájení z levé strany – vyberte si regulační ventil Integra pravý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se nevejdou vedle sebe do přípojky 50 mm)b) když je napájení z pravé strany – vyberte si levý regulační ventil Integra s rozetami sdruženými oválnou nebo obdélníkovou (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)- v spodním připojení – máte také možnost připojení ohřívače – doporučuje se montáž ohřívače na uzavírací ventilMOŽNÉ INSTALACE:Ventil Integra můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci CU o průměru 15 mm – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci 1/2 (GZ1/2) – k tomu musíte vybrat pouze správné konektoryVentil Integra můžete připojit k instalaci 1/2 (GW1/2) – k tomu musíte vybrat pouze správné konektory
