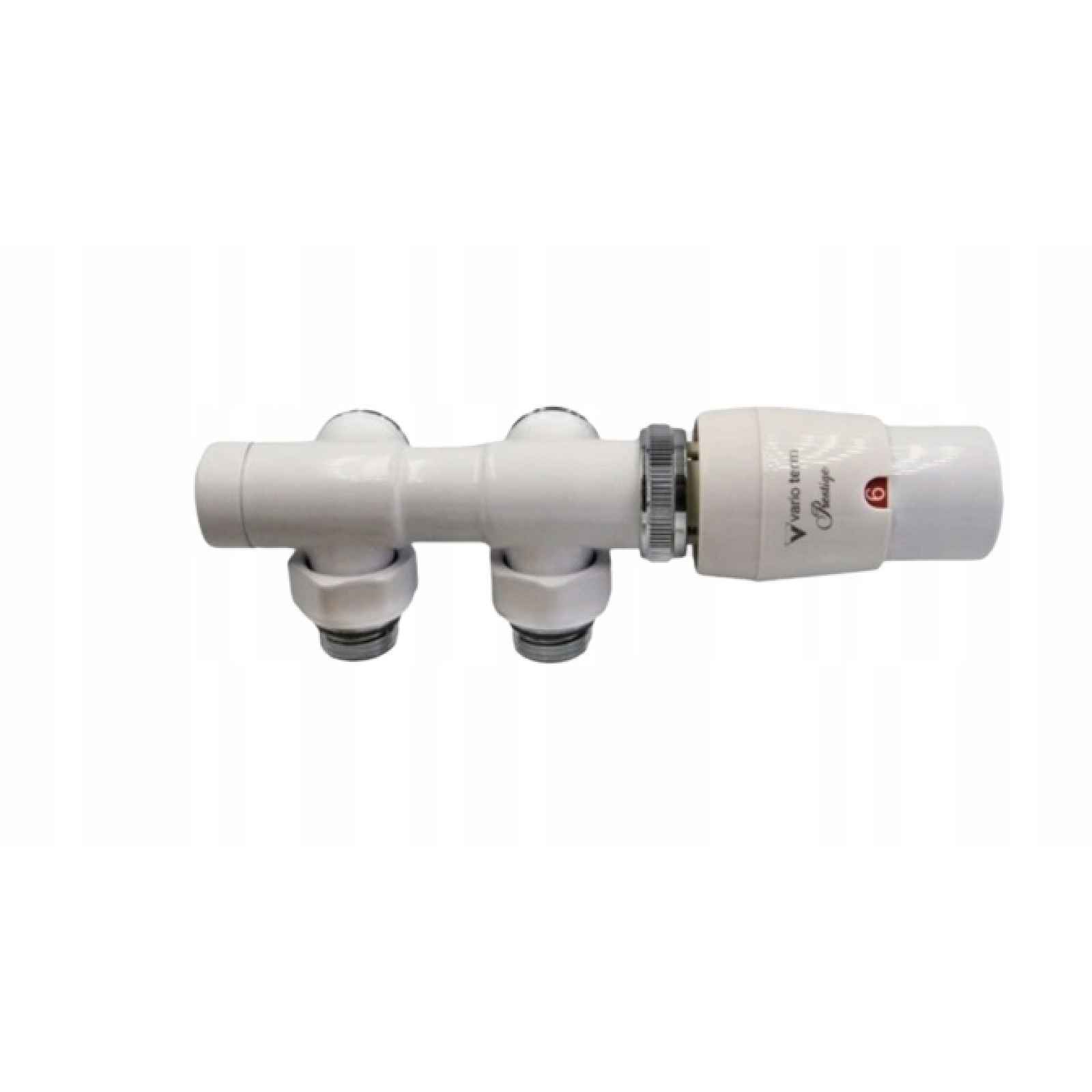

Vario Term Radiátorový Set Twins Levý, Bílý (z
Přípojka TWINS byla speciálně navržena pro dekorativní a koupelnové radiátory s spodním připojením a přípojkami s roztečí 50 mm. Přípojka TWINS reguluje průtok vody vytékající z radiátoru a má také funkci odpojení vody. Konstrukce přípojky TWINS umožňuje její montáž pod radiátor s hlavou rovnoběžnou se stěnou uvnitř obrysu radiátoru, což ji chrání před náhodným poškozením. Celý popis ↓
Parametry
| Značka: | |
| Barva: | Bílá |
Popis Vario Term Radiátorový Set Twins Levý, Bílý (z
Připojení TWINS
POUŽITÍ
TECHNICKÉ ÚDAJE
| Pracovní teplota | 120 °C |
| Nominální tlak | 1 MPa |
| Topný faktor | voda |
| Zkušební tlak | 1.5 MPa |
| Přednastavení | na vložce uzavíracího ventilu |
| Přípojka radiátoru | G 3 |
Upozornění
Termostatickou hlavici montujte ze strany návratu (pokud je napájení na pravé straně při pohledu na radiátor, měla by být termostatická kartuše umístěna na levé straně),
Přípojky TWINS jsou z výroby nastaveny do otevřené polohy.
Zobrazit celý popis
Přednastavení v přípojce TWINS se provádí pomocí vložky uzavíracího ventilu. Pro změnu předvolby je nutné nejprve utáhnout vložku uzavíracího ventilu a poté od uzavřené polohy vložky ventilu odšroubovat doleva o odpovídající počet otáček, dokud nedosáhne požadované velikosti Kv uvedené na výše uvedeném diagramu průtoku.
Správná montáž přípojky TWINS pro instalaci
- Právní verze:
- Levá verze:
Konstrukce přípojky TWINS
KorpusSedloVložka termostatického ventiluMatice G 3/4Vložka uzavíracího ventiluPoklice
