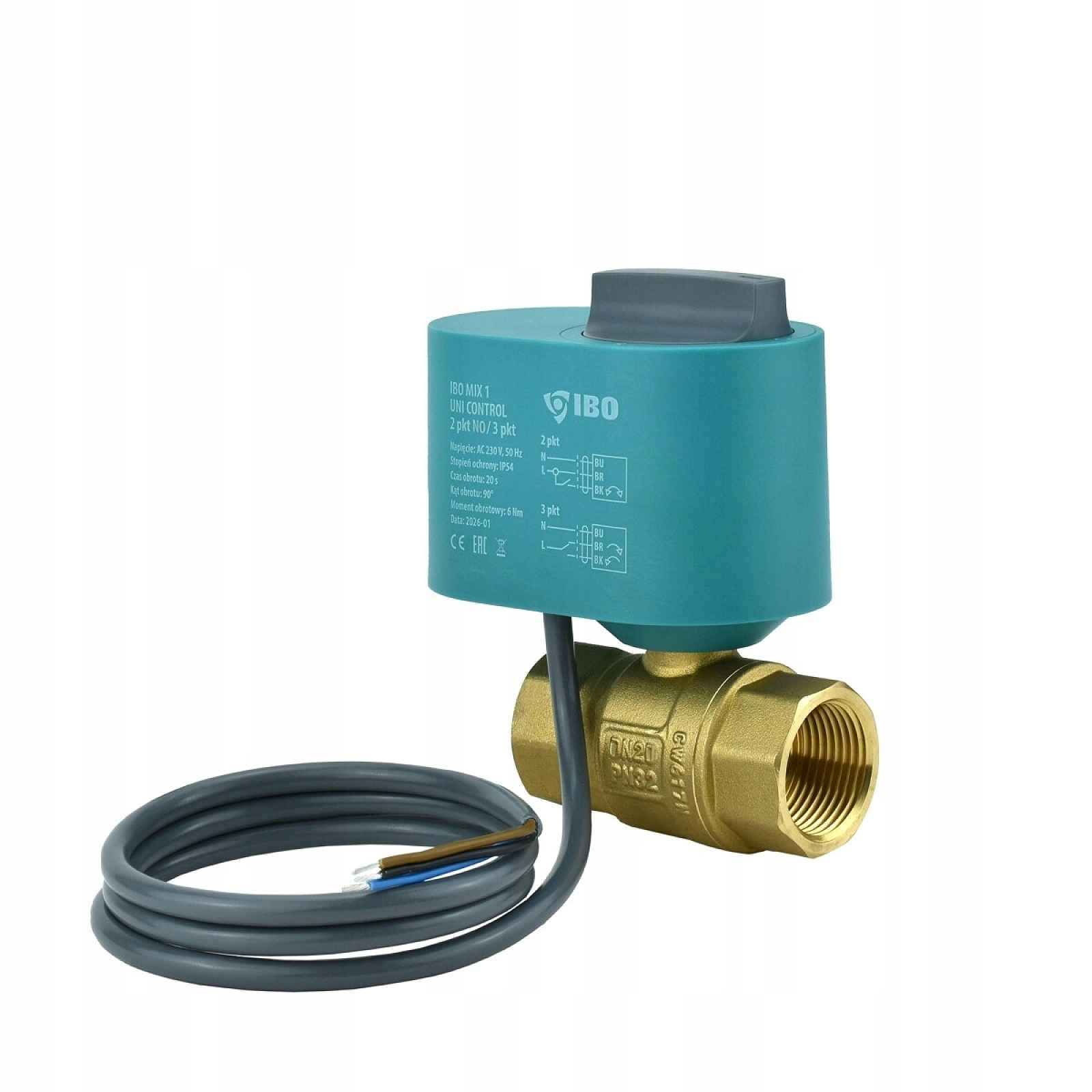

Uzavírací ventil s pohonem 2/3bodový No Ibo MIX 1 Uni Control DN20
Uzavírací ventil s 2/3bodovým pohonem NO IBO MIX 1 UNI CONTROL - DN20 IBO DAMBAT Uzavírací ventil s 2/3bodovým pohonem NO IBO MIX 1 UNI CONTROL - DN20 Číslo šarže: 5903887261579 Inteligentní a všestranné řízení velkých průtoků v normálně otevřeném provedení Zónový ventil IBO MIX 1 UNI CONTROL o průměru DN20 (3/4") v konfiguraci NO (normálně otevřeno) je technologicky pokročilý regulační ventil, navržený pro maximální všestrannost a spolehlivost. Charakteristickým znakem řady UNI CONTROL je moderní pohon (STER Z 1 UNI), který v jednom krytu integruje 2bodovou a 3bodovou regulaci (2P/3P) . Inteligentní elektronický systém automaticky rozpozná typ zapojení vodičů (2- nebo 3-vodičové) a přizpůsobí se požadavkům hlavního regulátoru, termostatu nebo automatizace budovy. V režimu 2bodové regulace pracuje ventil jako normálně otevřený – v bezproudovém stavu (bez napětí) zůstává plně otevřený, což zaručuje volný průtok média. Hlavní výhody systému MIX 1 UNI CONTROL DN20 NO Nouzová bezpečnost (konfigurace NO): Ideální pro obvody, kde je okamžité otevření průtoku prioritou v případě náhlého výpadku proudu (např. aby se z kotle samospádem odvedlo přebytečné teplo nebo aby se zařízení chránilo před zamrznutím).Rychlá montáž bez nářadí: Inovativní konstrukce umožňuje nacvaknutí pohonu na ventil během několika sekund. Speciální profil objímky vyžaduje instalaci pouze v jedné správné poloze. Demontáž se provádí tahem za aktuátor odpovídající silou.Velmi vysoký průtok (Kvs = 45 m³/h): Připojovací průměr 3/4" v kombinaci s plným kulovým průchodem zaručuje vynikající hydraulické parametry a zanedbatelný průtokový odpor, což odlehčuje oběhová čerpadla.Provozní parametry pancéřování: Těleso vyrobené z mosazi CW617N je odolné vůči pracovnímu tlaku až 32 barů a teplotě média až 120 °C .Pohodlné ruční ovládání: Stisknutím příslušného tlačítka na pouzdře pohonu se okamžitě vypne automatická převodovka a můžete ručně nastavit polohu kuličky ventilu pomocí ergonomického knoflíku. Specifikace a technické parametry: Těleso ventilu: Velikost připojení: DN20 (vnitřní závit Rp 3/4")Materiál tělesa, koule a hřídele: Mosaz CW617N (EN 12165)Průtok (Kvs): 45 m³/hMaximální provozní tlak: 32 barů (3,2 MPa)Maximální diferenční tlak: 6 barů (0,6 MPa)Maximální teplota média: 120 °CPřípustná média: Voda, roztoky glykolu (do koncentrace 50 %)Rozměry tělesa: Délka (L) = 68 mm | Výška s aktuátorem (H) = 110 mm Elektrický pohon (STER Z 1 UNI): Napájecí napětí: 230 V AC / 50 HzTyp regulace: 2bodová (2P) nebo 3bodová (3P) s automatickým rozpoznánímNouzová poloha (v režimu 2P): NO (Normálně otevřený)Doba rotace (90°): 20 sekundTočivý moment motoru: 6 NmTřída ochrany pouzdra: IP54Provozní teplota okolí: 0–60 °CNapájecí kabel: 3 × 0,75 mm², délka 100 cmMateriál pouzdra: PC + 10% GF kompozitVýrobce : IBO / Dambat Široká škála aplikací Díky unikátnímu hybridnímu designu řízení (2P/3P) a zvýšené tlakové a tepelné odolnosti je ventil ideální pro: Instalace vytápění a HVAC: Rozdělení budov do nezávislých zón, řízení napájení rozdělovačů plošného a radiátorového vytápění.Systémy tepelných čerpadel: Efektivní a rychlé přepínání průtoků média mezi prioritou CO2 a zónovým chlazením.Klimatizace a větrání: Přesné řízení distribuce chlazené vody v sekcích fan coilů.Solární systémy: Ochrana obvodů proti přehřátí díky vysoké tepelné odolnosti (120 °C). Tip pro instalatéry: Verze UNI CONTROL NO (normálně otevřený) je energeticky nejúčinnější volbou pro obvody, které musí zůstat otevřené po většinu dne. Protože ventil odebírá energii pouze ve vzácných případech, kdy je třeba zónu dočasně uzavřít, pohon se nezahřívá a zajišťuje maximální životnost elektronických součástek.
