Uzavírací ventil s pohonem

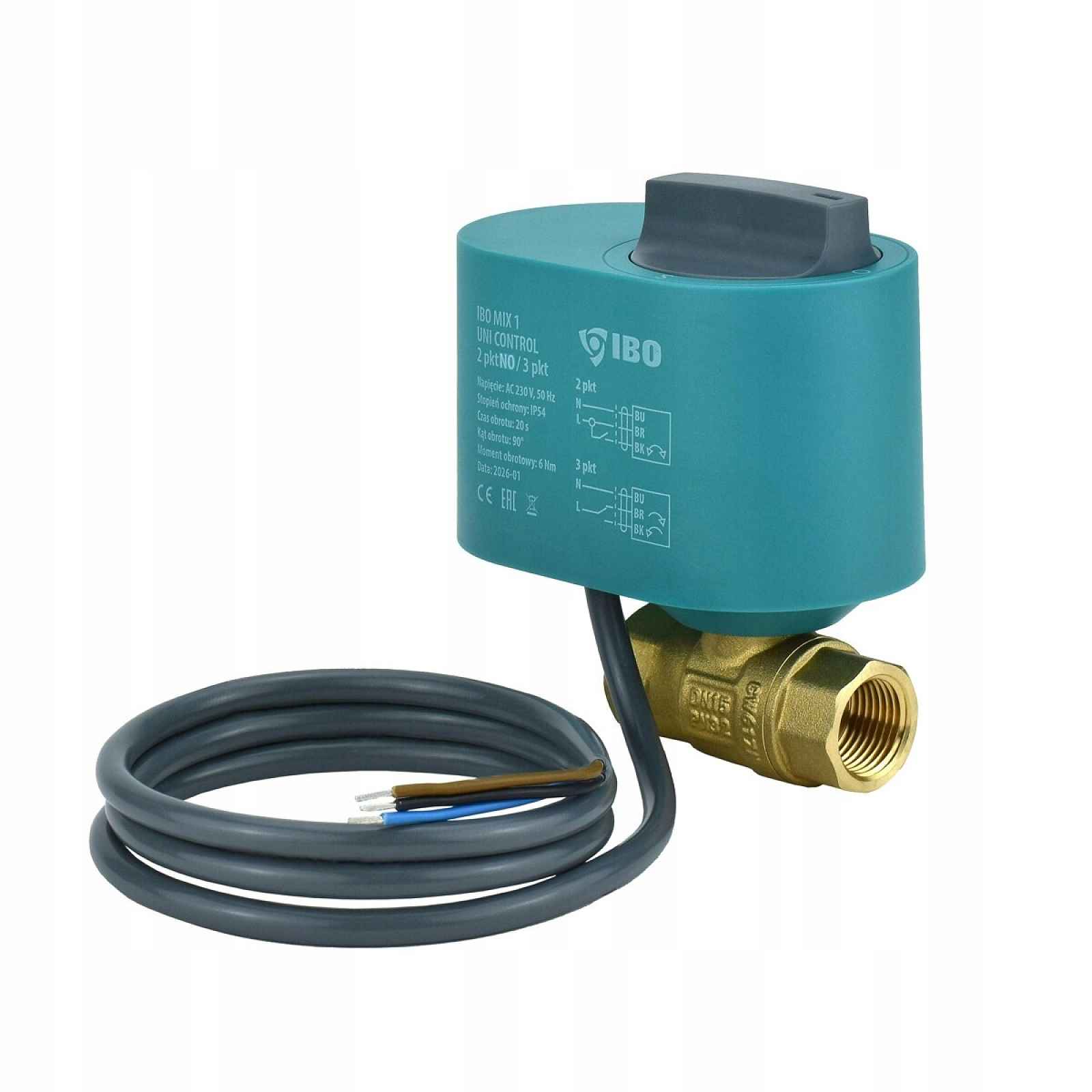

Uzavírací ventil s pohonem IBO DAMBAT Použití Instalace vody a topení v obytných budovách a komerčních zařízeních, kde je vyžadováno zónové uzavření přívodu vody nebo glykolového roztoku.Klimatizační a ventilační systémy využívající chlazenou vodu nebo jiná kapalná média vyžadující přesnou regulaci průtoku v jednotlivých sekcích.Systémy tepelných čerpadel a instalace s glykolem (koncentrace až 50 % ), kde je důležité bezpečné uzavírání a otevírání okruhů.Systémy kontroly úniku vody, kde ventil IBO MIX 1 UNI CONTROL automaticky uzavře médium po přijetí signálu ze senzorů.Systémy automatizace budov využívající 2bodovou nebo 3bodovou regulaci pro řízení průtoku v instalačních zónách. Vlastnosti, popis a technické údaje Zónový ventil IBO MIX 1 UNI CONTROL je uzavírací ventil s elektrickým pohonem, určený k uzavření průtoku média ve vodních, topných, klimatizačních a ventilačních systémech, jakož i v systémech tepelných čerpadel a systémech kontroly úniku vody. Ventil je dodáván kompletní s elektrickým regulátorem (pohonem), který umožňuje automatický provoz v souladu s potřebami spolupracujícího zařízení nebo regulátoru, ke kterému je připojen. Řídicí signál pohonu je k dispozici v jednom krytu ve 2vodičové a 3vodičové (2P/3P) konfiguraci, což umožňuje instalačnímu technikovi zvolit způsob ovládání vhodný pro danou aplikaci nebo řídicí systém. Pohon automaticky rozpozná typ kabelového připojení. U verze s 2bodovým řízením jsou k dispozici dvě varianty: NO (Normálně otevřeno) a NC (Normálně zavřeno), které určují polohu ventilu při absenci řídicího signálu. Během normálního provozu ventil vždy potřebuje napájení. Mechanismus pohonu umožňuje i ruční ovládání – stačí stisknout spínací tlačítko a odemknout tak možnost otáčení knoflíku a změny polohy kuličky ventilu; uvolněním tlačítka se automaticky vrátíte do automatického režimu. Ergonomický tvar knoflíku zajišťuje pohodlné ovládání a konstrukce pohonu jej chrání před automatickým odpojením od ventilu. Maximální diferenční tlak pro ventil MIX 1 je 600 kPa (6 barů) . Pohon STER Z 1 UNI je napájen napětím 230 V / 50 Hz , má stupeň krytí IP54 , rozsah okolní teploty 0–60 °C a napájecí kabel 3 × 0,75 mm o délce 100 cm . Doba otáčení je 20 s při úhlu natočení 90° , pouzdro je vyrobeno z materiálu PC+10%GF a točivý moment motoru je 6 Nm . Ventil MIX 1 UNI se vyznačuje maximálním provozním tlakem 32 barů (3,2 MPa) a maximální provozní teplotou 120 °C s přípustnou koncentrací glykolu až 50 % . Maximální diferenční tlak je 6 barů (0,6 MPa) . Součinitele KVS pro jednotlivé průměry jsou: DN15 (½”) – 20 m³/h , DN20 (¾”) – 45 m³/h , DN25 (1”) – 60 m³/h . Těleso ventilu a koule/hřídel jsou vyrobeny z mosazi dle EN 12165, CW617N a závit ventilu je vnitřní závit (Rp) . Rozměry vybraných verzí ventilu IBO MIX 1 UNI C jsou: DN15 – L = 62 mm, V = 104 mm; DN20 – L = 68 mm, V = 110 mm; DN25 – L = 81 mm, V = 113 mm. Pohon se na ventil montuje rychle, bez použití nářadí – pohon se přitlačí k ventilu a demontuje se jeho zatažením zpět odpovídající silou. Instalace je možná pouze v jedné správné poloze. Manuál také obsahuje popis elektrických zapojení pro 2bodové (NC/NO) a 3bodové ovládání, spolu s označením svorek (C, N, L, L1) a barvami vodičů (BK, BU, BR), a také popis směrů otáčení, když je fáze přivedena na příslušné svorky. Z bezpečnostních důvodů smí veškeré montážní, servisní a elektrické připojovací práce provádět pouze osoby s odpovídající elektrotechnickou a hygienickou kvalifikací v souladu s platnými předpisy. Jako výrobce společnost Dambat prohlašuje shodu uzavíracího ventilu s pohonem IBO MIX 1 UNI CONTROL s příslušnými směrnicemi EU (LVD, EMC, RoHS) a harmonizovanými normami uvedenými v prohlášení o shodě, které je k dispozici spolu s kompletní příručkou k zařízení na webových stránkách. Obsah založený na obecných informacích. Pro podrobnosti nás kontaktujte. Dambat – důvěryhodný výrobce čerpadel a hydraulických zařízení s certifikáty kvality.
