Řídicí desky pro pohon HATO 200 jsou moderní řídicí systém založený na mikrokontroléru ATMEGA 8A – HATO 200. Jsou vyrobeny technologií povrchové a průvlakové montáže.

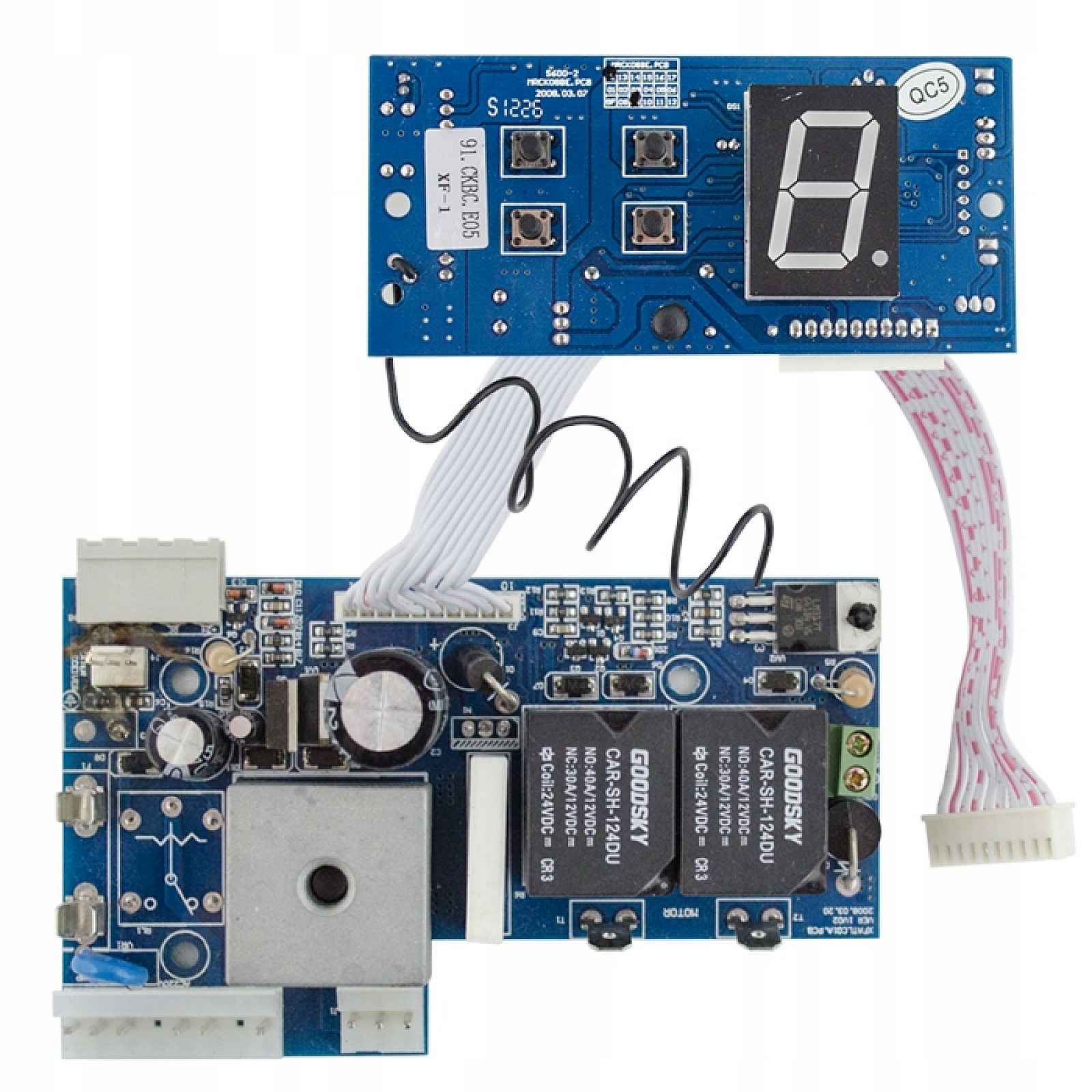

V případě HATO 200 je na jednom modulu umístěn mikrokontrolér s displejem, tlačítky a rádiovou dráhou a na druhém napájecí systém a ovládací relé.
Systém je určen k ovládání pohonu zvedací brány s stejnosměrným motorem na napětí 24 V DC. Motor musí být vybaven snímačem, který generuje jeden impuls při každém otočení rotoru.
Systém realizuje:
• ovládání systému pomocí ovládacího vstupu (možné připojení ovládacího tlačítka, kódové klávesnice, čtečky magnetických karet apod. )
• ovládání systému pomocí dálkového ovladače (ovladače s proměnným kódem HATO nelze kopírovat)
• programovatelné koncové polohy
• obsluha fotobuněk chránících před zavřením brány v případě proříznutí světla fotobuněk přes překážku
• regulace výkonu motoru
• podsvícení garáže po dobu 3 minut od okamžiku zahájení provozu pohonu
Systém lze nakonfigurovat do následujících režimů provozu:
• práce v základním režimu. Každé stisknutí dálkového ovladače nebo ručního tlačítka způsobí provedení dalšího kroku provozu systému.
• automatické zavírání – systém po naprogramovaném čase automaticky zavře bránu (doporučeno používat tento režim pouze při připojených fotobuňkách)
• funkce uzamčení brány – pomocí dálkového ovladače lze otevřít bránu pouze po předchozím stisknutí tlačítka: č. 3 – HATO 200. To zabraňuje otevření brány náhodným stisknutím tlačítka na dálkovém ovladači.Technické údaje:Napájení – 230 V AC/ 24 V AC (přes transformátor)Příkon v klidovém stavu – 4,5 VAFrekvence rádiového vedení – 433,92 MHzVýkon řízeného motoru – max 120 WVýkon ovládané lampy – max 25 W / 230 VRozměry - 110 x 53 x 28 mm + 120 x 75 + 34 mm
