Upevňovací svorka.Pitbull, z tepy, z oceli 1

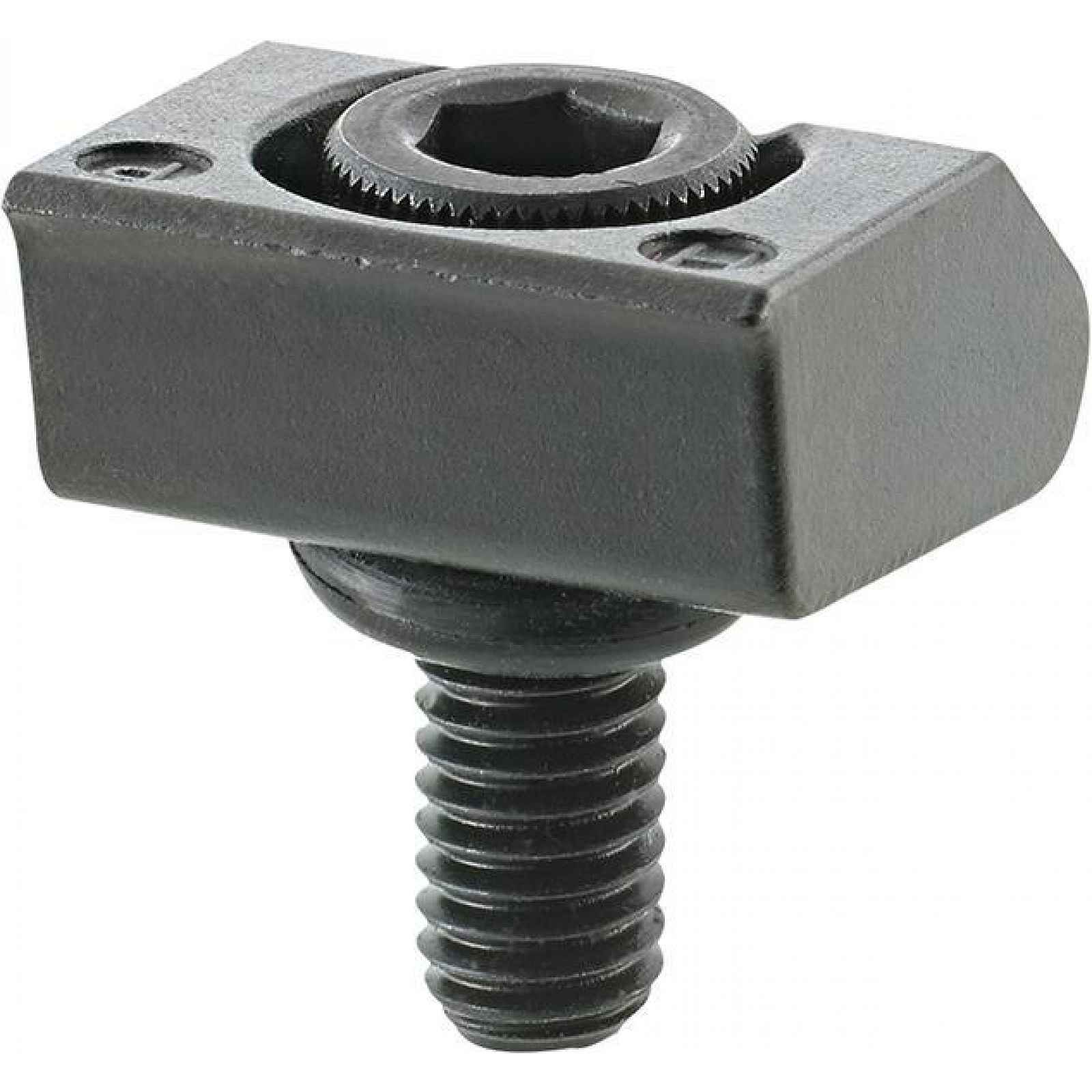

Upevňovací svorka.Pitbull, s tepou okrajů, z oceli 16,0 MITEE-BITE Upevňovací svorka Pitbull® z nástrojové oceli s tupou hranouUniverzální přítlačný systém pro lisování obrobků různého tvaru a tvaru, čtvercových, šikmých, konkávních nebo konvexních.Provedení: Zvláštní vlastností těchto přítlačných prvků je ocelový šroub (o pevnosti 10.9) s excentrickou hlavou. Mimo to způsobuje přítlačný pohyb s velmi vysokou upínací silou. Za upínací prvek slouží mosazná šestihranná destička.Použití: Pomocí opěrných kolíků a 1 nebo 2 upevňovacích šroubů lze každý prvek upevnit v nejrůznějších formách. Malá konstrukční výška umožňuje bezproblémové opracování povrchu prvku. Při CNC programování tak není nutné brát v úvahu polohu přítlačných tlap. Navíc malé konstrukční rozměry umožňují ergonomické vícenásobné upevnění. Upevňovací svorky lze také použít jako omezovače.Provedení: Svorky Pitbull lze dodat ve 3 verzích:- z nástrojové oceli s nožovou hranou pro neopracované díly (odlitek, výkovek, odřezaný prvek)- z nástrojové oceli s tupou hranou pro všeobecné použití- z mosazi s tupou hranou, aby se zabránilo poškození upevněného povrchuPoužití: jednoduché a nápadité. Zadní strana svorky se opírá o upevňovací desku, utahování pomocí šroubu (DIN 912) způsobuje přitahování upevňovací hrany dopředu. Tímto způsobem je dosaženo absolutního efektu přitlačování, což umožňuje přesné obrábění široké škály detailů. Kromě toho je ideální pro vícenásobné upevnění. Malé konstrukční rozměry umožňují mnohostranné obrábění bez okrajů narušujících práci nástroje.Obsah sady: upevňovací svorka se šroubem (DIN 912), svorka a O-kroužek. ParametryZávit: M6Rozměr h1: 7,2 mmRozměr h: 14,48 mmUpevňovací síla: 16 kNRozměr B1: 7,6 mmRozměr H2: 3,8 mmŠířka přítlaku: 19,1 mmUpínací dráha: 0,6 mmRozměr B H9: 19,05 mmUtahovací moment: 22,5 N·m
