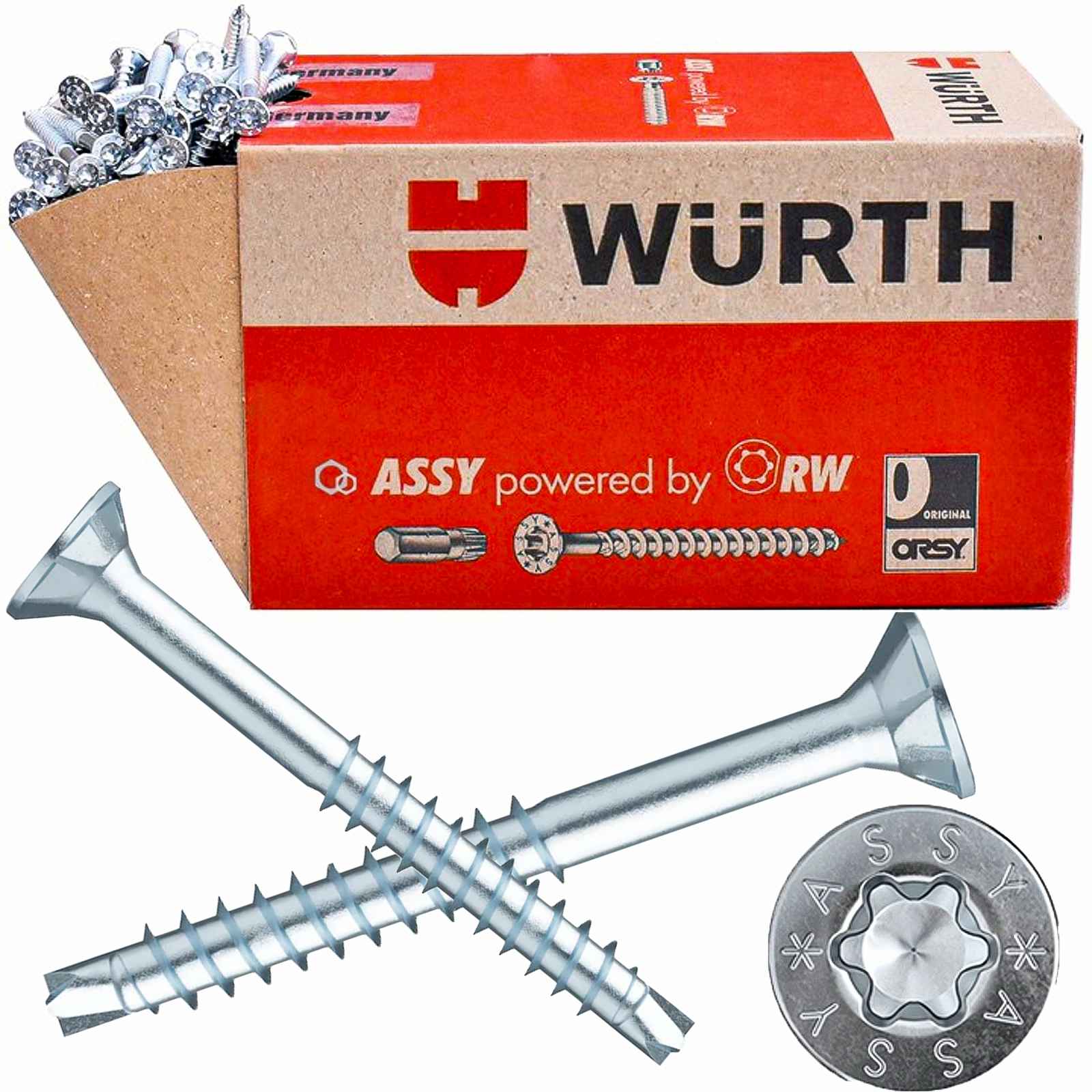

Univerzální šrouby do dřeva Assy Csmp 4 x 50 mm 500 ks Wurth
Nepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. Pro použití venku i v místnostech s konstantní vysokou vlhkostí používejte šrouby z nerezové oceli ASSYplus 4 Celý popis ↓
Parametry
| Značka: | Würth |
Popis Univerzální šrouby do dřeva Assy Csmp 4 x 50 mm 500 ks Wurth
Univerzální šrouby do dřeva ASSY CSMP 4 x 50 mm 500 ks WURTHUniverzální šrouby do dřeva ASSY CSMP 4 x 50 mm 500 ks WURTHVysoká kvalita a univerzální šroub s částečným závitem, s hlavou plochou, s kapesní frézou, pro přesné upevnění v blízkosti okrajů, bez předvrtání, spojů dřevo-dřevo v suchých i mokrých prostoráchIdeální přenos výkonu díky pohonu RW
Větší výkon díky větší kontaktní ploše hrotu
- Větší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení hrotu
- Méně změn koncovek, jeden hrot pro více průměrů šroubů
- Kompatibilita s předchozím pohonem AW
Zobrazit celý popis
Malé vzdálenosti okrajů
- Možné vrtání v místech s malými přípustnými vzdálenostmi okrajů (3xd) díky klínovému vrcholu vrtáku s paralelními řeznými hranami
- Montáž bez přerušení
- Dřevo se nerozštípe a nepraská
- Malé klepání dlouhých šroubů
Čisté prohloubení měkkého dřeva
Snadné zahloubení hlavy vrutu do dřeva díky optimalizovaným kapesním frézámŽádné vylamování v potažených dřevotřískových deskách díky zlepšení efektu frézování a většímu počtu kapesních fréz až do ∅ 4,5 mmSkvěle sedí hlavy 90° upevňovacím prvkům s kovovými prohloubeninamiMaximální spolehlivost závitového spojení díky asymetrickému, jedinému závitu
Optimální přizpůsobení vrtacího hrotu a geometrie závituVynikající ukotvení do dřeva díky asymetrickému uspořádání závitůPozor
Doporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Rozměry šroubů ASSY lze použít v softwaru firmy Würth pro dřevěné konstrukce od a ∅ 5 mm
Šrouby do dřevotřískových desek ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kotvách, u kterých lze také snížit zatížení, používejte pouze šrouby bez optimalizovaného závitového hrotu (čepel s prodlouženým protizávitem, vrtací hrot, samočistící drážka apod. ), jako jsou šrouby ASSY D s plochou hlavou nebo s plochou hlavou
Schválení ETA-11/0190Oblast použití
Pro spojování dřevěných prvků
Spojování dřevěných prvků jejich stáhnutím k sobě je možné díky částečnému závitování, které začíná hned u trnu. V tomto případě je závit umístěn zcela ve spodním, druhém prvku.
Pro použití v třídě využití 1 a třídě využití 2 (od ∅ > 4 mm)
Vysoce kvalitní ochrana povrchu, zinek, modře pasivovaný chrom (VI) o tloušťce vrstvy 5 µ mJe vhodný pro použití v třídě použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (vlhká oblast nebo chráněná vnější oblast) podle normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08Návod
Pro zvýšení efektu spojování nebo odporu při dotahování hlavy se doporučuje používat dokonale přizpůsobené podložky ASSY 4Pro zajištění optimálního využití šroubu použijte bit RW o správné velikostiŠrouby s částečným závitem jsou ideální pro spojování dřevěných prvků. Pro zajištění optimálního spojení nesmí být prvky, které mají být imobilizovány, silnější než délka dříkuV případě použití šroubů s plochou kuželovou hlavou pro montáž kov-dřevo musí být kovový prvek vybaven vhodnými otvory s kuželovým prohloubenímV případě zatěžujících spojů musí být dřevo-kovové šrouby ASSY utaženy určitým momentem. Utahovací moment = požadovaný převažující točivý moment x 1,2 < 90% přerušovacího momentuJmenovitý průměr (d): 4 mmDélka (l): 50 mmDélka závitu (lg) (lg): 30 mmDélka závitu s vrtákem (b) (b): 33 mmTyp hlavy: CSKPodrobnosti o hlavě: Frézované kapsyPrůměr hlavy (dh): 8 mmVýška hlavy (k): 2,5 mmVnitřní koncovka: RW20Typ závitu: HOGWDTyp závitu: Částečný závitKonstrukce: S hřídelíFormát závitu: Jednotlivý závitPrůměr jádra: 2,5 mmTvar hrotu: Samovrtné ostříMateriál: OcelPovrchová úprava: Pozinkovaná, bíláMax. úhel šroubování: 90 stupňůMin. úhel šroubování: 0 stupňůUrčeno pro použití na podkladu: Překližka, Dřevo, Výrobek na bázi dřeva, Tvrdé dřevo, LVL, Měkké dřevo, Konstrukční dřevo (KVH), OSB, Dřevotřísková deska, Panel z masivního dřeva (SWP)Rozsah použití: Nábytek, Korpus, Skladovací konstrukce, Vnitřní spojkaSchválení: ETA-11/-0190Hmotnost výrobku (jednoho kusu):
