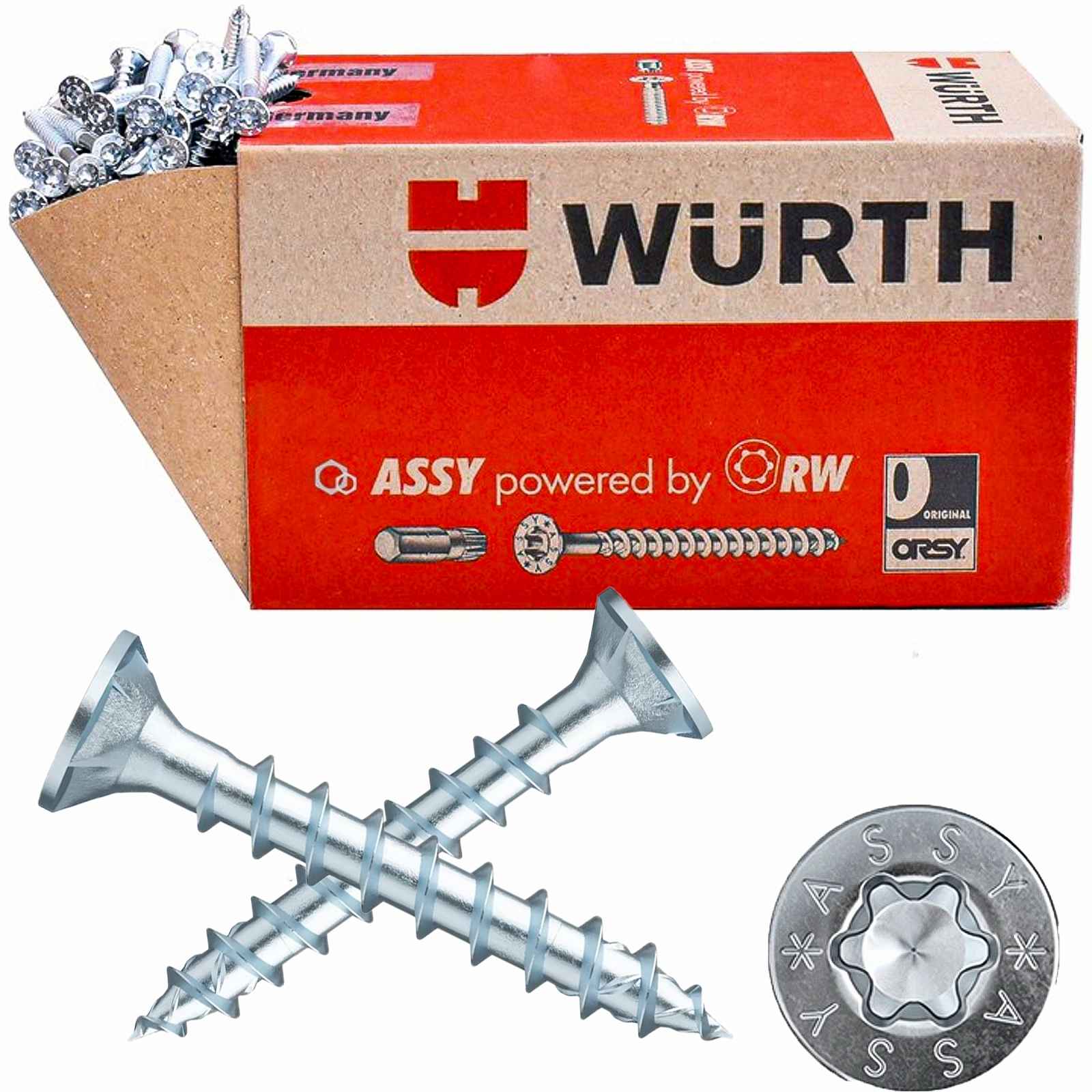

Univerzální šrouby do dřeva Assy Cs 4X16/12 1000ks Wurth
Doporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Pro dimenzování šroubů ASSY o průměru od 5 mm použijte software pro dřevěné konstrukce WürthNepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. Celý popis ↓
Parametry
| Značka: | Würth |
Popis Univerzální šrouby do dřeva Assy Cs 4X16/12 1000ks Wurth
Univerzální šrouby do dřeva ASSY CS 4X16/12 1000ks WURTHUniverzální šrouby do dřeva ASSY CS 4X16/12 1000ks WURTHŠroub s plným závitem a plochou kuželovou hlavou pro upevnění spojovacích prvků nebo spojů skříněk do dřeva nebo dřevěných panelů v suchých nebo vlhkých prostorách
Ideální přenos výkonu díky pohonu RW
Větší výkon díky větší kontaktní ploše hrotuVětší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení hrotuMéně změn koncovek, jeden hrot pro více průměrů šroubůKompatibilita s předchozím pohonem AWTvarované spojení s kovovými spojovacími prvky nebo dřevěnými výrobky o vysoké hustotě
Zobrazit celý popis
Pro upevňovací spoje pomocí ocelových šroubů s plným závitemSkvěle sedí hlavy 90° upevňovacím prvkům s kovovými prohloubeninamiStahování bez zahlubování hlavy kvůli absenci frézovacích prvků pod hlavouHlava se upevňuje stisknutím tlačítka
Žádné nadměrné utahování, porušování povrchu, velký posuv
Větší přenos síly v tvrdém dřevě díky zesílené, asymetrické geometrii boku hrubého závituLepší upevnění díky větším stranám závituHladký začátek závitu zajišťuje optimální zahloubení a podřezávání šroubu
Snížený efekt štípání díky kopulovitému zakončení vrcholových fréz, které zajišťuje efekt posouvání materiáluNižší tření závitu umožňuje snížit sílu šroubování
Pozor
V případě použití venku i v místnostech s konstantní vysokou vlhkostí použijte šrouby ASSY 4 z nerezové oceli A2 nebo A4 a pokud atmosféra obsahuje chlór, šrouby HCR z nerezové oceliŠrouby do dřevotřískových desek ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kotvách, u kterých lze také snížit zatížení, používejte pouze šrouby bez optimalizovaného závitového hrotu (čepel s prodlouženým protizávitem, vrtací hrot, samočistící drážka apod. ), jako jsou šrouby ASSY D s plochou hlavou nebo s plochou hlavouOblast použití
Pro spoje ocel-dřevo vystavené roztahování
Plný závit začínající přímo pod hlavou umožňuje např. montáž dřevěných prvků nebo spojování plechů s dřevem způsobem zajišťujícím vysokou pevnost v tahu. Maximální délka závitu zajišťuje větší sílu při vytahování šroubu.
Pro použití v třídě využití 1 a třídě využití 2 (od ∅ > 4 mm)
Vysoce kvalitní ochrana povrchu, zinek, modře pasivovaný chrom (VI) o tloušťce vrstvy 5 µ m
Do třídy použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (vlhká nebo chráněná vnější oblast) podle normy EN 1995-1-1:2010--12 + DIN SPEC 1052-100:2013-08
Návod
Šrouby ASSY jsou schváleny pro kvazistatické zatíženíPro zajištění optimálního využití šroubu použijte bit RW o správné velikostiŠrouby s plným závitem jsou vhodné pro bezpečnou montáž spojek nebo tenkých materiálů. Zvolená délka šroubu by měla být menší než tloušťka nosné desky, do které má být zašroubovánJmenovitý průměr (d): 4 mm
| Délka (l) | 16 mm |
| Typ hlavy | CSK |
| Průměr hlavy (dh) | 8 mm |
| Výška hlavy (k) | 2,5 mm |
Vnitřní koncovka:RW20
| Typ závitu | HOGWD |
| Typ závitu | Plný závit |
| Formát závitu | Hrubý závit |
| Délka závitu (lg) | 12 mm |
| Průměr jádra | 2,5 mm |
| Tvar hrotu | Koncovka s frézou Hilltop |
| Úhel čepele | 34 stupňů |
Materiál:Ocel
| Povrchová úprava | Pozinkováno |
| Barva | Stříbrná |
Min. /max. úhel šroubování: 45-90 stupňů
| Hmotnost výrobku (jednoho kusu) | 1,058 g |
| Určeno pro použití na podkladu | Dřevo, Výrobek na bázi dřeva, Měkké dřevo, Překližka, Tvrdé dřevo, LVL |
| Rozsah použití | Univerzální, Nábytek, Korpus, Spojka |
| Vhodné stroje | Würth BS 12-A Power, Würth BS 14-A Combi |
| Splňuje požadavky RoHS | Ano |
