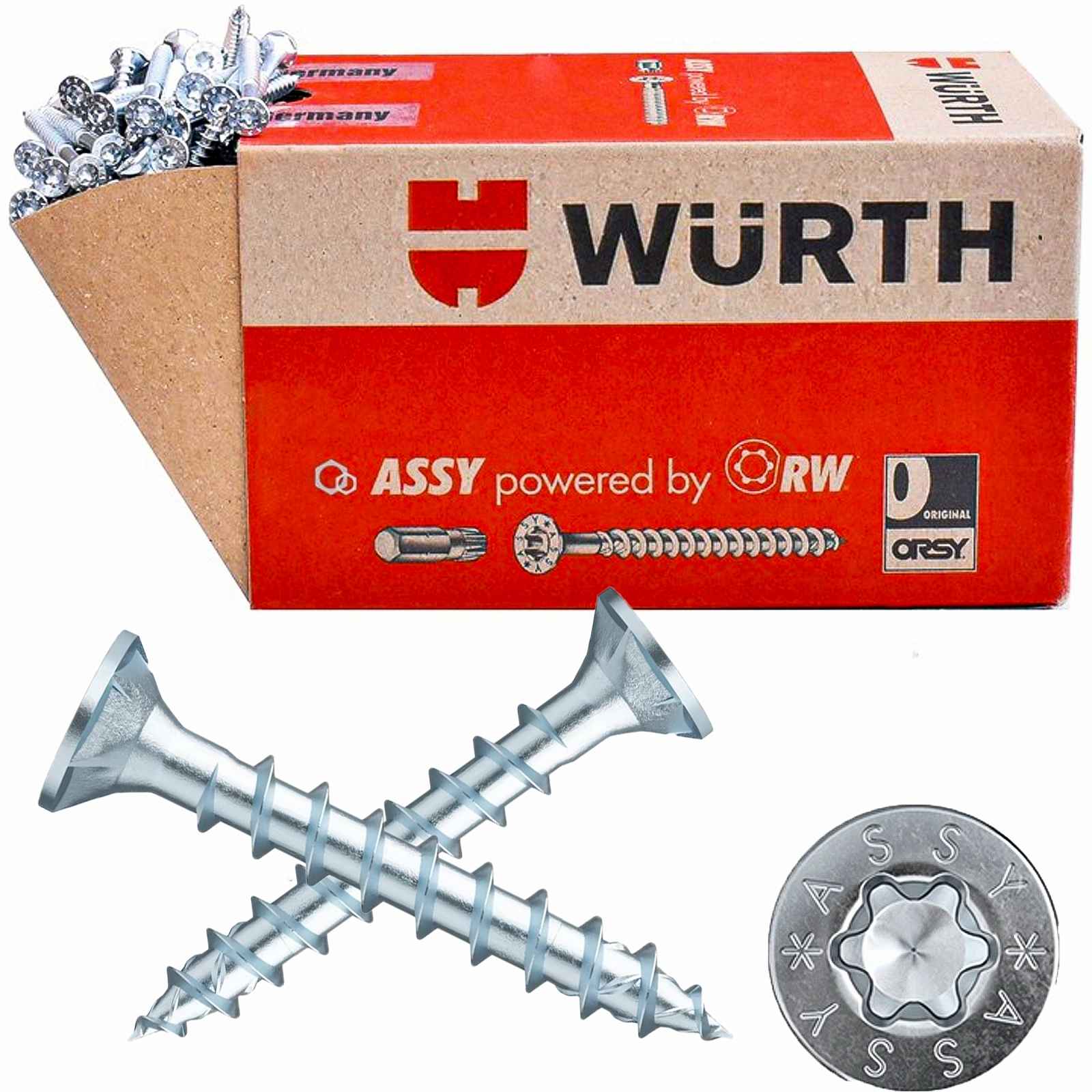

Univerzální šrouby do dřeva Assy 3X30/25 1000ks Wurth
Šrouby ASSY jsou schváleny pro kvazistatické zatíženíPro zajištění optimálního využití šroubu použijte bit RW o správné velikostiŠrouby s plným závitem jsou vhodné pro bezpečnou montáž spojek nebo tenkých materiálů. Zvolená délka šroubu by měla být menší než tloušťka nosné desky, do které má být zašroubovánTvarované spojení s kovovými spojovacími prvky nebo dřevěnými výrobky o vysoké hustotě Celý popis ↓
Parametry
| Značka: | Würth |
Popis Univerzální šrouby do dřeva Assy 3X30/25 1000ks Wurth
Univerzální šrouby do dřeva ASSY 3X30/25 1000ks WURTHUniverzální šrouby do dřeva ASSY 3X30/25 1000ks WURTHŠroub s plným závitem a plochou kuželovou hlavou pro upevnění spojovacích prvků nebo spojů skříněk do dřeva nebo dřevěných panelů v suchých nebo vlhkých prostorách
Ideální přenos výkonu díky pohonu RW
Větší výkon díky větší kontaktní ploše hrotuVětší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení hrotuMéně změn koncovek, jeden hrot pro více průměrů šroubůKompatibilita s předchozím pohonem AW
Zobrazit celý popis
Návod
Pro upevňovací spoje pomocí ocelových šroubů s plným závitemSkvěle sedí hlavy 90° upevňovacím prvkům s kovovými prohloubeninamiStahování bez zahlubování hlavy kvůli absenci frézovacích prvků pod hlavouHlava se upevňuje stisknutím tlačítka
Žádné nadměrné utahování, porušování povrchu, velký posuv
Větší přenos síly v tvrdém dřevě díky zesílené, asymetrické geometrii boku hrubého závituLepší upevnění díky větším stranám závituHladký začátek závitu zajišťuje optimální zahloubení a podřezávání šroubu
Snížený efekt štípání díky kopulovitému zakončení vrcholových fréz, které zajišťuje efekt posouvání materiáluNižší tření závitu umožňuje snížit sílu šroubování
Pozor
Doporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Pro dimenzování šroubů ASSY o průměru od 5 mm použijte software pro dřevěné konstrukce WürthNepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. V případě použití venku i v místnostech s konstantní vysokou vlhkostí použijte šrouby ASSY 4 z nerezové oceli A2 nebo A4 a pokud atmosféra obsahuje chlór, šrouby HCR z nerezové oceliŠrouby do dřevotřískových desek ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kotvách, u kterých lze také snížit zatížení, používejte pouze šrouby bez optimalizovaného závitového hrotu (čepel s prodlouženým protizávitem, vrtací hrot, samočistící drážka apod. ), jako jsou šrouby ASSY D s plochou hlavou nebo s plochou hlavouOblast použití
Pro spoje ocel-dřevo vystavené roztahování
Plný závit začínající přímo pod hlavou umožňuje např. montáž dřevěných prvků nebo spojování plechů s dřevem způsobem zajišťujícím vysokou pevnost v tahu. Maximální délka závitu zajišťuje větší sílu při vytahování šroubu.
Pro použití v třídě využití 1 a třídě využití 2 (od ∅ > 4 mm)
Vysoce kvalitní ochrana povrchu, zinek, modře pasivovaný chrom (VI) o tloušťce vrstvy 5 µ m
Do třídy použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (vlhká nebo chráněná vnější oblast) podle normy EN 1995-1-1:2010--12 + DIN SPEC 1052-100:2013-08
| Jmenovitý průměr (d) | 3 mm |
| Délka (l) | 30 mm |
Typ hlavy:CSK
| Průměr hlavy (dh) | 5,9 mm |
| Výška hlavy (k) | 1,9 mm |
| Vnitřní koncovka | RW10 |
| Typ závitu | HOGWD |
| Typ závitu | Plný závit |
| Formát závitu | Hrubý závit |
| Délka závitu (lg) | 25 mm |
| Průměr jádra | 2 mm |
| Tvar hrotu | Koncovka s frézou Hilltop |
| Úhel čepele | 28 stupňů |
Materiál:Ocel
| Povrchová úprava | Pozinkováno |
| Barva | Stříbrná |
Min. /max. úhel šroubování: 0-90 stupňů
| Hmotnost výrobku (jednoho kusu) | 1,028 g |
| Určeno pro použití na podkladu | Dřevo, Výrobek na bázi dřeva, Měkké dřevo, Překližka, Tvrdé dřevo, LVL |
| Rozsah použití | Univerzální, Nábytek, Korpus, Spojka |
| Vhodné stroje | Würth BS 12-A Power |
| Schválení | ETA-11/0190 |
| Šroub vyžadující schválení | Ano |
| Splňuje požadavky RoHS | Ano |
