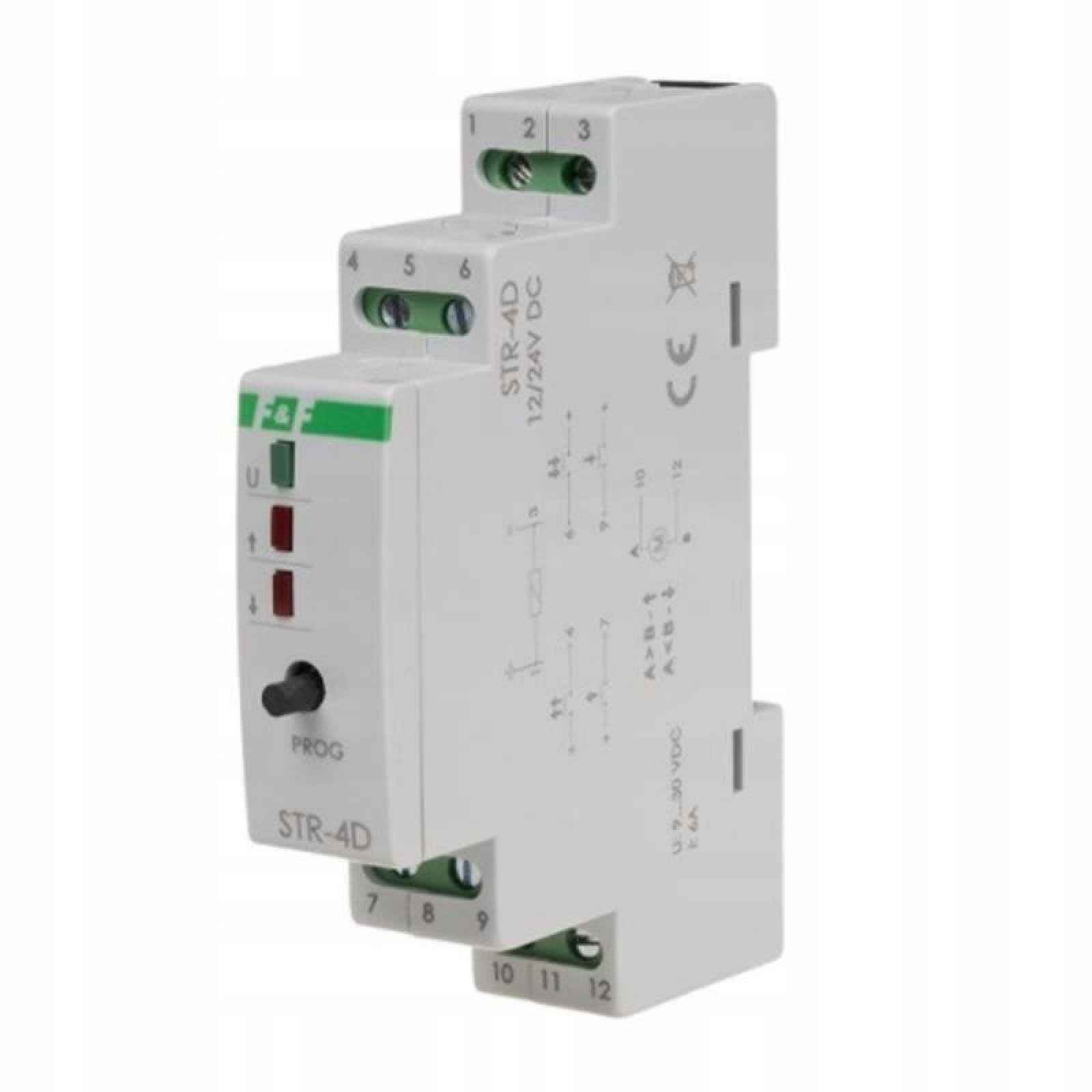

Univerzální ovladač rolet STR-4D

Univerzální ovladač rolet STR-4DPro pohony 12/24V. Na lištu TH-35 mm. lokální a centrální ovládání univerzální jedno- nebo dvoutlačítkové ovládání podpora pohonů 12/24V DC funkce blokace: trvalý signál na vstupu Centrální Dolů znemožňuje ovládání všemi tlačítky do momentu uvolnění signálu spolupráce s externími čidly deště a větru a s alarmovými centrálami paměť směru: pro lokální a centrální ovládání. Pokud ovladač provede příkaz Centrální nahoru, pak další stisknutí lokálního tlačítka spustí roletu dolů asynchronní start: čas sepnutí rolety v centrálním ovládání je náhodně opožděn (maximálně o 1s) za účelem minimalizace proudového rázu v síti v případě současného spuštění mnoha pohonů nízká spotřeba energie v pohotovostním režimu (< 0,15W) široký rozsah napájecího napětí 10÷27V DC Určení Ovladač STR-4 je určen pro ovládání rolet (nahoru a dolů) nebo jiných objektů (např. brány) poháněných elektromotorem na stejnosměrný proud napájeným napětím 12V nebo 24V pomocí momentových spínačů (např. zvonkových). Funkce Ovladač může pracovat jako samostatné zařízení (určené k otevírání/zavírání jedné rolety), stejně jako je možné spojovat ovladače do skupin, umožňující centrální ovládání mnoha rolet. Zapnutí motoru rolety nastane krátkodobým přivedením signálu + na jeden z ovládacích vstupů. Motor je zapnut na uživatelem naprogramovaný čas, umožňující úplné zvednutí nebo spuštění rolety. Napájení ovladače je signalizováno svícením zelené LED U. Provoz motoru a směr pohybu rolety je signalizován svícením příslušné červené LED nebo . Je možné zastavit spuštěnou roletu na uživatelem zvolené úrovni (neúplné otevření nebo zavření rolety). Ovládání Ovládací vstupy ovladače jsou rozděleny do dvou skupin: lokální ovládání a centrální ovládání. Lokální ovládání V závislosti na způsobu zapojení může ovladač pracovat v režimu jednoho nebo dvou lokálních tlačítek. DVA LOKÁLNÍ TLAČÍTKA Každý směr pohybu má vlastní lokální tlačítko. Krátké stisknutí (< 0.5 s) způsobí zapnutí rolety pro pohyb v zadaném směru po naprogramovanou dobu. Pokud je roleta v okamžiku stisknutí tlačítka již v pohybu, dojde k jejímu zastavení. Dlouhé stisknutí tlačítka (>0.5 s) způsobí zapnutí rolety pro pohyb v zadaném směru po celou dobu, kdy je tlačítko stisknuto (funkce umožňuje např. regulaci náklonu lamel). JEDNO LOKÁLNÍ TLAČÍTKO Vstup lokálního ovládání Dolů je trvale připojen k lince + (plus). K vstupu lokálního ovládání Nahoru je připojen tlačítko, které střídavě zapíná roletu pro práci v jednom nebo druhém směru. Krátké stisknutí tlačítka (< 0.5 s) zapne roletu na naprogramovaný čas. Pokud je roleta v okamžiku stisknutí tlačítka již v pohybu, dojde k jejímu zastavení. Dlouhé stisknutí tlačítka (>0.5 s) způsobí zapnutí rolety na dobu, kdy je tlačítko stisknuto. Každé další stisknutí tlačítka spustí roletu v opačném směru než předchozí. Centrální ovládání Ovladač vždy spolupracuje se dvěma vstupy centrálního ovládání. Centrální ovládání umožňuje zapnutí rolet pro pohyb pouze ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času, nebo po stisknutí libovolného tlačítka lokálního ovládání. Pokud je v průběhu provádění příkazu centrálního ovládání vydán centrální příkaz s opačným směrem, nejprve dojde k zastavení rolety a poté po přestávce 1.5s bude motor spuštěn pro práci v opačném směru. Čas sepnutí rolety v centrálním ovládání může být náhodně opožděn (maximálně o 1s) – slouží to k minimalizaci proudového rázu v síti v případě současného spuštění mnoha ovladačů. Tlačítko Centrální – Dolů plní dodatečnou funkci umožňující zavření a zablokování rolety v zavřené pozici. Pokud je tlačítko Centrální Dolů stisknuto a ponecháno v pozici ON, ovladač zavře roletu a neumožní její otevření až do momentu uvolnění tlačítka Centrální – Dolů (obsluha ostatních vstupů bude tehdy zablokována). Tato funkce umožňuje zablokování rolet v případě, např.: aktivace alarmu, detekce dešťových srážek (po použití dodatečného čidla deště STR-R) nebo příliš silného větru (po použití dodatečného čidla větru STR-W). Technické údaje napájení 9÷30V DC max. zatížení (AC-3) 6 A spotřeba energie: pohotovostní režim < 0,05 W; provoz < 0,6 W ovládání 9÷30V DC doba sepnutí (programovatelná) od 1 s do 15 min. pracovní teplota (bez kondenzace páry) -15÷50°C signalizace napájení a programování LED zelená provozu a směru pohybu 2× LED červená přípojka šroubové svorky 2,5 mm2 utahovací moment 0,4 Nm rozměry 1 modul (18 mm) stupeň krytí IP20
