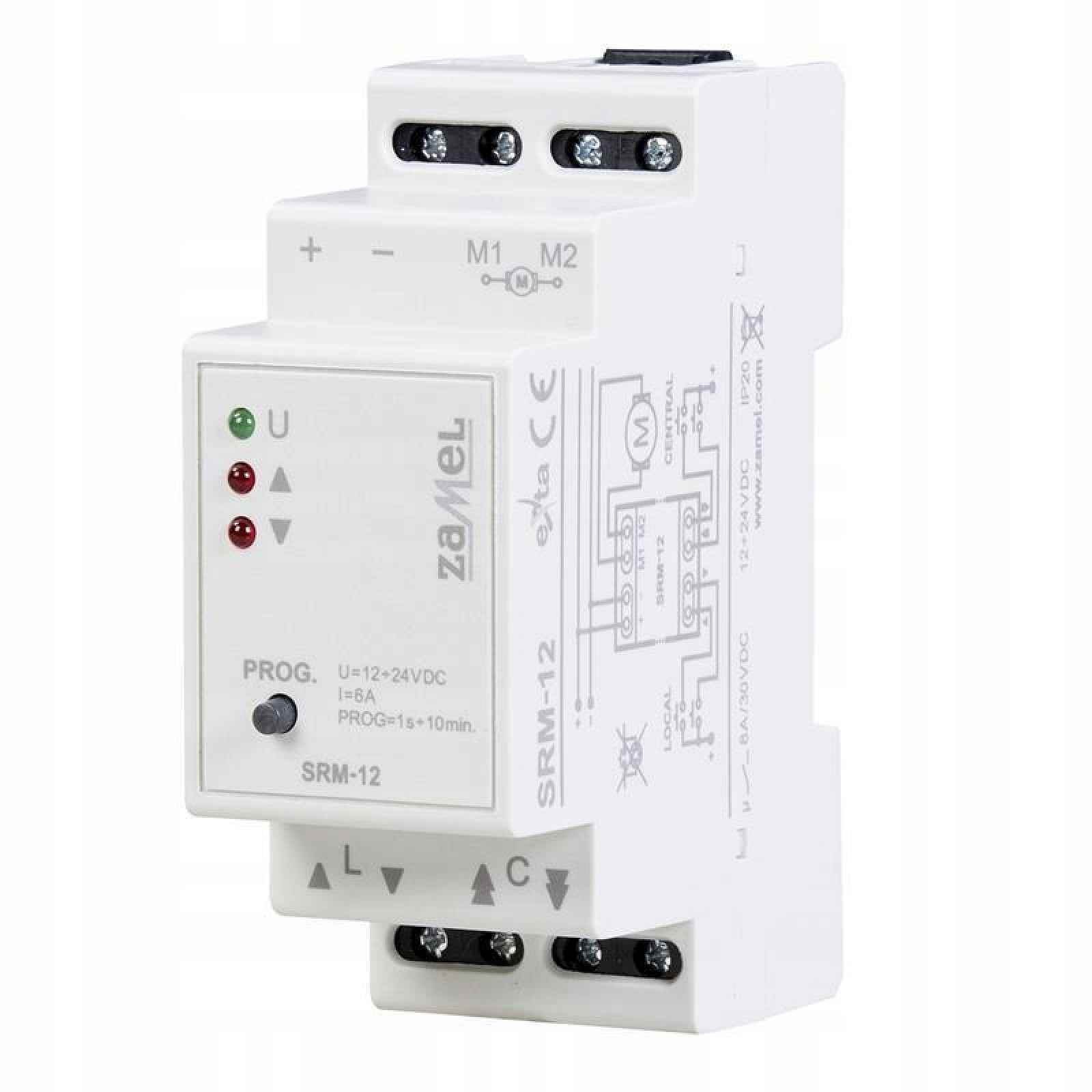

Univerzální modulární roletové ovladače 12-24V SRM-12Modulární ovladač rolet SRM-12 je určen k ovládání okenních rolet nebo jiných zařízení poháněných stejnosměrnými motory napájenými napětím 12 V nebo 24 V. Ovládání lze provádět lokálně nebo centrálně pomocí odrazových tlačítek. V případě lokálního ovládání lze použít dvojité i jednoduché tlačítka. V případě centrálního ovládání lze použít pouze dvojité tlačítka. Z hlediska funkčnosti umožňuje ovladač naprogramovat dvě nezávislá komfortní nastavení (spodní a horní) a maximální dobu pohybu rolety. SRM-12 může fungovat jako nezávislý ovladač nebo může být spojen do sekcí. Speciální funkčnost vstupů centrálního ovládání umožňuje zablokování rolety v zavřené nebo otevřené poloze. To umožňuje spolupráci s alarmovými systémy a dalšími zařízeními, jako je meteorologická stanice, senzor intenzity osvětlení, dešťový senzor, ovládací hodiny. Spouštěcími signály jsou impulsy z linie „+“.
Vlastnosti:
ovládání jiných zařízení poháněných jednofázovými elektromotory 230 V AC,
možnost místního i centrálního ovládání,
možnost samostatné práce nebo propojení do sekcí (skupinování),
místní ovládání realizované pomocí jednoduchých nebo dvojitých žaluziových tlačítek,
centrální ovládání je realizováno pouze pomocí dvojitých žaluziových tlačítek,
možnost zablokování rolety v zavřené nebo otevřené poloze z centrálních vstupů,
energeticky úsporné zařízení přizpůsobené pro nepřetržitý provoz,
komfortní režimy – horní a dolní – možnost zapamatování polohy rolety,
programovatelná maximální doba pohybu rolety
Rozměry 90 x 35 x 66 mm
Hmotnost 110 g
Technické údaje:
Napájecí svorky: +, –
Jmenovité napájecí napětí: 12 ÷ 24 V DC
Jmenovitý příkon:
pohotovostní režim: 0,07 W (při UIN = 12 V DC)
0,24 W (při UIN = 24 V DC)
provoz: 0,42 W (při UIN = 12 V DC)
0,58 W (při UIN = 24 V DC)
Maximální zatížení: 6 A
Ovládací signál: krátké impulsy z linie „+“
Signalizace napájení: zelená LED dioda
Optická signalizace pohybu rolety: 2 x červená LED dioda
Výchozí doba pohybu rolety: 120 s
Možnost programování doby pohybu rolety: ano – od 1 s do 10 minut
Komfortní polohy: ano – horní a spodní
Časový rozsah pro komfortní režimy: od 1 s do 10 minut
Místní ovládací svorky: L (), ()
Centrální ovládací svorky: C (), ()
Místní ovládání: dvojité nebo jednoduché žaluziové tlačítka
Centrální ovládání: dvojité žaluziové tlačítka
Napájecí svorky motoru: M1, M2
Parametry kontaktů relé: 2NO 8A / 30 VDC (napěťové kontakty)
Počet připojovacích svorek: 8
Průřez připojovacích vodičů: 0,2 ÷ 2,50 mm2
Pracovní teplota: -10 ÷ +55 °C
Pracovní pozice: libovolná
Upevnění pouzdra: kolejnice TH-35
Stupeň ochrany krytu: IP20 (PN-EN 60529)
Třída ochrany: II
Kategorie přepětí: II
Stupeň znečištění: 2
Nárazové napětí: 1 kV (PN-EN 61000-4-5)
Rozměry: 90 x 35 x 66 mm (dvoudílná)
Hmotnost: 0,090 kg
Shoda s normami: PN-EN 60669, PN-EN 61000
