Tryska olejové plynové trysky Danfoss pro olejové plynové hořáky Riello, Elco

Po vložení do košíku napište, jakou chcete trysku – uveďte její typ, případně na jaký výkon nebo model hořáku.✅Olejové trysky DANFOSS jsou srdcem vašeho topného systému. Co nám přináší tryska Danfoss?

Začátek kompletní instalace spalující se opálovým olejem se nachází u nádrže na olej a konec instalace bude umístěn v komínovém potrubí. Všechny součásti instalace musí být funkční, aby byl zajištěn ČISTÝ, STABILNÍ a EKONOMICKÝ provoz instalace.

Srdcem instalace je nenápadný, i když zajímavý prvek, neviditelný zvenčí, vypadající jako dobře opracovaná trubka – to je olejová tryska. Olejová tryska je velmi důležitá při spalování a není možné dosáhnout ČISTÉHO, STABILNÍHO A EKONOMICKÉHO provozu zařízení bez řádného zacházení s tryskou.

Názorný výkres topného systému

. Olejové trysky od společnosti Danfoss jsou známé svou vysokou kvalitou. Přesné opracování jednotlivých dílů a přesnost provedení jsou základními prvky výrobního procesu olejových trysek společnosti Danfoss.

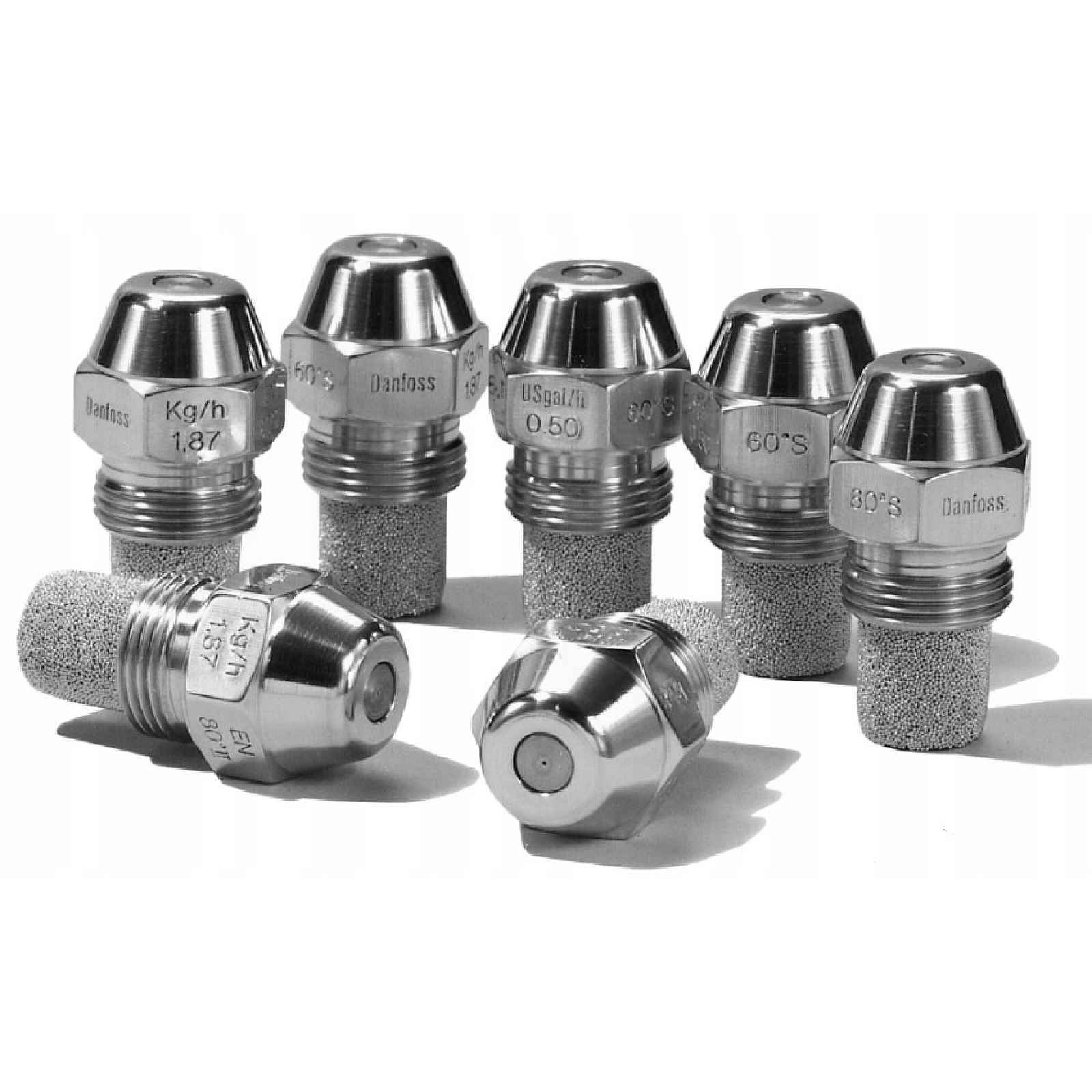

Obrázek trysky Danfoss

Jak funguje olejová tryska od společnosti Danfoss?

Pod vlivem tlaku olej proniká přes filtr a dále přes spodní šroub a jeho boční otvory. Odtud přitéká podél stran ocelového válce do drážek kužele. Olej pod vysokým ciænevytlačovaný přes drážky kužele vstupuje do vířivé komory. Při protékání drážkami kužele se část tlaku oleje přemění na rotační energii. V odstřeďovací komoře se olej začne pohybovat rotačním pohybem a vzniká rotující hoblík

olejová, ktróra se posouvá směrem k otvoru trysky.

Rychlost hoblíku je tak velká, že se v otvoru trysky vytvoří „rotující olejový válec“. Díky části tlaku, který není přeměněn na rotační energii, je tento „olejový válec“ vytlačován přes otvor trysky.

Při vyhození z otvoru se „olejový rukáv“ rozšiřuje až do rozpadu na mikroskopické kapky oleje.

Obrázek součástí trysky Danfoss

Ačkoliv je olej hořlavou látkou, nezapaluje se v kapalném, ale plynném stavu. Vzhledem k tomu, že olej se může odpařovat pouze z povrchu, je nutné vytvořit co nejlepší podmínky pro průběh tohoto procesu. Pokud je olej rychle přeměněn na páru, pak se zvyšuje pravděpodobnost jeho čistého a ekonomického spalování. Pokud je tekutý olej vyhozen tryskou pod správným tlakem, rozpadne se na obrovské množství drobných kapiček, které po smíchání se vzduchem vytvoří olejovou mlhu s homogenní konzistencí. Celková plocha spalování vytvořená tímto způsobem je velmi velká a právě z ní se odpařuje olejNEJVĚTŠÍ VÝHODY TRYSEK PRO VÝROBU DANFOSS

• Vynikající rozprašování oleje
• Označení odpovídá normě CEN (při 10 barech)
• a ultrazvuk/h (při 7 barech)
• Čtyři různé úhly rozprašování
• Tři různé modely stříkání
• VÝBĚR TRYSKY DANFOS PRO OLEJOVÝ HOŘÁK – CHARAKTERISTIKA
• I. Volba úhlu rozprašování

Úhel 45 stupňů

pro úzké plameny; používá se v dlouhých spalovacích komorách, pro velké výkony, v závislosti na směšovacím zařízení.

Úhel 60 stupňů

standardní plamen. Univerzální použití; pro hořáky s největším výkonem

Úhel 80 stupňů

pro krátké a objemné plameny; pro malé výkony, nižší než 20 kW, v závislosti na míchacích zařízeních.

I. TVAR ROZPRAŠOVÁNÍ

Olejové trysky od společnosti Danfoss jsou nabízeny v několika verzích s různým tvarem rozprašování:

a: Podle normy CEN

60°, 70°, 80°, 90° a 100° podle čtyř různých ukazatelů rozprašování: I - II - III - IV.

b: Olejové trysky nejsou v souladu s normou CEN (existující):

30°, 45°, 60° a 80° se třemi různými modely rozprašování: S, H a B (S = pe³ny, H = dutý, B = polodutý).
