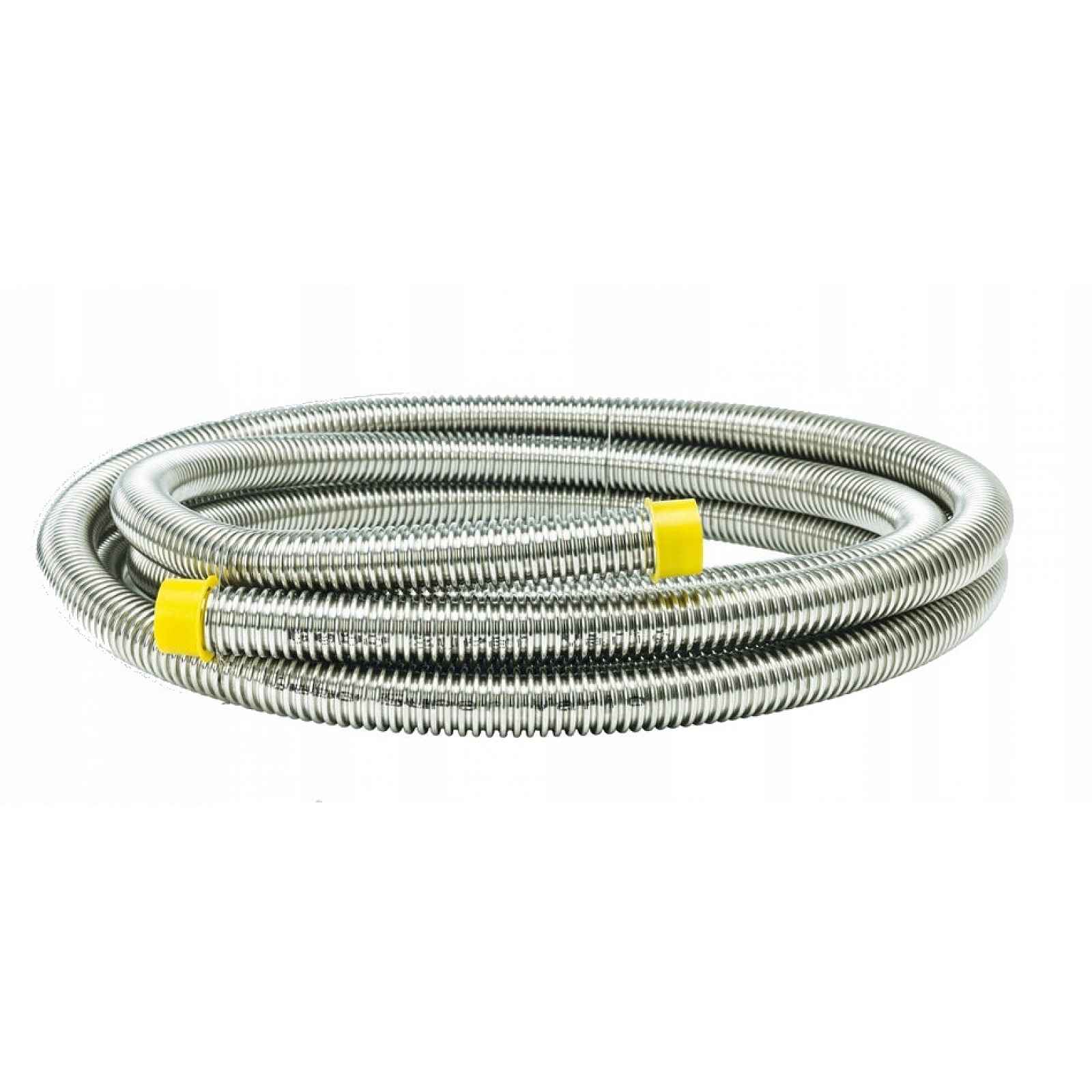

Trubka trubka Gebo 1'' Vario – úsek 125 cm
Trubka DN20 AISI316 l – úsek 1,25 m, vyzbrojený 1" maticemi GEBO Super VarioProdukt společnosti GEBOKatalogové číslo výrobce: SVW20.30Index produktu: 0SVW2030Popis produktu:Elastická trubka značky Gebo Super Vario vyrobená z oceli AISI316L je vysoce kvalitní výrobek určený pro hydraulické připojení ve vodních a solárních instalacích.Tloušťka stěny: 0,2 mmKonce: HladkéŠev / svár: anoHmotnost pro metr: 0,226 kgMatice jsou součástí balení, tedy jde o výrobek připravený k použití s namontovanými dvěma maticemi.O PRODUKTU: Materiál trubky: ocel typ 1.4404 (AISI316L), v souladu s normou EN 10088-2 Pracovní teplota trubky: od -270 °C do +600 °C Pracovní teplota těsnění KLINGER SiL: od -50 °C do +150 °C (nepřetržitý provoz) Pracovní tlak: 3-21 bar v závislosti na průměru trubky, v souladu s požadavky normy EN ISO 10380 Kvalitativní kontrola: v souladu s požadavky normy EN ISO 10380 PRODUKT NENÍ PŘIZPŮSOBEN DYNAMICKÉMU ZATÍŽENÍ.TECHNICKÉ ÚDAJE UVEDENÉ NA SKICU (pro trubky vystavené na této aukci – v řádku 20):DimenzePřípustná odchylka pro d1 a d2Poloměr ohybuPracovní tlak při 20 °CNominální tlakHmotnost (+/-) 10%Počet vln na 100 mmMONTÁŽNÍ NÁVOD:Ořízněte trubku rovnoměrně kolem osy na zvolenou délku nastavením čepele řezačky mezi vlnami (obr. 1)Nasaďte uzávěr na trubku (obr. 2)Odstraňte horní část hlavy pěchovače a umístěte trubku do spodní části hlavy ve vzdálenosti 1 vlny od konce trubky (obr. 3)Umístěte horní část hlavice na své místo (obr. 4) a zajistěte hlavu pomocí gumového spojovacího prvku typu O-kroužek (obr. 5)10-15 údery vytvarujte hladký a plochý límec (obrázek). 6 a 7)Odtáhněte gumovou spojku typu O-kroužek, otevřete hlavu a vyjměte trubku (obr. 8)Vyhlaďte okraj trubky (obrázek). 9) pomocí odhrotovače (obrázek). 10), zkontrolujte, zda jsou okraje dostatečně hladké a čisté (obrázek). 11)Umístěte kroužek za tvarovaný límec (obr. 12) a utáhněte ho kolem trubky (obrázek. 13)Po umístění těsnění (obr. 14) spojení je hotové (obrázek 15)Produkt vystavený na této aukci byl vypracován podle výše uvedeného návodu.
