THR316D WiFi termostat LCD displej Snímač 5 m kabel Nahráno Supla
THR316D WiFi ovladač s relé 16 A, měřením teploty a LCD displejem. Nainstalovaný software SUPLA umožňuje práci jako termostat nebo jako teploměr s ručním ovládáním relé a přiložený senzor DS18B20 umožňuje průběžné měření teploty. Po změně softwaru zařízení nespolupracuje s aplikací eWeLink.⭐ Nejdůležitější vlastnosti: Celý popis ↓
Popis THR316D WiFi termostat LCD displej Snímač 5 m kabel Nahráno Supla

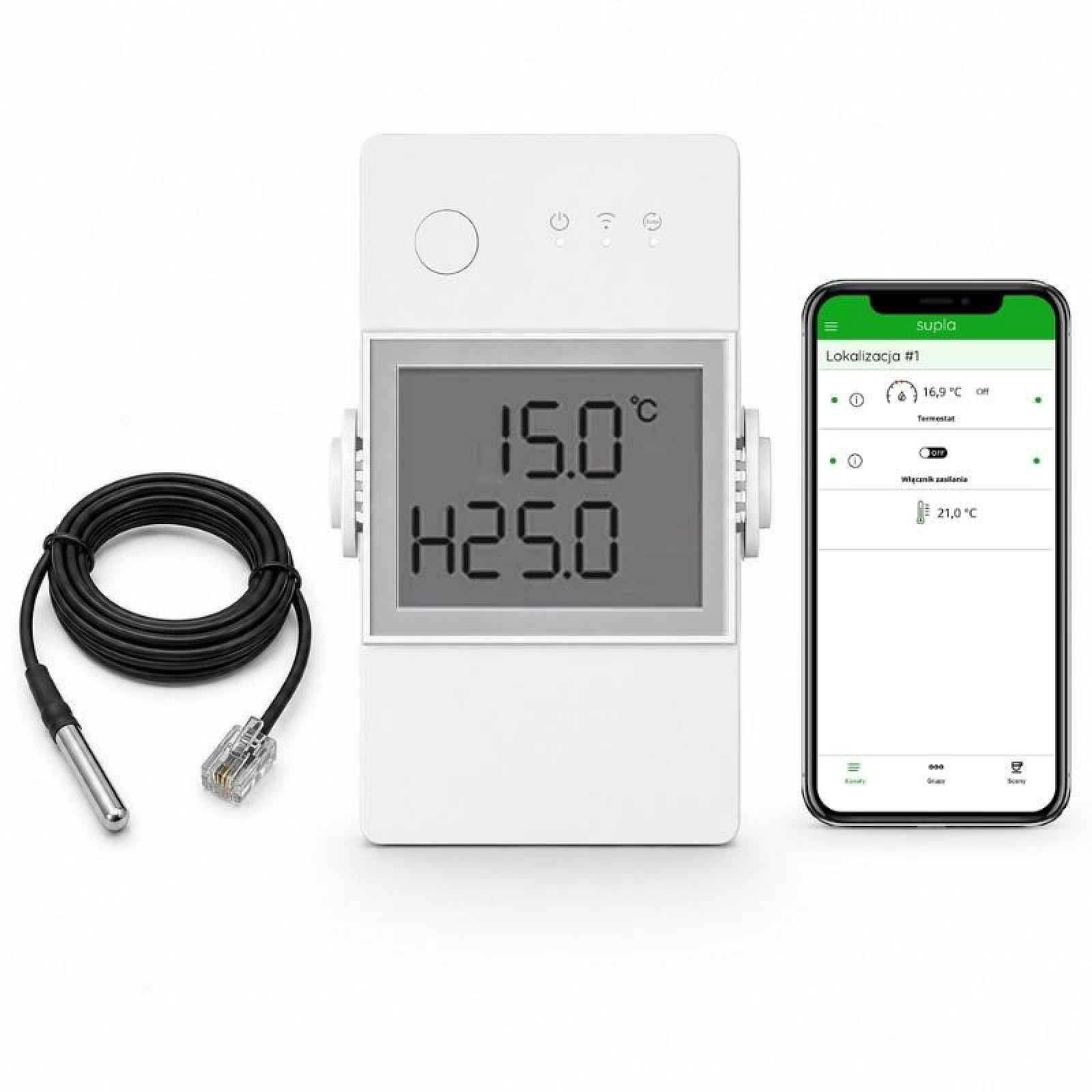

THR316D WiFi termostat s LCD displejem a nainstalovaným softwarem SUPLA, sada s DS18B20
✅ Vestavěný LCD displej s náhledem aktuální teploty.✅ Práce jako termostat pro vytápění nebo chlazení.✅ Práce jako teploměr s ručním ovládáním relé z aplikace SUPLA.✅ Podpora teplotního senzoru DS18B20 s konektorem 4P4C.✅ Napěťový výstup 230 V a beznapěťový výstup NO/NC.✅ Možnost zaznamenávání a stahování historie měření teploty.✅ Montáž na DIN lištu pomocí přiloženého držáku.➡ LCD displej v modelu THR316D
Zobrazit celý popis
Model THR316D má vestavěný LCD displej, který usnadňuje místní náhled provozních parametrů bez nutnosti otevírání aplikace. Na obrazovce je viditelná aktuální teplota měřená připojeným teplotním senzorem.
V případě konfigurace jako termostat ukazuje druhá linie displeje nastavenou teplotu. Písmeno H označuje režim ohřevu a písmeno C označuje režim chlazení.➡ Provozní režimy: termostat nebo teploměr
Zařízení může pracovat ve dvou režimech. V režimu termostatu je relé řízeno automaticky v závislosti na aktuální teplotě naměřené senzorem a nastavené teplotě uživatelem.
V režimu běžného teploměru zobrazuje LCD displej aktuální teplotu a relé není automaticky řízeno teplotou. V takovém nastavení lze relé zapínat a vypínat ručně z aplikace SUPLA.➡ Popis vývodů THR316D a beznapěťový výstup
Ovladač má dva typy ovládacích výstupů: napěťový výstup 230 V a beznapěťový výstup NO/NC. Beznapěťový výstup lze využít k ovládání pecí, tepelných čerpadel, kotlů nebo jiných zařízení vyžadujících bezpotenciálový kontakt.
To umožňuje použití THR316D k ovládání vytápění, chlazení, větrání nebo jiného elektrického přijímače.➡ Režimy provozu a použití
Termostat: automatické ovládání relé v závislosti na nastavené teplotě a odečtu ze senzoru.Teploměr: lokální náhled teploty na LCD displeji a ruční ovládání relé z aplikace SUPLA.Řízení vytápění nebo chlazení: bojler, kotel, tepelné čerpadlo, ventilace nebo jiné výkonné zařízení.Beznapěťový výstup NO/NC: možnost ovládání zařízení vyžadujících bezpotenciálový kontakt.Historie měření: záznam a načítání údajů o teplotě v systému SUPLA.➡ Technická specifikace
Ovladač THR316D
Napájení: 90–250 V ACMaximální zatížení: 16 A / 3500 WVýstupní napětí: 230 V ACBeznapěťový výstup: NO/NC maximální zatížení 1AKonektivita: WiFi 2.4 GHz IEEE 802.11 b/g/n WPA-PSK / WPA2-PSKDisplej: LCDNáhled na obrazovce: aktuální teplota, nastavená teplota, režim H/CRežimy provozu: termostat nebo teploměrOvládání relé: automatické nebo manuální z aplikace SUPLAPracovní teplota: 0 – 40 °CProvozní vlhkost: 5 – 90 % RH, nekondenzujícíObal: nehořlavý ABSMontáž: na DIN lištuRozměry: 98 × 54 × 31 mm
Teplotní senzor DS18B20
Typ senzoru: digitální snímač teplotyRozsah měření: -20 °C až 95 °CDélka kabelu: 5 mMožnost prodloužení kabelu: anoKonektor: 4P4CObal sondy: voděodolný➡ Bezpečnost a instalace
Zařízení by mělo být instalováno pouze osobami s odpovídající kvalifikací.Před montáží je nutné odpojit napájení elektrické instalace.U zařízení s vysokou teplotou by termostat neměl být jedinou ochranou proti přehřátí.Maximální zatížení relé by nemělo být překročeno.Zařízení je určeno pro montáž do vnitřních prostor.Po změně softwaru produkt nespolupracuje s aplikací eWeLink.➡ Obsah sady
Modul THR316D s nainstalovaným softwarem SUPLADržák na DIN lištuSnímač teploty kompatibilní s DS18B20 s kabelem 5 m a konektorem 4P4C➡ Informace o softwaru
Zařízení využívá open-source software dostupný pod licencí MIT, Copyright © 2023 krycha88. Software je dodáván „tak jak je“, bez jakýchkoli záruk. Úplné znění licence MIT je k dispozici na adrese:
SUPLA je polský otevřený systém pro automatizaci budov, který umožňuje ovládat zařízení z mobilní aplikace. Po připojení napájení přejde ovladač do režimu párování s aplikací SUPLA, signalizovaného rychlým blikáním LED diody.
Upozornění: Zařízení má
