Těsnící řetěz ŁU10 A2 Epdm, tloušťka 78 mm, těsnění řetězu

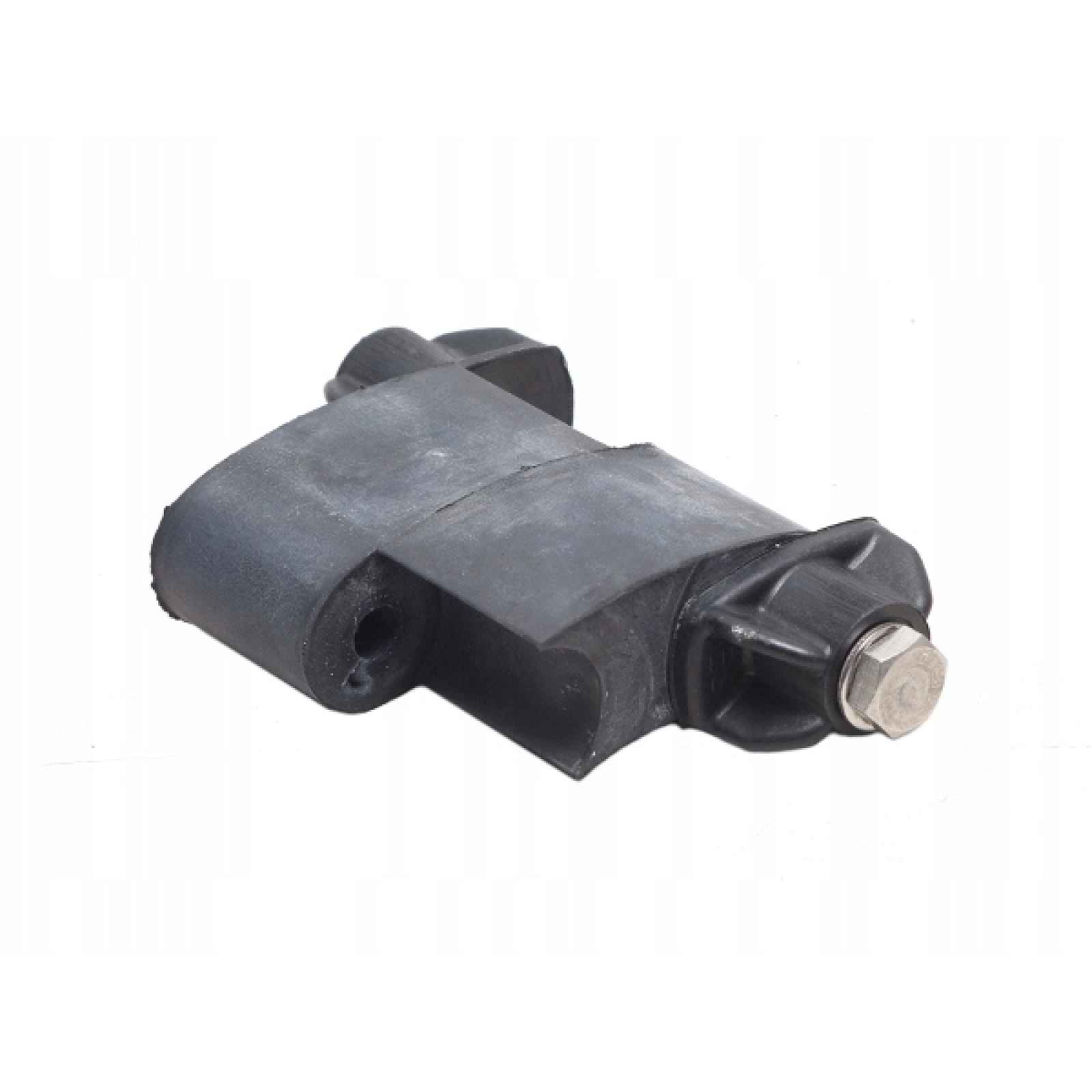

Článek těsnícího řetězu ŁU10 typ A2.Tloušťka řetězu: 78 mm.Řetěz LU10 lze použít k utěsnění prostoru v rozsahu W = 156-181 mm (rozdíl mezi vnitřním průměrem otvoru D a vnějším průměrem trubky d).Délka článku: L = 104 mm.POZOR! Uvedená cena je za jeden článek.Koupí 1 kusu si koupíte 1 kus!Materiály :Článek: EPDM,přítlačné desky: polyamid,šrouby: nerezová ocel.Výrobek je nový a vztahuje se na něj záruka výrobce.Výrobce: Integra.Těsnící řetěz je univerzální a moderní způsob utěsnění prostoru mezi trubkou s hladkou stěnou a krycím pouzdrem nebo otvorem v stavební přepážce. Skládá se z jednotlivých vzájemně se ozubených elastomerových prvků.Typické použití:vstupy potrubí do betonových nádrží, bazénů, hydrotechnických staveb apod.,katodová nebo ochranná ochrana potrubí,tlumení vibrací potrubí a hluku,zachování aseptičnosti místností,ochrana před vniknutím kapalin, plynů a kouře,při průchodech vzduchotěsných potrubí v krycích trubkách.Obrázek je pouze ilustrativní, ukazuje těsnící řetěz LU5.Pravidla výběru:Výpočet prostoru pro utěsnění:W=DdNa základě vypočtené velikosti W je třeba zvolit model řetězu.Výpočet délky těsnění:Lc = (D+d)/2 x 3,14Výpočet požadovaného počtu článků:K = Lc/LPočet segmentů musí být vyjádřen celým číslem, proto je třeba výsledek zaokrouhlit podle pravidel aritmetiky.Značky:W – velikost pro utěsnění [mm]D – vnitřní průměr krycího pouzdra nebo otvoru [mm]d – vnější průměr trubky [mm]Lc – celková délka těsnění [mm]K – počet článků [ks]L – délka článku [mm]POZOR!!! Nesmíte používat méně než 8 článků
