Termoventil Twins mosaz pravý Pex AiO
Ventil TWINS v termostatickém provedení byl speciálně navržen pro radiátory s spodním připojením a přípojkami s roztečí 50 mm. Celý popis ↓
Popis Termoventil Twins mosaz pravý Pex AiO
Termostatický ventil 50mm TWINS staromosaz pravý Pex All in OneParametryTyp ventilu : termostatickýTyp instalace : instalace z 16mm hliníkového pexuOrientace : vpravoVarianta ventilu : ÚhlováSada - typ : Vše v jednom - všechny prvky v sadě: ventil + konektory + rozety + objímkyBarva : antická mosazTvar rozety : Kulatý/Oválný - sestaveno 1 KsRozteč připojení : 50 mmŘADA : TWINS TVýrobce : VARIO TERMTyp hlavy : Závit: M30x1,5Nadpis : Prestiž
Sada Twins termostatická úhlová pravá

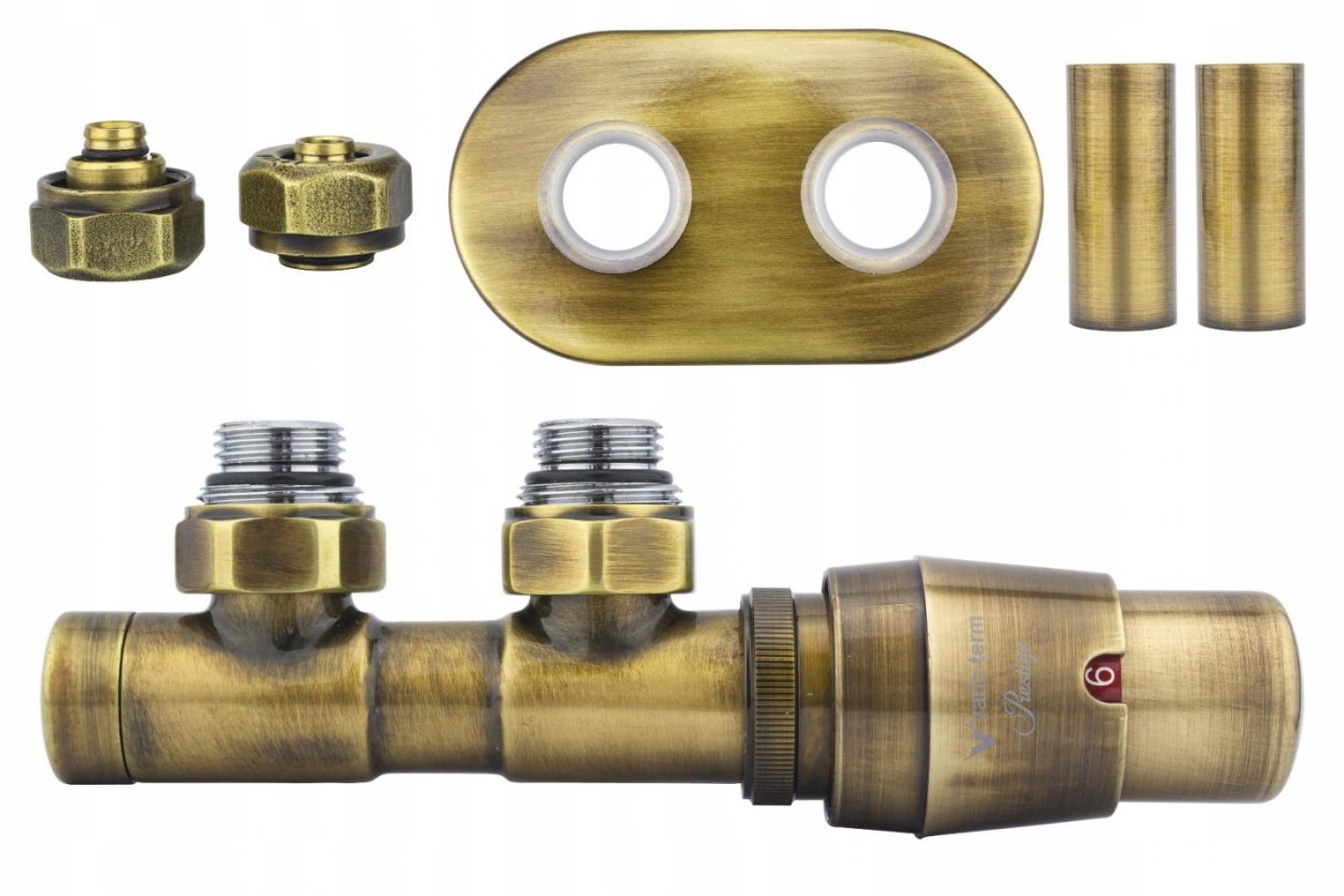

Sada obsahuje
- 1 pravý úhlový termostatický ventil,
- 1 maskovací rozeta, dvojitá oválná kovová,
- 2 maskovací pouzdra, kovová a
- 2 spojky Pex – pro instalaci 16 mm alu-pex
Zobrazit celý popis
STOJÍ ZA TO VĚDĚT
Termostatický ventil montujeme na radiátor ústředního topení tak , aby termostatická hlavice byla ze strany návratu, tedy dále od napájecího kabelu (podle schématu níže).
Konstrukce přípojky umožňuje její montáž pod radiátorem rovnoběžně se stěnou uvnitř obrysu radiátoru, což ji chrání před náhodným poškozením.
Technické údaje ventilu
- Pracovní teplota 120 °C
- Nominální tlak 1 MPa
- Topný faktor – voda
- Zkušební tlak 1.5 MPa
- Přednastavení na vložce uzavíracího ventilu
- Připojení radiátoru G 1/2"
Technické údaje hlavice
- Rozsah 8 °C – 30 °C
- Max. tempo. okolí 50 °C
- Doba zavírání 16 minut
- Vliv diferenčního tlaku < 1 K
- Hystereze 0,3K
- Vliv teploty topného faktoru 1,23
- Spolehlivý kapalinový senzor
- Regulační kolečko s digitálním značením
- Funkce ochrany před zamrznutím instalace (8 °C na nastavení „*“)
- Tělo je vyrobeno z vysoce kvalitního plastu
Přiřazení teplotních hodnot k znakům na hlavici
Níže uvádíme výkresy s rozměry: termostatický ventil Twins v pravém provedení a rozměry maskovacích pouzder, oválné kombinované rozety a termostatické hlavice.
DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI!
BAREVNOST
Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete níže
MOŽNOSTI PŘIPOJENÍ:Termostatické ventily Twins můžete připojit k radiátoru, pokud máte vstup:- spodní střední částa) když je napájení z levé strany, vyberte si pravý termostatický ventil Twinsb) když je napájení z pravé strany – vyberte termostatický ventil Twins levýMOŽNÉ INSTALACE:Ventil Twins můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektoryVentil Twins můžete připojit jak k instalaci CU 15 mm – k tomu musíte vybrat pouze správné konektoryVentil Twins můžete připojit také k instalaci 1/2 – k tomu musíte vybrat pouze správné konektory
