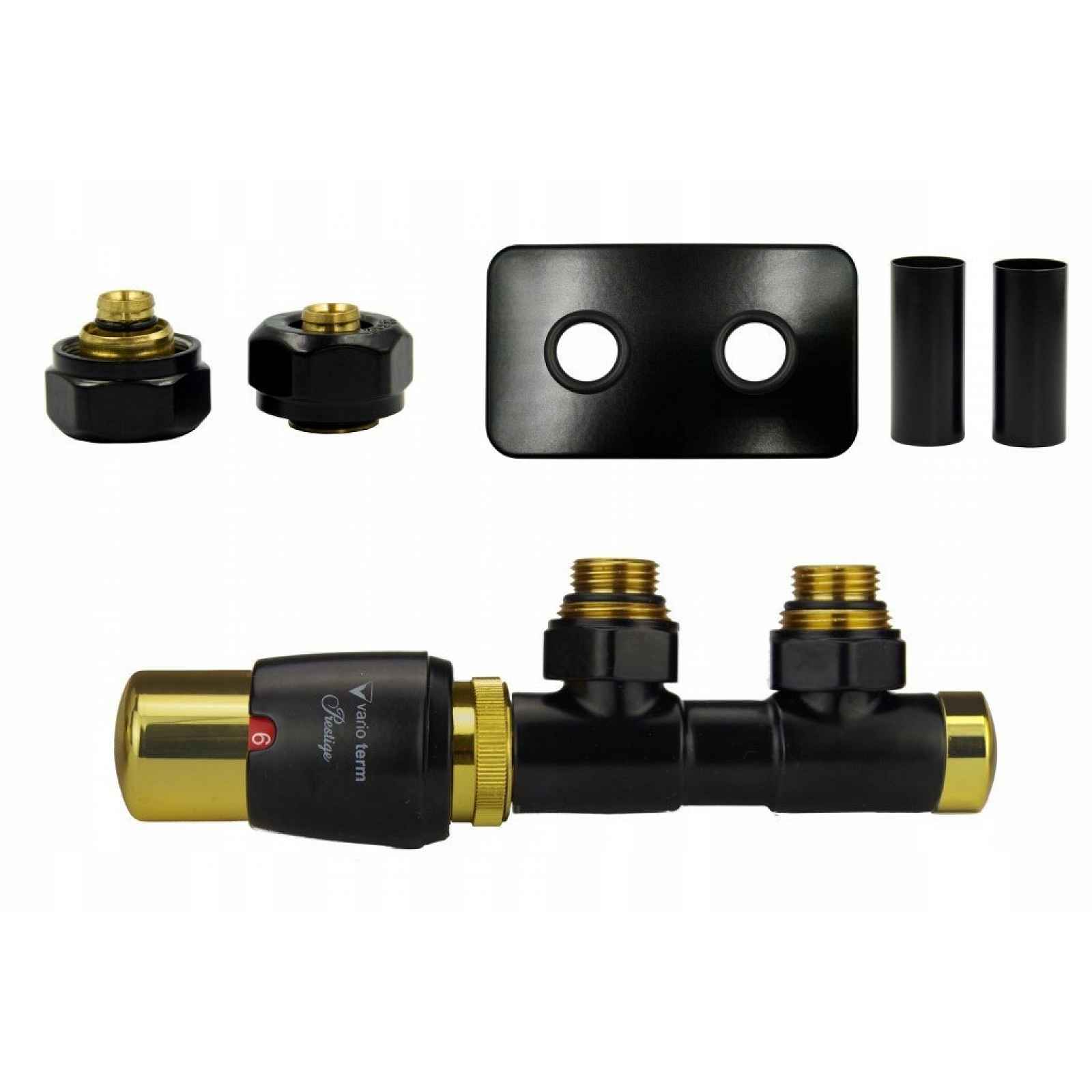

Termostatický ventil TWINS GLAMOUR černý mat s galvanickým zlatem levý Pex All in One rozeta spojená obdélníkováParametryTyp ventilu: termostatickýOrientace: levýVarianta ventilu: ÚhlovýSada - typ: All in One - všechny prvky v sadě: ventil + připojení + rozety + objímkyBarva: Černý mat s galvanickým zlatemTvar rozety: Obdélníková - spojená 1 KsRozteč připojení: 50mmŘADA: GLAMOURVýrobce: VARIO TERMTyp hlavice: Závit: M30x1,5Řada hlavice: PrestigeSada termostatických úhlových Twins, levá.Sada obsahuje:1 úhlový termostatický ventil levý,1 maskovací rozeta, dvojitá kovová obdélníková,2 maskovací pouzdra, kovová a2 spojky Pex – pro instalaci 16 mm alu-pexSTOJÍ ZA TO VĚDĚT:Ventil TWINS v termostatickém provedení byl speciálně navržen pro radiátory s spodním připojením a přípojkami s roztečí 50 mm.Termostatický ventil montujeme na radiátor ústředního topení tak aby termostatická hlavice byla ze strany návratu, tedy dále od napájecího kabelu (podle schématu níže).Konstrukce přípojky umožňuje její montáž pod radiátorem rovnoběžně se stěnou, uvnitř obrysu radiátoru, což je chrání před náhodným poškozením.Technické údaje ventilu:Pracovní teplota 120 °CNominální tlak 1 MPaTopný faktor – vodaZkušební tlak 1.5 MPaPřednastavení na vložce uzavíracího ventiluPřipojení radiátoru G 1/2"Technické údaje hlavice:Rozsah 8 °C – 30 °CMax. tempo. okolí 50 °CDoba zavírání 16 minutVliv diferenčního tlaku < 1 KHystereze 0,3KVliv teploty topného faktoru 1,23Spolehlivý kapalinový senzorRegulační kolečko s digitálním značenímFunkce ochrany před zamrznutím instalace (8 °C na nastavení „*“)Tělo je vyrobeno z vysoce kvalitního plastuPřiřazení teplotních hodnot k znakům na hlavici:Níže uvádíme výkresy s rozměry: termostatického ventilu Twins v levém provedení a rozměry maskovacích pouzder, obdélníkové kombinované rozety a termostatické hlavice.DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI!BAREVNOSTProdukty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete nížeMOŽNOSTI PŘIPOJENÍ:Termostatické ventily Twins můžete připojit k radiátoru, pokud máte vstup:- spodní středové – které představují dvě schémata nížea) když je napájení z levé strany, vyberte si pravý termostatický ventil Twinsb) když je napájení z pravé strany – vyberte termostatický ventil Twins levýMOŽNÉ INSTALACE:Ventil Twins můžete připojit jak k instalaci PEX 16 mmVentil Twins můžete připojit jak k instalaci CU 15 mmVentil Twins můžete připojit také k instalaci 1/2
