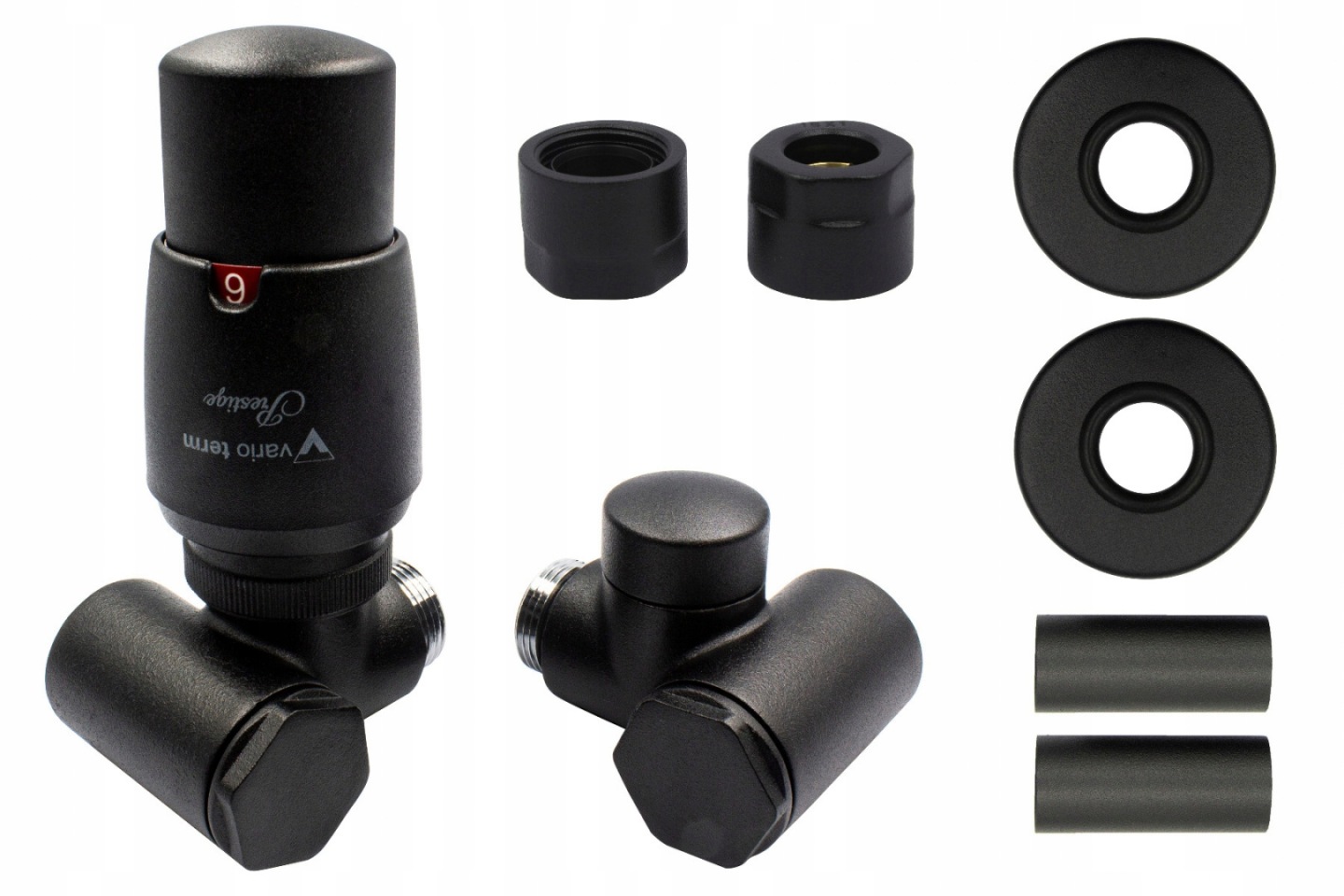

Termostatický ventil pro ohřívač Integra černý strukturovaný levý Cu All

topení v dvoutrubkovém systému.Tělo ventilu je integrováno do trojúhelníku a umožňuje připojení elektrického ohřívače přímo přes ventil k radiátoru – doporučená montáž ohřívače na uzavírací ventil.Uzavírací ventil je namontován na radiátoru ústředního topení na straně zpětného potrubí.Technické údaje:Provozní teplota až 120 °CNominální tlak 1 MPaTopný faktor – vodaMax. rozdíl tlaku 0.06 MPaZkušební tlak 1.5 MPaPřednastavení na uzavíracím ventiluMontážní závit hlavy M30x1,5Radiátorová přípojka G½Montáž elektrického ohřívače na uzavírací ventilTechnické údaje hlavice:Rozsah 8 °C – 30 °CMax. tempo. okolí 50 °CDoba zavírání 16 minutVliv diferenčního tlaku < 1 KHystereze 0,3KVliv teploty topného faktoru 1,23Spolehlivý kapalinový senzorRegulační kolečko s digitálním značenímFunkce ochrany před zamrznutím instalace (8 °C na nastavení „*“)Tělo je vyrobeno z vysoce kvalitního plastuPřiřazení teplotních hodnot k znakům na hlavici:Níže uvádíme výkresy s rozměry: termostatického a uzavíracího ventilu Integra a rozměry hlavice, maskovacích pouzder a jednoduché rozety.DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI!

BAREVNOST

Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete níže

MOŽNOSTI PŘIPOJENÍ

Termostatické ventily Integra můžete připojit k radiátoru, pokud máte vstupy:

• spodní

a) když je napájení z levé strany – vyberte si termostatický ventil Integra levý s jednotlivými rozetami

b) když je napájení z pravé strany – vyberte si termostatický ventil Integra pravý s jednotlivými rozetami

• spodní střední část

a) když je napájení z levé strany – vyberte si termostatický ventil Integra pravý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)

b) když je napájení z pravé strany – vyberte termostatický ventil Integra levý s rozetami sdruženými oválnými nebo obdélníkovými (jednotlivé rozety se do přípojky 50 mm nevejdou vedle sebe)

• v spodním připojení – máte také možnost připojení ohřívače – níže uvádíme příklad takového připojení – doporučuje se montáž ohřívače na uzavírací ventil

MOŽNÉ INSTALACE

• Ventil Integra můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektory
• Integrovaný ventil můžete připojit k instalaci CU o průměru 15 mm – k tomu musíte vybrat pouze správné konektory
• Integrovaný ventil můžete připojit k instalaci 1/2 (GZ1/2) – k tomu musíte vybrat pouze správné konektory
• Ventil Integra můžete připojit k instalaci 1/2 (GW1/2) – k tomu musíte vybrat pouze správné konektory
